Факултет инжењерских наука Универзитета у Крагујевцу
Студијски програм: Машинско инжењерство
Основне академске студије
Предмет: Основи конструисања
Школска 2017./2018. год.
Анализа техничког решења четке за косу
са механизмом за чишћење
- Семинарски рад из Основа конструисања -
Студенти:
Предметни наставник:
Проф. др Ненад Марјановић
Вуковић Душан
Крагујевац, 2018.
Факултет инжењерских наука, Крагујевац
Основи конструисања – семинарски рад
Садржај
стр.
Резиме
. . . . . . . . . . . . . 2
1. Увод
. . . . . . . . . . . . . 3
2. Опис техничког решења
. . . . . . . . . . . . 4
3. Коментари техничког решења
. . . . . . . . . . . . . 8
4. Предлог побољшања техничког решења
. . . . . . . . . . . . . 11
5. Закључак . . . . . . . . . . . . . . . . 13
Литература
. . . . . . . . . . . . . 14
Душан Вуковић, 149/2015
1/15
Факултет инжењерских наука, Крагујевац
Основи конструисања – семинарски рад
1. Увод
Четке за косу су веома тешке за чишћење. Ефикасност саме четке је
повећана са бројем иглица на њој, а са бројем иглица се повећава и број длака који
остаје на њој након употребе, самим тим и чишћење постаје теже. Самочистећа четка
за косу је представљена као решење пробема чишћења длака са четке. Самим тим
ефикасност се може доводити до доста високог нивоа, с' обзиром да је овим
техничким решењем проблем чишћења решен.
Самочистећа четка за косу се користи као основни алат за размршавање косе у
фризерским салонима, салонима лепоте, као и свакоднемном животу људи.
У овом раду је приказано техничко решење самочистеће четке за косу,
заведено под бројем US 7908700 B2[1].
Самочистећа четка за косу се састоји од елемента за четкање који подржава
велики број иглица и елемента за чишћење, који има отворе за иглице који
омогућавају да се штитасти жљеб шири, самим тим избацује косу из четке. Четка је
шупља и цилиндричног је облика. Унутар ње се налази механизам, који покреће
штитасти жљеб, помоћу полуге на дршци.
Мотивација за рад јесте идеја за поједностављивање механизма предмета,
без губитка ефикасности, и смањивање трошкова израде. Сврха изума јесте четкање
косе а затим одстрањивање длака са четке, без додатних трошкова и напора, са што
већом практичношћу.
Основна литература која је коришћена за анализу техничког решења је
Основи конструисања (М. Јовичић, Н. Марјановић) [5] .
Слична техничка решења:
US 2486203 A [2]
,
US3059260 [3] , US 3577580 [4] .
Душан Вуковић, 149/2015
3/15
Факултет инжењерских наука, Крагујевац
Основи конструисања – семинарски рад
2.Опис техничког решења
Основни делови самочистеће четке за косу су четка, која се састоји из
шупљег цилиндричног тела за који су везане четкице, ручке, која је везана за тело и
механизма за самочишћење са плочицама. На слици 1 је приказана самочистећа
четка за косу. За боље разумевање ове конструкције, разматране су слике од 2 до 5.
Слика 1.
Самочи
стећа
четка за косу
[1]

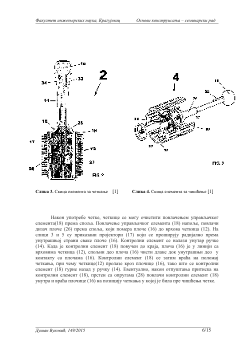

На слици 2 су означени основни делови четке. Четка за косу има шупље тело(10) за
који су везане четкице(12) и ручку(14) која је повезана са телом. Четка се такође има
плочице(16) које су постављене на тело четке(10), имају велики број рупа(20) кроз
које пролазе четкицe(12). Након коришћења четке, длаке могу остати заглављене
између четкица(12). Чишћење четке се врши повлачењем управљачког елемента(18)
према споља, који помера плочице(16) које повлаче заглављену косу и скидају је са
четкица(12). Затим се повлачењем управљачког елемента ка унутра, плочице(16)
враћа у почетну позицију.
