Висока железничка школа струковних студија
Семинарски рад
Предмет: Вуча и шински саобраћајни системи
Тема: Анализа вучних карактеристика возила на датој деоници
пруге и шински саобраћајни систем одабраног града
Студент:
_______________________________________
Задатак издат дана:_______________________
Задатак предат дана:______________________
Професор:
Др Зорица Милановић, дипл. инж. саобр.
Сарадник у настави:
Душан Вујовић, маст. инж. саобр.
У Београду, април 2016.
Семинарски рад
Маја Матић
Висока железничка школа струковних студија
2
1.2. Вучена возила
1.2.1. Теретна кола серије Теаmѕ – специјална кола са покретним кровом
Покретан кров који може да се отвори и затвори је специфичност ове серије кола
намењених за превоз робе коју треба заштитити од утицаја атмосферских прилика, док је
специјалност у одређеној врсти товара за који су изграђена да се у њима превози и у
начину истовара, слика 2.
Слика 2. Скица теретних кола серије Теаmѕ
Четвороосовинска Теаmѕ – кола слична су обичним затвореним колима и намењена за
транспорт робе која се превози и у G – колима а не тражи преоветравање. Предност на
обична затворена кола је у томе што се у њима могу превозити и предмети већих
димензија и утоварати преко отвора на крову.
Велика могућност доступа у кола омогућава разне комбинације утовара и истовара, напр.
истовремено утоварање одозго и са стране, утовар одозго и истовар са стране и обрнуто,
виљушкар има приступ са обе стране кола и без утоварне рампе, што све представља
предност утовара и истовара у поређењу са осталим затвореним колима. Кола имају раван
патос и немају отворе за проветравање, зато се њима превози роба за коју је потребно да је
за време превоза заштићена од атмосферских прилика, а није потребно проветравање.
Карактеристике теретних кола серије Теаmѕ су представљене у табели 2.
Семинарски рад
Маја Матић
Висока железничка школа струковних студија
3
Табела 2. Карактеристике кола
Број кола
5854451-
5854600
Дужина преко одбојника (А)
m
14,04
Утоварна дужина (В)
m
12,42
Утоварна ширина (С)
m
2,63
Утоварна површина
m
2
32,66
Запремина кола
m
3
75,11
Висина до утоварног отвора
изнад ГИШ-а
m
3,80
Број осовина
4
Размак стожера обртних
постоља
m
8,50
Размак осовина
m
10,30
Број врата
2
Утоварна ширина врата
m
2,70
Утоварна висина врата
m
2,10
Висина пода изнад ГИШ-а
m
1,20
Маса кола
t
22,70
Дозвољено оптерећење A
t
41,50
B1
t
47,50
B2
t
49,50
C
t
57,50
Режим Ѕ A
t
41,50
BC
t
Дозвољено оптерећење на
дужину кола c-c
t 4m
56
d-d
t 5m
55
Режим размене
RIV
1.2.2. Теретна кола серије Еаѕ – обична отворена кола са високим страницама
Кола су дво или четвороосовинска са страницама висине од 80 до 180 сm, са бочним
вратима за истовар терета помоћу превртања кола, понекад и са чеоним преклопним
отворима, слика 3. Намењена су за превоз робе у расутом стању свих гранулација и у
комадима, а првенствено оне робе која не мора да буде заштићена од атмосферских
утицаја за време превоза, тј. кише, ветра, сунца и наглих промена температуре.
Слика 3. Теретна кола серије Еаѕ
Семинарски рад
Маја Матић
Висока железничка школа струковних студија
5

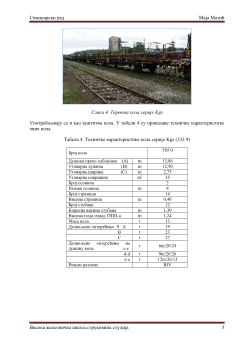

Слика 4. Теретна кола серије Kgѕ
Употребљавају се и као заштитна кола. У табели 4 су приказане техничке карактеристике
ових кола.
Табела 4. Техничке карактеристике кола серије Kgѕ (332 9)
Број кола
585 0
Дужина преко одбојника (А)
m
13,86
Утоварна дужина (В)
m
12,50
Утоварна ширина (С)
m
2,75
Утоварна површина
m
2
35
Број осовина
2
Размак осовина
m
8
Број страница
14
Висина страница
m
0,40
Број стубаца
12
Корисна висина стубаца
m
1,30
Висина пода изнад ГИШ-а
m
1,24
Маса кола
t
13
Дозвољено оптерећење Ѕ A
t
19
B
t
23
C
t
27
Дозвољено оптерећење на
дужину кола c-c
t
6m/20/24
d-d
t
9m/26/26
e-e
t
12m/26/13
Режим размене
RIV
