Универзитет у Крагујевцу
Факултет инжењерских наука
Слободан М. Вулићевић
Архитектура локалних рачунарских мрежа
завршни рад
Крагујевац, 2012.
Универзитет у Крагујевцу
Факултет инжењерских наука
Назив студијског програма: Машинско инжењерство
Ниво студија: Основне академске студије
Модул: Информатика у инжењерству
Предмет: Архитектура рачунарских система
Број индекса: 707/2011
Слободан М. Вулићевић
Архитектура локалних рачунарских мрежа
завршни рад
Комисија за преглед и одбрану:
1.
Др Јасна Радуловић -
ментор
2. ________________________________
3. ________________________________
Датум одбране:______________
Оцена:_____________________
Резиме рада:
У овом раду описане су локалне рачунарске мреже кроз упознавање са основном
поделом рачунарских мрежа као и мрежних топологија, укључујући и преглед најбитнијих
протокола, мрежних компоненти и трансмисионих медијума који су у употреби у оквиру
ових мрежа. Циљ рада је упознавање са архитектуром локалних рачунарских мрежа али и
начином на који ове мреже функционишу као приказ свих битних параметара који утичу на
њену употребљивост.
Кључне речи:
мрежа, компонента мреже, топологија, протокол, OSI модел
This work describes the local network through the introduction to the basic classification
of computer networks and network topologies, including a review of the major protocols,
network components and transmission media that are used in these networks.
The aim of this
work is to introduce the architecture of local area networks and the way these networks function
as a display of all important parameters that affect its usefulness.
Key words:
network, network component, network topology, protocol, OSI model
САДРЖАЈ
1.0
Увод……………............……………………………………………………………. 6
2.0
Пренос података............................................................................................ 8
3.0 A
рхитектура рачунарских мрежа...................................................................
9
4.0 OSI
модел........................................................................................................
12
4.1
Слојеви OSI референтног модела............................................................... 12
5.0 TCP/IP
скуп протокола.................................................................................... 15
6.0 IP
адреса.......................................................................................................... 19
6.1
Адресирање подмрежа................................................................................. 22
7.0
MAC адреса..................................................................................................... 23
8.0
ARP протокол.................................................................................................. 24
9.0
Мрежне топологије.......................................................................................... 25
10.0 Архитектура локалне рачунарске мреже........................................................ 29
10.1 Ethernet......................................................................................................... 29
10.1.1 Ethernet
стандарди............................................................................... 32
10.1.2 Ethernet
оквир....................................................................................... 33
10.1.3
Ethernet и CSMA/CD............................................................................ 34
10.1.4
Комутирани Ethernet........................................................................... 35
10.2 Token Ring................................................................................................... 36
10.
2.1 Особине Token Ring мрежа................................................................ 36
10.2.2
Token Ring оквир................................................................................. 37
10.2.3
Функционисање Token Ring мрежа.................................................... 38
10.2.4
Хардверске компоненте Token Ring мреже...................................... 40
10.2.5
Каблови................................................................................................ 41
10.2.6
Конектори............................................................................................ 42
10.3 FDDI.............................................................................................................. 43

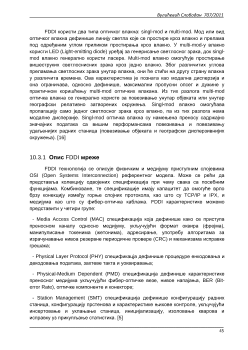

10.
3.1 Опис FDDI мреже................................................................................ 45
10.3.2
Формат оквира.................................................................................... 46
Вулићевић Слободан 707/2011
_____________________________________________________________________________________
6
1.0
УВОД
Настајање и експанзија рачунарских мрежа посебно је забележена у задњих
пола века. Основни разлог настајања мрежа била је потреба да различити
корисници физички распоређени на различитим растојањима могу да размењују
податке и да деле одређене ресурсе. Тако би се и могла увести дефиниција
рачунарске мреже као скупа комуникационих уређаја који су међусобно повезани
(физички и логички) и који могу међусобно да комуницирају тј. да размењују
податке.
Велики развој рачунарских мрежа довео је до великог протока информација
тако да је цео свет обухваћен многобројним мрежама од малих растојања
(
локалне рачунарске мреже) па до интерконтиненталних растојања (глобалне
мреже). Једна од највећих мрежа, а по броју корисника сигурно највећа мрежа,
која обухвата целу земаљску куглу, је Интернет. То је глобална мрежа која пружа
огроман број сервиса и услуга и обухвата стотине милиона корисника.
Рачунарске мреже се могу класификовати по различитим критеријумима
али су најчешће три класификације:
1)
према географском пространству које покривају,
2)
према топологији,
3)
према хијерархијском односу комуникационих уређаја који образују
одређену мрежу.
Према географском пространству које покривају мреже делимо на локалне
(
LAN-
Local Area Network
),
градске (
MAN-
Metropolitan Area Network
)
и глобалне
(
WAN-
Wide Area Network
). [3]
Слика 1. Локална (
LAN
)
мрежа [17] Слика 2. Градска (
MAN
)
мрежа [18]
