Криминалистичко-полицијска академија
Семинарски рад из предмета
Техничка средства полиције
Студент:
Професор:
Милетић Милан
Др. Радован Радовановић
2А1/0430/13
Криминалистичко –
полицијска академија, Београд
4
2. Намера и борбене особине аутоматске пушке 5,56 mm М21
Аутоматска пушка 5,56 mm М21А намењена је за уништавање незаштићених и
балистичким прслуком заштићених циљева на даљинама до 500 m. Употребом бацача
граната подцевног (БГП- 40-5,56) успешно се могу уништавати лакше оклопљена борбена и
неборбена возила, задимљавати и осветљавати бојиште.
Најбољи резултати приликом гађања живе силе постижу се при гађању јединачном
паљбом до 400 m, кратким рафалима до 300 m, а дугим рафалима до 200 m. Сасређеном
паљбом у више стрелаца на откривене и групне циљеве успешно се може гађати до 600 m.
Нисколетећи авиони, хеликоптери и падобранци на одстојању од 500 m. Паљба из АП може
бити јединачна и рафална ( кратки рафали до 5 и дуги до 15 метака).
Аутоматска пушка се пуни оквиром од 30 метака. Борбена брзина гађања је 120
метака у минути, а теоретска 600 метака у минути.
На пушку се може поставити бацач граната подцевни 40 mm ( БГП-40-5,56) којим се
могу гађати циљеви непосредно ( доња група углова на нишанској справи) на даљини од 50
до 400 m и посредно (горња група углова на нишанској справи) на даљини од 200 до 350 m.
Коришћењем БГП-40 обезбеђује се ефикасна ватрена подршка, дејством на
појединачне и групне циљеве на даљини до 400 m, а на лакооклопљена возила на даљини до
350 m.
Криминалистичко –
полицијска академија, Београд
5
1.2 Технички подаци за аутоматску пушку 5,56 mm М-21
Калибар
5,56 mm
Корак увијања жлебова
177,8 mm
Број жлебова код класичне цеви
6
Број жлебова код полигоналне цеви
4
Дужина цеви
460 mm
Дужина пушке са преклопљеним кундаком 750 mm
Дужина пушке са расклопљеним кундаком 998 mm
Брзина гађања
560 – 680 метака / минут
Капацитет оквира
30 метака
Маса пушке са празним оквиром
3,80 кг
Маса празног оквира
0,35 кг
Врсте паљбе
Јединачна и рафална
Принцип рада
Позајмица барутних гасова
Систем брављења
Ротирајући затварач
Почетна брзина зрна
914 m/s
Табела 1. Технички подаци за аутоматску пушку 5,56 mm М-21
Слика 1.
Аутоматска пушка 5,56 mm М21
Криминалистичко –
полицијска академија, Београд
7

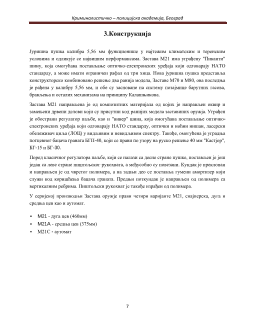

3.Конструкција
Јуришна пушка калибра 5,56 мм функционише у најтежим климатским и теренским
условима и одликује се највишим перформансама. Застава М21 има уграђену "Пиканти"
шину, која омогућава постављање оптичко-електронских уређаја који одговарају НАТО
стандарду, а може имати ограничен рафал од три хица. Нова јуришна пушка представља
конструкторско комбиновано решење два ранија модела, Заставе М70 и М80, ова последња
је рађена у калибру 5,56 мм, и обе су засноване на систему позајмице барутних гасова,
брављења и осталих механизама на принципу Калашњикова.
Застава М21 направљена је од композитних материјала од којих је направљен оквир и
замењени дрвени делови који су присутни код ранијих модела заставиних оружја. Уграђен
је обострани регулатор паљбе, као и "вивер" шина, која омогућава постављање оптичко-
електронских уређаја који одговарају НАТО стандарду, оптички и ноћни нишан, ласерски
обележивач циља (ЛОЦ) у видљивим и невидљивом спектру. Такође, омогућена је уградња
потцевног бацача граната БГП-40, који се прави по узору на руско решење 40 мм "Кастјор",
БГ-15 и БГ-30.
Поред класичног регулатора паљбе, који се налази са десне стране пушке, постављен је још
један са леве стране пиштољског рукохвата, а међусобно су повезани. Кундак је преклопан
и направљен је од чврстог полимера, а на задњи део се поставља гумени амортизер који
служи код коришћења бацача граната. Предњи поткундак је направљен од полимера са
вертикалним ребрима. Пиштољски рукохват је такође израђен од полимера.
У серијској производњи Застава оружје прави четири варијанте М21, снајперска, дуга и
средња цев као и аутомат.
▪
M21 - дуга цев (460мм)
▪
M21A - средња цев (375мм)
▪
M21С - аутомат
