Uvod

Vozila   sa   benzinskim,   takozvanim   OTO   motorima,   postoje   sa

dva sistema paljenja: baterijski i magnetni.

Baterijski   sistem   paljenja   koristi   se   gotovo   kod   svih   putničkih

automobile  serijske proizvodnje, a magnetni samo u specijalnim slučajevima,
kada   se   zahtjeva   veća   sigurnost   paljenja   najčešće   kod   sportskih   vozila   i
motocikala.

Baterijski   sistem   paljenja   koristi   električnu   energiju   iz

akumulatorske baterije,   po   kojoj   je   i   nazvan.  S a s t o j i   s e   i z
i n d u k c i o n o g   k a l e m a   ( b o m b i n e ) ,   p r e k i d a č a   p a l j e n j a
( s a kontaktima   ili   bez   kontakata),   kondenzatora   razvodnika   i
svjećica.   Ovaj   sistem   ustanovljen   je   još   krajem   prošlog   vijeka   i   u
principu se nije mjenjao do današnjih dana.

 Na početku razvoja motora sa unutrašnjim sagorjevanjem paljenje radne

smješe u cilindru motora, u tačno određenom trenutku, bilo je jedan od
najvećih problema, na tom nivou razvoja prosto nerešiv. Karl Benc pronalazač
motora,nazvao ga je problemom nad problemima.

U   početku   je   paljenje   rješavano   pomoću   plamena,   usijane   cijevi   ili

takozvanog niskonaponskog oksidujućeg paljenja.

Rješenja   su   se   stalno   smjenjivala,   ali   ni   jedno   nije   u   potpunosti

zadovoljavalo.   Ovaj   problem   je   kvalitetno   i   trajno   riješen   tek   uvođenjem
visokonaponskog paljenja.

2

1. Pojam uređaja za baterijsko paljenje

Uređaj za baterijsko paljenje služi da u tačno određeno vreme, po redoslijedu

paljenja, proizvede električnu varnicu na svjećici - sposobnu da upali sabijenu
smješu goriva i vazduha u cilindrima motora, pri svim režimima i uslovima rada
motora. Redosled paljenja smješe po cilindrima je utvrđen konstrukcijom motora,
a najčešće je kod četvorocilindričnog motora - 1342, a kod šestocilindričnog -
153624. Za utvrđivanje redosleda paljenja i određivanje momenta paljenja treba
upamtiti da je uvjek prvi cilindar onaj do prenosnika razvodnog mehanizma.



Snaga   za   pogon   oto-motora   dobija   se   sagorjevanjem   smjese   benzina   i

vazduha. Uređaj za paljenje pri tome daje potrebnu električnu iskru smjesi da bi
se zapalila. Obično svaki cilindar ima jednu svjećicu za paljenje, čije kovinske
elektrode ulaze u prostor za izgaranje. Ako je napon doveden na svjećicu za
paljenje   dovoljno   velik   za   paljenje,   električna   struja   preskoči   razmak   između
elektroda, pri čemu ima oblik iskre.

Uređaj   za   paljenje   se   sastoji   od:   akumulatora   (generatora),   prekidača,

indukcionog   kalema   razvodnika   paljenja   sa   prekidačem   i   regulatorom   ugla
pretpaljenja, kondenzatora, svećice i provodnika niskog  i visokog napona.

background image

4

se   više   ne   može   puniti.   Na   pločama   sa   nahvata   kora   sulfata   koji   deluje   kao
izolator. Akumulator je najopterećeniji pri puštanju motora u rad. U toku vožnje
generator električne struje sve vreme pomalo puni akumulator.

Prekidač

Prekidač   paljenja   služi   za   uspostavljanje   i   prekidanje   kola   primarne   struje

sinhronizovano sa radom motora.

 Sastoji se od nakovnja i čekića.

Nakovanj je vijkom   pričvršćen za postolje u tijelu razvodnika i na taj način je

spojen sa masom. Čekić je postavljen na osovinicu koja je učvršćena na postolju
preko čaure od izolatora. Čekić ne smije da bude u dodiru sa masom, te je njegova
lisnata opruga oslonjena na povijeni graničnik nakovnja preko izolatora koji se umeće
u otvor na graničniku, a dodir sa brijegovima vratila razvodnika ostvaruje sa fibernim
segmentom. Na dodirnim površinama čekića i nakovnja postavljeni su kontakti. Za
lisnatu oprugu, čiji je zadatak da kontakt čekića drži priljubljen uz kontakt nakovnja,
vezan je provodnik koji spaja čekić sa nosačem vijka za dovod primarne struje. Čekić
prekidača je potpuno izolovan i kada je kontakt, koji se nalazi na njemu, priljubljen uz
kontakt   na   nakovnju,   primarno   kolo   struje   uspostavljeno   je   i   kroz   njega   protiče
primarna struja.

Indukcioni kalem

Akumulator daje napon od 12 volti, što nije ni izdaleka dovoljno da na svjećici

stvori iskru potrebnu za paljenje smese benzina i vazduha. Zato niski napon treba
transformisati u visoki, a to se događa u indukcijskom kalemu. Kalem deluje kao
transformator. Struja koja teče kroz kalem, stvara sile magnetnog polja; kad se
magnetno   polje   prekine,   u   svakom   električnom   vodiču   koji   se   nalazi   u   tom
magnetnom   polju   nastaje   takozvani   indukovani   napon.


Napon se može povećati pomoću dva namotaja od koji jedan ima znatno

više navoja nego drugi. Indukcijski kalem se izrađuje od štapićastog gvozdeng
jezgra sastavljena od limenih listova (lamela). Oko jezgra ima 15.000 do 30.000

5

navoja sekundarnog (visokonaponskog) namotaja od tanke bakrene žice. Iznad
sekundarnog   je   primarni   (niskonaponski)   namotaj,   nekoliko   stotina   navoja   od
znatno deblje bakarne žice. Po jedan kraj oba namotaja su spojeni i vode na
priključak 1 indukcijskog kalema. Drugi kraj primarnog namotaja vodi na priključak
broj   15,   dok   drugi   kraj   sekundarnog   namotaja   predočuje   visokonaponski
priključak indukcijskog kalema.

Kad se ključem uključi glavni prekidač, primarni namotaj se priključi na

pozitivan pol akumulatora. Kad su zatvoreni kontakti mehaničkog prekidača u
razvodniku   paljenja,   struja   teče   iz   akumulatora   na   priključak   15   indukcijskog
kalema, kroz primarni namot na priključak 1 i odatle na kontakte prekidača. Zbog
struje u primarnom namotu, gvozdena jezgra postaje elektromagnet u kojem se
stvara magnetno polje. Kad se kontakti prekidača razmaknu, prekida se struja u
primarnom namotaju i magnetno polje nestaje. Zato u sekundarnom namotaju
indukcijom   nastaje   vrlo   visoki   napon.   Struja   visokog   napona   iz   sekundarnog
namotaja dolazi preko razvodnika paljenja do svjećica u motoru.

Slika 2. Prikaz konstrukcije indukcionog kalema

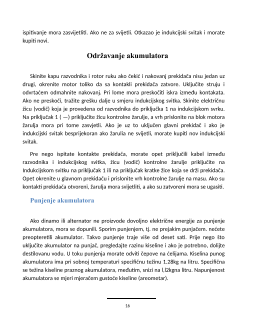

background image

7

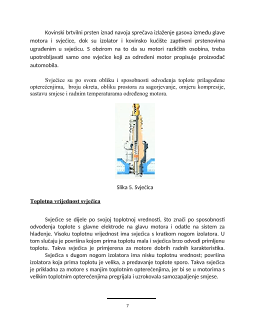

Kovinski brtvilni prsten iznad navoja sprečava izlaženje gasova između glave

motora   i   svjećice,   dok   su   izolator   i   kovinsko   kućište   zaptiveni   prstenovima
ugrađenim u  svjećicu. S obzirom  na to  da  su  motori  različitih  osobina, treba
upotrebljavati samo one svjećice koji za određeni motor propisuje proizvođač
automobila.

Svjećice su po svom obliku i sposobnosti odvođenja toplote prilagođene

opterećenjima,  broju okreta, obliku prostora za sagorjevanje, omjeru kompresije,
sastavu smjese i radnim temperaturama određenog motora.

Slika 5. Svjećica

Toplotna vrijednost svjećica



Svjećice se dijele po svojoj toplotnoj vrednosti, što znači po sposobnosti

odvođenja  toplote  s glavne  elektrode  na glavu motora i  odatle na  sistem za
hlađenje. Visoku toplotnu vrijednost ima svjećica s kratkom nogom izolatora. U
tom slučaju je površina kojom prima toplotu mala i svjećica brzo odvodi primljenu
toplotu.   Takva   svjećica   je   primjerena   za   motore   dobrih   radnih   karakteristika.


Svjećica s dugom nogom izolatora ima nisku toplotnu vrednost; površina

izolatora koja prima toplotu je velika, a predavanje toplote sporo. Takva svjećica
je prikladna za motore s manjim toplotnim opterećenjima, jer bi se u motorima s
velikim toplotnim opterećenjima pregrijala i uzrokovala samozapaljenje smjese.
