1. УВОД
Приликом одабира машине за обраду семинарског рада сам се водио идејом да то не буде
нешто што се свакодневно може видети у „кућној атмосфери“ као например рендисаљке, тестере,
бушилице већ да то буде опрема која је специфична.
Можда и није тако свакодневна појава, барем ја нисам то тако доживео, али специфични
послови на обради-ископу тунела или пролаза у землљи не могу се замислити без употребе машине за
пробијање тунела ТБМ (енг.-
Tunnel boring machine)
.
Тунелима називамо специфичне објекте које градимо испод површине терена, у циљу
савлађивања неких препрека или остваривања простора за различите намене. На трасама
саобраћајница или хидротехничких објеката, могу се јавити препреке у виду брдских масива,
нестабилних терена, водотока, градских подручја и слично. Сама реч тунел је енглеског порекла, и
значи цев или подземни пролаз. У нашој терминологији користе се и слиједећи изрази: Поткоп или
шолна, тунел малог попречног пресјека, Окно или шахт, верзикална подземна грађевина Нископ,
тунел са већим нагибом, Галерија, тунел близу површине терена, који је са падинске стране отворен,
Подграда, привремена заштита ископа тунела, у циљу осигурања стабилности, Облога, коначна
конструкција, за коначно осигурање стабилности, Подземни објекти, велики објекти у тлу за
различите намене (хидроцентрале, складишта, склоништа и слично).
2. ПРЕДМЕТ И ПОДРУЧЈЕ ПРИМЕНЕ
ТБМ (енгл. tunnel boring machine, њем. Воллсцхниттмасцхине, ф., Туннелбохрмасцхине, ф.),
облик сложене технолошке опреме која обухваћа откопне ротацијске машине и неке врсте
ротацијских штитова за механички ископ тунела у свим врстама стијена у пуном кружном попречном
пресеку. Могу бити конципирани за бушење чврсте и тврде стабилне стене или за бушење средње
чврсте, односно размерно меке стене, или као откопни ротацијски штитови за ископ нестабилних
врстама стена у пуном кружном попречном пресеку. Наведене се машине често називају "кртице",
иако логистика њихова рада никако не одговара начину кртичиног копања подземних ходника.
ТБМ ради на начин да притиска окретну бушећу главу на чело ископа, а подземних ходника и
резача. Они се окрећу као точкови и путују концентричним круговима по челу ископа. При томе на
њих истодобно делује сила проитиска, услед чега оштрица резача делује попут клина који разара
стену у облику плочица. ТБМ обавља истовремено низ радних операција, као што је ископ стене,
захваћање ископаног материјала те његово премештање кроз ТБМ и пуњење транспортних средстава
иза себе. ТБМ као технички сустав за себе обухваћа неколико подсистема: за бушење, за упирање и
подупирање, за унутрашњи транспорт ископаног материјала, за отпрашивање, за одвеђење, за погон,
за енергетику, за управљање итд. Погонски и енергетски подсистем заједно с делом транспортнога
подсистема и подсистемом за отпрашивање те осталом помоћном опремом за рад чине помоћни
подсистем ТБМ-а.
Стандард који обухвата део који ће бити предмет мог семинарског рада-комора за пријем људи
је у нашем законодавству спорведен кроз део СРПС ЕН 12110:2009 Машине за изградњу тунела -
Коморе за прилагођавање - Захтеви за безбедност то јест Изворном Tunnelling machines - Air locks -
Safety requirements.
Овим стандардом се утврђују безбедносни захтеви за пројектовање за производњу машина које
се употребљавају у делу машине за копање и бушење тунела, превасходно за део који се односи на
део коморе под присиком у коју ће људи морати да уђу како би се прилагодили оном делу који влада
унутар машине, а све у циљу припреме за почетак радова. Битно је да овај део буде адекватно
спреман пре почетка радова то јест морају се сви елементи који су унутар коморе прегледати како
касније не би долазило до отказа радних операција чиме би се продужили радови на обради самог
тунела.
5

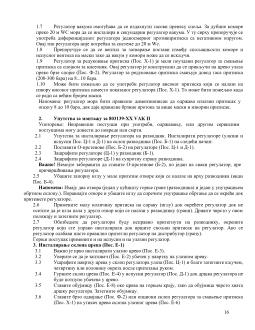

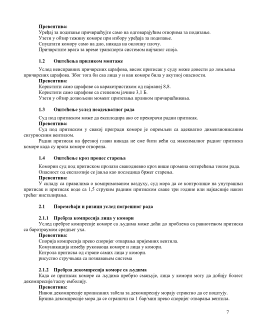

Превентива:
Уређај за подизање причвршћујте само на одговарајућим отворима за подизање.
Узети у обзир тежину коморе при избору уређаја за подизање.
Спуштати комору само на дно, никада на оклопну плочу.
Причврстите врата за време транспорта системом вијчаног споја.
1.2
Оштећења приликом монтаже
Услед неисправних причврсних шрафова, висок притисак у суду може довести до ломљења
причврсних шрафова. Због тога би сва лица у и ван коморе била у акутној опасности.
Превентива:
Користити само шрафове са каракетристиком од најманеј 8,8.
Користити само шрафове са степеном јачине 3,1 Б.
Узети у обзир дозвољени момент притезања прликом причвршћивања.
1.3
Оштећење услед неадекватног рада
Суд под притиском може да експлодира ако се прекорачи радни притисак.
Превентива:
Суд под притиском у свакој прегради коморе је опремљен са адекватно димензионисаним
сигурносним вентилом.
Радни притисак на фрезној глави никада не сме бити већи од максималног радног притиска
коморе када су врата коморе отворена.
1.4
Оштећење кроз процес старења
Коморин суд под притиском пролази свакодневно кроз више промена оптерећења током рада.
Опасност од експлозије се јавља као последица бржег старења.
Превентива:
У складу са правилима о компримованом ваздуху, суд мора да се контролише на унутрашњи
притисак и притисак воде са 1,5 струким радним притиском сваке три године или најкасније након
трећег инсталирања.
2.1
Поремећаји и ризици услед погрешног рада
2.1.1 Пребрза компресија лица у комори
Услед пребрзе компресије коморе са људима може доћи до проблема са равнотежом притиска
са баротраумом средњег уха.
Превентива:
Спорија компресија преко споријег отварања пријемних вентила.
Комуникација између руковаоца коморе и лица у комори.
Кнтрола притиска од стране самих лица у комори.
рисуство стручњака са познавањем система
2.1.2 Пребрза декомпресија коморе са људима
Када се притисак коморе са људима пребрзо смањује, лица у комори могу да добију болест
декомпресије/гасну емболију.
Превентива:
Нивои декомпресије прописаних табела за декомпресију морају стриктно да се поштују.
Брзина декомпресије мора да се ограничи на 1 бар/мин преко споријег отварања вентила.
