SREDNJA POMORSKA ŠKOLA
BRODOMAŠINSKI SMJER
KOTOR
STRUČNI RAD
Brodska rasvjeta – navigaciona svijetla i
rasvjeta u nuždi
Predmet: Brodska elektrotehnika i elektronika
Brodska rasvjeta – navigaciona svijetla i rasvjeta u nuždi
Stručni rad
SADRŽAJ
1.UVOD
.................................................................................................................................3
2. SISTEM ELEKTRIČNE MREŽE NA BRODU
...........................................................4
3.
IZVORI ELEKTRIČNE ENERGIJE
............................................................................5
4.
SVJETILJKE NA BRODU
.............................................................................................9
5.
BRODSKA RASVJETA
................................................................................................10
5.1.
GENERATORI ZA NUŽDU............................................................................13
5.2.
AKUMULATORSKI SET ZA NUŽDU...........................................................14
5.3.
NAVIGACIONA RASVJETA.........................................................................15
6. ZAKLJUČAK
.................................................................................................................17
7. LITERATURA
...............................................................................................................18
Stefan Simić
2
Brodska rasvjeta – navigaciona svijetla i rasvjeta u nuždi
Stručni rad
2. SISTEM ELEKTRIČNE MREŽE NA BRODU
Električna energija na brodu se koristi za pokretanje većine pomoćnih uređaja i to:
pumpi,
ventilatora,
kompresora,
kompresora,
telekomunikacione opreme,
navigacione opreme,
osvjetljenje, i
ostalih električnih aparata i uređaja
Brod u luci i brodogradilištu može biti priključen na električnu mrežu sa kopna preko
posebne standardizovane priključnice. Tokom plovidbe i boravka na sidru na brodu postoje
uređaji i oprema koji proizvode struju i dovode je do svih potrošača.
Ovaj sistem se naziva sistem distribucije električne energije na brodu. Danas se skoro na
svim trgovačkim brodovima koristi naizmjenična struja napona od 220V i frekvencije
50Hz, odnosnoista ona koja se upotebljava i na kopnu. Ovo pojednostavljuje upotrebu
električnih uređaja i aparata na brodu, što je u ranijem periodu kada se koristila istosmjerna
struja različitog napona stvaralo dosta problema.
Električna oprema se dijeli u više skupina:
izvori električne energije,
transformatori za rasvjetu i snagu,
sklopni uređaji kao i uređaji za podjelu i prenos električne energije,
sve vrste elektromotornih pogona,
električni porivni uređaji i
uređaji brodske instrumentacije.
Stefan Simić
4
Brodska rasvjeta – navigaciona svijetla i rasvjeta u nuždi
Stručni rad
Brodski energetski sistem sastoji se od dva dijela:
glavni pogonski sistem koji osigurava plovidbu i
pomoćni brodski sistem koji osigurava ostale procese na brodu.
Elektroenergetski sistem obuhvata elektroenergetska postrojenjakoja koja obuhvataju
proizvodnju, rasklop, raspodjelu i potrošnju. Proizvodnja se vrši kroz električnu centralu
koja može biti sa više generatora (glavni, osovinski, lučki itd) i svi regulacijski, mjerni i
zaštitni uređaji. Rasklop i raspodjela sadrže sve elemente potrebne za distribuciju energije
trošilima sa zahtijevanim iznosima napona, i frekvencija, dok se potrošnja vrši kroz
električne motore, svjetlosna trošila, toplinska trošila, uređaji veze i uređaji za navigaciju.

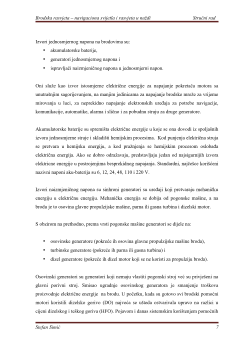

3. IZVORI ELEKTRIČNE ENERGIJE
Izvori električne energije su uređaji koji pretvaraju neki drugi vid energije (hemijsku,
mehaničku, solarnu energiju) u električnu energiju. Na brodovima postoje tri izvora
električne energije:
glavni izvor električne energije,
generatorski set za nuždu i
akumulatorski set za nuždu.
Glavni izvor el.energije na brodu su generatori naizmejnične struje koje pokreću dizel
motori ili parne turbine.
