OBRADA BRUŠENJEM
Brušenje
je jedna od najznačajnijih proizvodnih operacija završne obrade, jer obezbeđuje:
?
visoku tačnost mera i
?
visok kvalitet obrađene površine
.
Izvodi se nakon termičke obrade tako da ostvaruje i uklanjanje grešaka nastalih usled toplotnih
deformacija pri termičkoj obradi. Raspored glavnog i pomoćnog kretanja zavisi od vrste proizvodne
operacije i alata.
Glavno kretanje
je obrtno kretanje alata (brusne ploče) definisano brzinom rezanja Vt,
m/s
.
Pomoćno kretanje
je obrtno i pravolinijsko (kod kružnog) ili pravolinijsko kretanje
predmeta obrade (kod ravnog brušenja).
Rezni elementi tocila (zrna brusnog materijala) su raspoređeni po obimu tocila i po
unutrašnjosti mase tocila sa nejednakim rastojanjem
.
Raspored zrna brusnog materijala je nepravilan što, pri konstantnim obimnim brzinama
tocila Vt i predmeta obrade Vr ima za posledicu različite dubine rezanja
a1
≠
a2
≠
...
≠
an
i
različite vrednosti koraka po reznom elementu
S1i
.
Ukupni dodatak za obradu brušenjem
δ
3
(slika 10.3)
se uklanja u više prolaza razvrstanih na
prolaze:
»
grubog brušenja
, kada se uklanja 80 % dodatka
(δ
g = 0,8
δ
3) i
»
finog brušenja
kada se uklanja 20 % dodatka
(δ
f = 0,2
δ
3).
Obrada brusenjem
Uradio
:
Strahinja
Novakovic
VTŠ
Novi Beograd
Strana
3
Osnovne proizvodne operacije brušenja su proizvodne operacije:
1)
kružnog brušenja,
2) ravnog brušenja,
3) brušenja bez šiljaka i
4) brušenja složenih površina.
1) Kružno brušenje
može biti
spoljašnje, unutrašnje i brušenje čeonih površina
.
Spoljašnje kružno brušenje
je brušenje spoljašnjih površina najčešće aksijalno nepomičnim tocilom
(slika 10.4a)
i spoljašnje radijalno brušenje površina
(slika 10.4b)
.
Unutrašnje brušenje
(slika 10.5.a)
se izvodi tocilima sa drškom i može biti klasično ili planetarno.
Planetarno brušenje se izvodi kod teških i velikih predmeta. Predmeti obrade, pričvršćeni na radni sto,
ne izvode nikakva kretanja, dok tocilo izvodi sva potrebna kretanja u skladu sa šemom na
slici 10.5.a.
Čeono brušenje
(slika 10.5.b)
se najčešće ostvaruje lončastim tocilima.

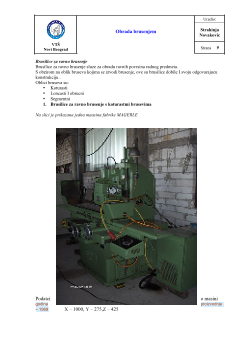

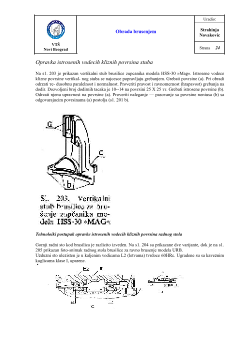

2) Ravno brušenje
se može izvesti koturastim tocilima ili lončastim tocilima
(slika 10.6).
Ravno brušenje lončastim tocilima može biti sa:
ukrštenim
ili
lučnim tragovima.
Kod ukrštenog
brušenja tocilo potpuno naleže na obrađivanu površinu, čime se tačnost obrade povećava, ali su
toplotna opterećenja tocila i predmeta obrade veća. Lučno brušenje obezbeđuje manja opterećenja
tocila i predmeta obrade, ali i manju tačnost obrade. Ostvaruje se perifernim površinama tocila.
Obrada brusenjem
Uradio
:
Strahinja
Novakovic
VTŠ
Novi Beograd
Strana
5
Najfinija obrada brušenjem, površina kvaliteta N1 - N3, se postiže specijalnim postupcima brušenja
poznatim pod nazivom
glačanje
. Postupci spoljašnjeg i unutrašnjeg glačanja se razvrstavaju na:
lepovanje, superfiniš, honovanje i poliranje.
ALATI U OBRADI BRUŠENJEM
Alati u obradi brušenjem -
brusne ploče
ili
tocila
se mogu razvrstati prema obliku i nameni.
Prema obliku
(slika 10.9)
tocila se dele na:
koturasta, lončasta, konična, tanjirasta, tocila sa drškom
ili navrtkom i segmentna - višedelna
.
Prema nameni
tocila se dele na tocila za: spoljašnje kružno brušenje (koturasta,
lončasta i sl.), unutrašnje brušenje (nasadna ili sa drškom), ravno brušenje (koturasta ili
lončasta), sečenje, oštrenje alata, brušenje glodala, brušenje navoja, brušenje
zupčanika itd.
Za izradu tocila koriste se
dva osnovna materijala
:
brusni i vezivni materijali.
Brusni materijali
su sitna zrnca, različitog oblika
,
prirodnog
(kvarc SiO2, granit, prirodni korund
Al2O3 , šmirgla, dijamant)
ili
veštačkog porekla
(elektrokorund, silicijum karbid, karbid bora, kubni
nitrid bora, borozan, sintetički dijamant)
. Broj zrna brusnog
materijala je ogroman tako da brusne
ploče predstavljaju mnogosečne alate.
Vezivni materijal
obezbeđuje povezivanje zrna brusnog materijala u jednu kompaktnu i funkcionalnu
celinu - tocilo. Definiše čvrstoću i tvrdoću tocila, kao i oblast primene.
