Bušilice: pregled i konstruktivna analiza

Seminarski rad

Predmet: Mašinski sistemi

Tema: Bušilice

Profesor: Dr Dragan Živković

 student: Trninić Slobodan

                                                                            broj indeksa : 151/016

januar 2018

2

Sadržaj

1. Uvod................................................................................................................................................3

1.1.

Istorijski razvoj bušilica...........................................................................................................3

2. Pregled savremenih rešenja bušilica...............................................................................................6

2.1.

Podela bušilica......................................................................................................................... 6

2.2.

Ručne  bušilice sa pogonom....................................................................................................6

2.3.

Stona bušilica...........................................................................................................................7

2.4. Stubna bušilica............................................................................................................................ 9

2.5.

Radijalna  bušilica..................................................................................................................10

2.6.

Koordinatne bušilice..............................................................................................................10

2.7.

Bušilica sa  viševretenom glavom......................................................................................... 11

2.8. Agregatne bušilice.....................................................................................................................12

2.9. Redna bušilica...........................................................................................................................13

2.10. Revolverska bušilica................................................................................................................13

2.11. Horizontalna bušilica...............................................................................................................13

3. Konstruktivna analiza bušilica...................................................................................................... 14

3.1.

Konstrukcioni alati - Burgije.................................................................................................17

3.1.1.

Bušenje metala............................................................................................................................18

3.1.2.

Bušenje drveta............................................................................................................................18

3.1.3.

Bušenje  betona..........................................................................................................................18

3.2.

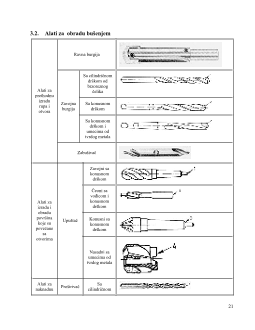

Alati za  obradu bušenjem..................................................................................................... 19

4. Proračun troškova eksploatacije Stubne bušilice..........................................................................21

5. Održavanje bušilica.......................................................................................................................25

Zabranjeno je pri radu sa stubnom bušilicom;.................................................................................27

5.1.

Održavanje od strane rukovaoca............................................................................................27

5.2.

Preventivno održavanje......................................................................................................... 28

6. Zaključak.......................................................................................................................................29

7. Literatura.......................................................................................................................................30

4

Bušilica   sa   lukom   je     drveni     alat.

Obično je  korišćen  za  pravljenje vatre  ali
takodje i za   primitivne   radove u drvetu     i
zubarstvu. Ovo je drvni način   pljenja vatre
bez  šibica ili   upaljača.  Koristi se trenje  da
bi se proizvela   toplota.   Toplota   na   kraju
proizvodi  žeravicu  u  piljevini . Žeravica je
mala   i   osetljiva, manja   od   vrha   upaljene
cigarete   i   mora     pažljivo   da   se   prenese   do
zapaljivog   materijala   Sastoji   se   od   nosećeg
bloka  ili držača  ( bearing  block or hadhold),
vretena ili  burgije ( spindle or drill) i ognjišta
(hearth   or     fireboard).   Srodne     bušilice   su
pumpna bušilica i   ručna bušilica.

                              Slika 1. Bušilica s lukom

2

Bušilice   sa   lukom   su   korišćene   između

četvrtog   i   petog   milenijuma   prenove   ere   u
Mehgrahu,  Pakistan   jednom   od     najpoznatijih
neolitskih   arheloških   nalazišta,   gde     su   nadjeni
jedni   od     prvih     dokaza     o     uzgoju   stoke     i
zemljoradnji u  južnoj  Aziji.

Ova  bušilica    sa   lukom  korišćena     je   za

bušenje  rupa u  posebnim vrstama  kamena :  lapis
lazuli   i     carnelian   ,   a     bila     je     napravljena   od
zelenog   jasper (green jasper).   Slične bušilice su
nadjene  u drugim delovima  Hinduske civilizacije
i u   Iranu  jedan milenijum kasnije.

Lapis   lazuli   je     tamno   plavi     poludragi

kamen    koji je   cenjen od  antičkih  vreme  zbog
svoje intenzivne boje.

          Slika 2. Bušilica s lukom

3

Pumpna bušilica je jednostavan  alat koji se korsiti za  pravljenje  rupa  u lakim materijalima  rukom i

u upotrebi je već vekovima.   Sama   bušilica se sastoji od   burgije,   uske ploče sa   rupom u sredini   i tega
(obično teškog diska)  koji deluje kao zamajac i podužeg  kabla.

Prilikom korišćenja, jedna  ruka  se nalazi na  ploči  dok  druga okreće osovinu da  navije  kabal oko

svoje  dužine   i kabal postaje  napet. Postavljanjem vrha  na  materijal koji treba  izbušiti vrši se   proitisak
nadole   što dovodi  do  brzog  okretanja burgije. Kad se dodje  do  dna    težina

2

http://exchange.smarttech.com/details.html?id=4373134f-8a54-44af-a207-ad740a7d736a

3

https://en.wikipedia.org/wiki/Bow_drill

5

 je  oslobodjenja  i  , bušilica  odskoči i   kabal se ponovo namota oko osovine   i
proces  se ponavlja  . Ova veština  sama po sebi je  jednostavna ali  je  potrebno
vreme da   ovladate  a  veoma poboljšavaproces  pravljenja  malih  rupa.

                                      Slika 3. Pumpna bušilica

4

                      Slika 4. Ručna bušilica

5

Ručna bušilica je  sličan alat  ali koristi  duže, tanje vreteno a  umesto nosećeg bloka i kombinacije sa

lukom, pritosak na  dole  i okretanje se  postiže okretanjem ruku oko vretena. Dok se  ruke  pomeraju na  dole
prema bazi gde burgija probija, ruke se brzo vraćaju nagore i tako redom, Ovo se može izbeći pravljenjme
ureza  na vrhu  burgijei provlačenjem kabla i stavljanjem palčeva u petlje na krajevima kabla.
Ovaj metod  se koristi za bušenje  mekših materijala.

4

https://bestdrillpressguide.com/how-was-the-drill-press-invented/

5

https://www.fieldandstream.com/photos/gallery/survival/fire/2006/10/seven-ways-light-fire-without-match

7

Prve bušilice sa presom koje  su se pojavile u kovačnicama i mašinskim radnjama  pre vise od  200

godina   su napravljenje   za   sečenje   metala   i pokretane su   ručnom polugom. Preciznost ove stacionarne
bušilice     je bila   prednost u fabrikama , pošto im je   omogućavala da   ponavljaju   bušenje   do   tada
nevidjenom preciznošću. Čak i bez električne energije   , ove   prese za   bušenje montirane na zidu   su bile
mnogo  brže  i mnogo preciznicije  nego  rukom upravljanje  električne  bušilice.

2.2. Ručne  bušilice sa pogonom

Ručne   bušilice   s   pogonom   kao   pogon   koriste elektromotor koji   se   pokreće električnom

strujom 220 V ili jednosmernom   strujom iz baterije ili akumulatora (različitog napona -   12   V,   24   V).   U
prostorima   gde   ne   sme   doći   do   varnica,   koja   se   pojavljuju   kod   električnih   bušilica,   praktičnije   je
korišćenje pneumatskih bušilica. Kod električnih bušilica potrebno je u blizini imati priključak na električnu
energiju. Akumulatorske bušilice su samostalne, ali ograničenje im je kapacitet baterije. Kod pneumatskih
bušilica potrebno je u blizini imati kompresor za snadbevanje bušilice vazduhom.

Zbog preciznosti izrade rupe prilikom bušenja, često je potrebno korišćenje i drugih naprava. Za

precizno spuštanje alata i bušenje potrebni su različiti stalci za bušilice, bilo s podnožjem, stubom iz radnog
stola ili magnetski stalak. Stalci omogućavaju veliku preciznost ručnih alata (u pravcu ose rotacije).Prilikom
bušenja   obavezno   je   stezanje   obrtka,   kako   bi   obrada   bila   precizna.   Može   se   stezati   različitim
stegama, klinovima, planskim pločama..

         Slika 6. Električna vibraciona bušilica

7

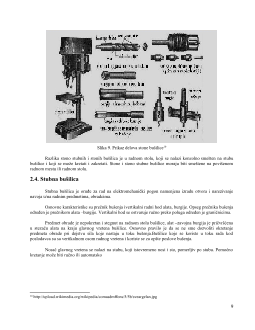

2.3. Stona bušilica

Vertikalne     bušilice   sa     jednim   stubom     su

najrasprostranjenije   bušilice,   a dele   se na stone i stubne.
Stone   bušilice nemaju   svoj sto     nego se pričvršćuju na
bravarski sto . Po pravilu stone bušilice se koriste   za manje
predmete i manje  otvore (najčešće prečnika do 10 mm),  a

7
