NIS.EU
12.2019.
Mile Zorić
Direkcija za inženjering
Interni kursevi eksperata
TEHNOLOGIJA SABIRANJA I
PRIPREME NAFTE I GASA
7. DEO: CEVOVODI
2
CEVOVODI
Definicija cevovoda prema
Pravilniku o tehničkim zahtevima za projektovanje, izradu i ocenjivanje
usaglašenosti opreme pod pritisko
m:
Cevne komponente, namenjene transportu fluida koje međusobno povezane čine sistem pod
pritiskom. Pod ovim nazivom se podrazumeva i deo cevovoda ili cevnog sistema, cevni razvod,
fitinzi, kompenzatori, creva ili druge komponente cevovoda pod pritiskom. Pod cevovodom se
podrazumevaju i izmenjivači toplote, sastavljeni od cevi koji služe za hlađenje i grejanje vazduha
Cevovod:
•
Međusobno povezane cevne komponente koje se koriste za transport fluida ili za prenos
(izjednačavanje) pritiska
Cevovodni sistem:
•
Skup međusobno povezanih cevovoda sa jednakim projektnim uslovima
Cevne komponente
•
Elementi cevovoda. Pored samih cevi obuhvataju fitinge (kolena, reduciri, prirubnice, T-komadi,
itd.), zaptivače, zavrtnje, zapornu armaturu (ventile), sita, fleksibilne veze, itd.
Prema nameni nameni cevovodi se dele na
transportne
(bušotinski cevovodi, naftovodi, gasovodi) i
procesne
cevovode
4
CEVOVODI
Poređenje transportnih i procesnih cevovoda:
5
CEVOVODI
Pravilnici i standardi za projektovanje i izgradnju cevovoda:
7
CEVOVODI

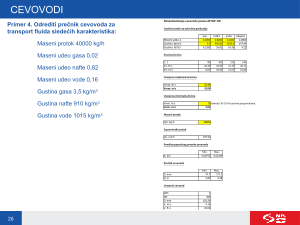

Ukupan pad pritiska:
Pad pritiska usled podužnog trenja:

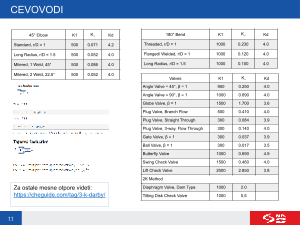

Pad pritiska usled mesnih otpora:
- Preko broja ekvivalentnih dužina
- Preko koeficijenata mesnih otpora
