VISOKA TEHNIČKA ŠKOLA
STRUKOVNIH STUDIJA
KRAGUJEVAC

Studijski program: Urbano inženjerstvo
Predmet: Mehatronika

DAVAČI TEMPERATURE

- seminarski rad -

Autor

:

Cvetković Jelena 172/2015

Predmetni nastavnik:



Saradnik u nastavi

:

mr Branislav Aleksandrović, prof.



Vasiljević Saša

23.05.2017. godine

2

SADRŽAJ

UVOD..............................................................................................................................................3
1.DAVAČI TEMPERATURE.........................................................................................................4

1.1 Ekspanzioni senzori temperature........................................................................................... 4

1.1.1 Gasni ekspanzioni senzori.............................................................................................. 4
1.1.3 Ekspantion senzori sa tečnošću......................................................................................5
1.1.4 Dilatacioni senzor........................................................................................................... 5

1.2 Termoelementi.......................................................................................................................6
1.3 Otpornički senzori temperature............................................................................................. 8

1.3.1 Termootpornički senzor od Pt-žice (plastike).................................................................8
1.3.2 Termootpornički senzor od Ni- žice (nikl).....................................................................8
1.3.3 Termootpornički senzor od Cu-žice (bakar)...................................................................8

1.4 Poluprovodnički senzor temperature.....................................................................................9

1.4.1 Dioda kao senzor temperature........................................................................................9
1.4.2  Tranzistor kao senzor temperature.................................................................................9

1.5  Senzor infracrvenog zračenja...............................................................................................9

2. ZAKLJUČAK............................................................................................................................11
Literatura........................................................................................................................................12

background image

4

1.DAVAČI TEMPERATURE



Davači   temperature   su   davači   ili   senzori   koji   se   koriste   za   merenje   ili   detektovanje

temperature,

1

.

 Senzori temperature se dele na:

-

Ekspanzioni senzori temperature

-

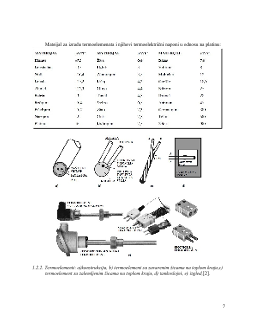

Termoelementi

-

Otpornički senzori temperature

-

Poluprovodnički senzori temperature

-

Senzori infracrvenog zračenja

1.1 Ekspanzioni senzori temperature

Ekspanzioni senzori temperature su termometri čiji se radni deo grejanjem širi, a hlađenjem

skuplja, tako da linearno menja svoje geometrijske dimenzije. Ukoliko je radni deo smešten u prostor sa
konstantnom zapreminom, tada se umesto promene dimenzija javlja promena pritiska,

1

.

Ekspanzioni senzori temperature dele se na:

-

Gasne ekspanzione senzore

-

Parne ekspanzione senzore

-

Ekspanzione senzore sa tečnošću

-

Dilatacione senzore

-

Bimetalne senzore

1.1.1 Gasni ekspanzioni senzori

Gasni ekspnzioni senzori (slika 1.1.1) sastoje se od balona kao rezervoara gasa, kapilare kao
spojnog voda i  senzora pritiska (manometarski termometar). Kod gasnog ekspanzionog senzora
prečnik balona je od 20 do 30 mm, a dužina kapilare je od 250 do 500 mm. Merni opseg ovog
senzora je od -150°C do 600°C. Tačnost mu je od 0,5 do 2 % sa mogućnošću prekoračenja od
150 do 300%. Vremenska konstanta, tj. vrijeme potrebno od postavljanja senzora u sredinu do
njegovog očitavanja je 4 – 7 s. Kod gasnih ekspanzionih senzora najčešće se koristi azot kao gas.

1.1.1 Gasni

ekspanzioni senzor,

1
