1) водоказна стакла (слика 1.д) која служе служе за визуелно праћење нивоа;
2) методе са фотоћелијом (слика 1.е) које се користе се за електричну индикацију

високог и ниског нивоа, и евентуално за двоположајну регулацију нивоа.

Водоказна стакла и методе са фотоћелијом се могу користити за системе из групе 1 и
групе 2 до притиска од 20

бар

Другу групу чине методе са пловком, које могу имати различите конструкције:

1) пловак на ужету (слика 1.а), који се користи за системе из групе 1;
2) пловак на полузи и торзионој цеви (слика 1.б), који се може користити за

мерење нивоа у системима из групе 1, 2 и 4. и уз одговарајући трансмитер,
може да да механички, пнеуматски или електрични сигнал на излазу;

3) пловак са вођицама (слика 1.ц), који је применљив на системе из група 1, 2 и 4.

и у комбинацији са диференцијалним трансформатором, као на слици, даје
електрични излазни сигнал.

Ибид (исто)

Ибид

МАТУРСКИ РАД



TEMA:

Директне методе мерења нивоа

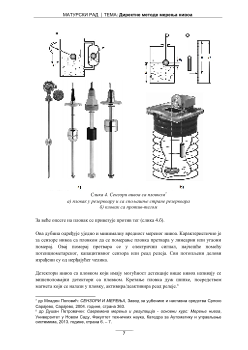

2.1. Пловне крушке

2.1.1. Принцип рада пловних крушки

Пловак пловне крушке је лоптастог облика, пречника 80 – 120

мм

. Плута на површини

течности чији се ниво мери. Различит положај пловка утиче на кретање магнетне
куглице у пловку, чије граничне положаје региструје реад релеј.

2.1.2. Практична реализација пловних крушки

Пловне крушке су у потпуности херметички затворене и израђене су од нетоксичних
материјала (за детекцију положаја пловка се више не примењује жива него магнетна
куглица и реад релеј), тако да имају велику примену у мерењу нивоа пијаће воде.

Слика 2. Пловна крушка

2.1.3. Начин уградње пловних крушки

Уградња је врло једноставна и врши се само полагањем пловка на површину течности
чији ниво се мери. Подешавање хистерезиса укључења/искључења врши се
регулисањем растојања између тега и пловка пловне крушке, при чему оно не може
бити мање од 150

мм

(слика 2).

Практична примена пловних крушки је при детекцији нивоа од пијаће воде до
канализације, заштита пумпи од рада на суво као и контрола рада пумпи при процесу
пуњења односно пражњења резервоара. Пловне крушке имају могућност директне
контроле пумпи снаге до 1,1

кW

Извор фотографије: др Душан Петровачки:

Савремена мерења и регулација - основни курс:

Мерење нивоа

, Универзитет у Новом Саду, Факултет техничких наука, Катедра за Аутоматику

и управљање системима, 2013. године, страна 3.
