UVOD

U toku poslednjih tridesetak godina nakon izbijanja tzv. energetske krize, u svetu su

uloženi beliki napori i sredstva za smanjenje potrošnje goriva. Rezultati koji su ostvareni u
smanjivanju potrošnje goriva po jedinici proizvoda u industrijski razvijenim zemljama, koje su
znatno bogatije od nas, najčešće se kreću u granicama 10 – 20%, a ponekad dostižu i čitavih
30%. Mi se, nažalost, ne možemo pohvaliti sličnim rezultatima, čak se može reći da je kod nas
specifična potrošnja energije u poslednje vreme i povećana. Razloga za to ima i opravdanih, ali
neopravdanih mnogo više.

Jedna   od   najznačajnijih   stvari   o   kojoj   treba   dobro   razmisliti   prilikom   izgradnje   ili

rekonstrukcije objekata je sistem grejanja i klimatizacije. Na raspolaganju su različiti sistemi, a
generalno   se   mogu   razvrstati   po   energentu   koji   se   koristi   i   po   načinu   na   koji   zagrevaju
prostor.Udaljem tekstu je analizirana energetska efikasnost kotlova sa posebnim naglaskom na
industrijski   parni   kotao,   kakav   se   najčešće   susreće   u   domaćoj   industriji,   kako   bi   se   na
reprezentativnom primeru najočiglednije prikazale mogućnosti racionalizacije potrošnje goriva
povećanjem efikasnosti rada odabranog parnog kotla pri realnim pogonskim uslovima, kada se
parametri rada kotla praktično stalno menjaju. Cilj analize je utvrđivanje mogućnosti povećanja
efikasnosti rada blok kotlova pri dinamiškoj promeni parametara rada sa aspekta eksploatacije
blok kotlova u različitim režimima rada, odnosno, efikasnije usklađivanje pogonskih potreba
potrošača   i   parametara   rada   kotla,   što   na   kraju   može   rezultovati   racionalnijom   potrošnjom
energije i pravilnijim opterećenjem kotla tokom vremena eksploatacije.

2

1.0   PROCES  SAGOREVANJA , TOPLOTNA MOĆ GORIVA

Sagorevanje   je   proces   oksidacije,   odnosno   hemijskog   vezivanja   kiseonika   iz   vazduha   sa

sagorljivim sastojcima goriva, pri čemu se stvara toplota. Sagorevanje tečnih i gasovitih goriva
počinje pomoću inicijalnog dejstva toplotnog izvora, obično malog plamena ili varnice, veoma
brzim gotovo trenutnim prekoračenjem granice paljenja, dok kod čvrstih goriva proces počinje
zapaljenjem.

Toplotnu moć goriva čini ona količina toplote koja se oslobađa pri potpunom sagorevanju

goriva, a iskazuje se u jedinicama [kJ/kg]  za čvrsta  i tečna goriva ili [kJ/m

3

]  za gasovita goriva.

Toplotna moć ima dve vrednosti kod goriva koja sadrže vodonik, zbog čega se u produktima
sagorevanja pojavljuje vodena para. U tom slučaju se razlikuju donja i gornja toplotna moć
goriva, zavisno od toga da li se uzima u obzir toplota isparavanja vode u gasovima ili ne. Gornja
toplotna moć predstavlja sagorljivu moć (Ho) goriva kod koje je uzeta u obzir i toplota koja se
troši na isparavanje vode koja se sadrži u produktima sagorevanja. Donja toplptna moć (Hu),
predstavlja   grejnu   vrednost   goriva   koja   je   manja   od   gornje   toplotne   moći   za   iznos   toplote
isparavanja vode koja se sadrži u produktima sagorevanja. Obzirom da sva tehnička ložišta u
odvodnim   gasovima   sadrže   vodu   u   parnom   stanju,   kod   proračuna   sagorevanja   se   uopšteno
računa sa donjom toplotnom moći. Iz prethodnog sledi:

Ho =Hu +gh+ r

gh

+

w

100

   [kJ/kg] odnosno [kJ/m

3

], gde  su :

r = 2500 [kJ/kg] ili 2000 [kJ/m

3

] – entalpija isparavanja vode na 0 °C

w – sadržaj vode u u gorivu u %

h – sadržaj vodonika u gorivu u %

Hu- donja toplotna moć goriva u [kJ/kg], odnosno u [kJ/m

3

]

Toplptna   moć   čvrstih,   tečnih   i   gasovitih   goriva   može   se   tačno   odrediti   samo   pomoću

kalorimetra.   Kada   je   poznat   sastav   goriva,   može   se   empirijski   odrediti   približna   vrednost
toplotne moći goriva:

Hu = 34,8c + 93,9h + 10,5s+6,3n – 10,80o – 2,5w [MJ/kg], gde su:

c - sadržaj ugljenika, [kg/kg],

h - sadžaj vodonika , [kg/kg],

n - sadžaj azota,   [kg/kg],

o - sadržaj kiseonika, [kg/kg],

s  - sadržaj sumpora, [kg/kg],

w - sadržaj vode, [kg/kg].

Sastav proizvoda sagorevanja pri sagorevanju 1kg [1m3] goriva , tečnog, gasovitog  ili čvrstog
može se predstaviti na sledeći način:

background image

4

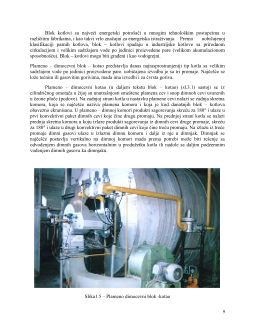

1.1.1  Kotlovi sa plamenim cevima

do 12 MW jedan gorionik

12-20 MW dva gorionika

Kotlovi sa plamenim cevima se često nazivaju “blok kotlovi”, pošto stižu na lokaciju kao

blok   i   kad   se   isporuče   potreban   im   je   dovod   vode   i   odvod   pare,   dovod   goriva   i   električni
priključci da bi bili spremni za rad.

Kotlovi do 12MW obično imaju jedan gorionik i komoru za sagorevanje, oni između 12 i 20
MW su opremljeni sa dva gorionika. U nekim od ovih kotlova sa dvostrukim ložištem cevi
dimnih  gasova  se  vode odvojeno  kroz kotao,  što  omogućava  efikasniji  rad  sa samo  jednim
gorionikom i smanjenje angažovane snage. Ukoliko bi cevi dimnih gasova bile zajedničke za oba
gorionika, loženje sa jednim gorionikom bi rezultiralo niskim izlaznim temperaturama dimnog
gasa i mogućnošću pojave korozije.

Slika 1.1 Kotlovi sa plamenim cevima, blok kotao [4]

5

Klasifikacija:

prema broju prolaza dimnih gasova kroz prostor kotla (najčešće 3 prolaza)

prema skretnoj komori na kraju komore za sagorevanje gde gasovi prave jedan U zaokret
pre nego što uđu u prvi komplet plamenih cevi. Ova komora se može montirati  i spolja, a
može biti u okviru vodenog plašta.

Ovi kotlovi se klasifikuju prema broju prolazaka toplih gasova sagorevanja kroz kotao.

Za prvi prolazak se uzima prolazak kroz komoru za sagorevanje (plamena cev), nakon koje
može da se nalazi do tri kompleta cevi dimnih gasova. Druga klasifikacija se odnosi na
skretnu komoru na kraju komore za sagorevanje gde gasovi prave jedan

U

 zaokret pre nego

što uđu u prvi komplet plamenih cevi. Ova komora može biti u okviru vodenog plašta, a
takođe se može montirati  i spolja.

Slika 1.2   Tropromajni kotao [3]

background image

7

Vrata kotla se otvaraju levo ili desno i omogućuju lak prilaz do ložišne komore. Kotao odlikuju
mali otpori na strani dimnih gasova kao i na strani vode. Kotao se nalazi na okviru od čeličnih
profila gde je dostavljeno za prihvat viljuškarem tako da je manipulacija sa kotlom veoma laka.

1.1.2  Kotlovi sa vodogrejnim cevima

Koriste   za   proizvodnju   velikih   količina   vodene   pare,   gde   postoji   potreba   za
pregrejanom parom,

Pojedinačna snaga preko 20 MW i/ili pritisci iznad 24 bar

Prednost: brzo reaguje na promene opterećenja

Kotlovi sa vodogrejnim cevi se obično koriste za proizvodnju velikih količina vodene pare,
gde postoji potreba za pregrejanom parom, ako postoji zahtev za pojedinačnom snagom
preko 20 MW i ili pritiscima iznad 24 bar. U ostalim slučajevima, kotlovi sa plamenim
cevima su bolja i jeftinija opcija.

Tri tipa konstrukcije:

sa prirodnom cirkulacijom fluida (termosifonski efekat)

sa prinudnom cirkulacijom fluida (cirkulaciona pumpa)

protočni kotao

Tradicionalna konstrukcija kotlova sa vodenom cevi zasniva se na cirkulaciji vode do

koje dolazi kao rezultat fenomena termosifonskog efekta – voda koja ključa u cevima je manje
gustine od vode u „donjim“ cevima i zato se penje uvlačeći hladnu vodu da je zameni (slika a).
Kompaktnija konstrukcija ovog kotla uključuje cirkulacionu pumpu da potiskuje vodu kroz cevi
(slika b), a koriste se i varijante protočnog kotla (slika c)
