ЕЛАБОРАТ ЕНЕРГЕТСКЕ ЕФИКАСНОСТИ
за објекат
Стамбена зграда са 3 стамбене јединице
Старе Цигле 10 у Новом Саду
кандидат:
Борис Браовић
ПРОЈЕКТНИ ЗАДАТАК
За постојећи објекат инвеститора Радуловић Богданке потребно је
израдити елаборат енергетске ефикасности и издати пасош енергетске
ефикасности.
Објекат се налази у Новом Саду на парцели 2601/4 КО Ветерник
Објекат је састављен из три независне стамбене јединице и спратности је
1+Пот.
Инвеститор:
Радуловић Богданка
_______________________
Нови Сад 15.11.2012.
4.
ПОДАЦИ О ТЕРМОТЕХНИЧКИМ СИСТЕМИМА
.Извод из техничког описа
.Систем грејања
.Систем климатизације
.Систем за припрему СТВ
.Губици топлоте
.Фактор облика зграде и удео транспарентних површина

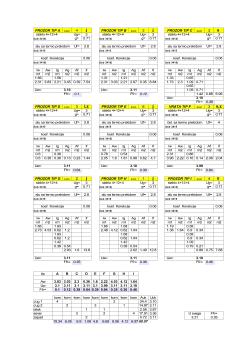

.Трансмисиони губици топлоте зграде
HT
[W/K]
. Површински трансмисиони губици
HTS
[W/K]
. Линијски трансмисиони губици
HTB
[W/K]
. Укупни трансмисиони губици
HT
[W/K]
. Специфични трансмисиони губиткак топлоте зграде
.Вентилациони губици топлоте зграде
Hv
[W/K]
.Укупни губици топлоте
.Улазни подаци за прорачун добитака топлоте
.Оријентација и површина позиција
.Улазни подаци за прорачун добитака од Сунчевог зрачења
.Улазни подаци за прорачун добитака топлоте од унутрашњих извора
5.
ПОДАЦИ О СИСТЕМУ ГРЕЈАЊА И НАЧИНУ РЕГУЛАЦИЈЕ
6.
ЕНЕРГЕТСКЕ ПОТРЕБЕ ЗГРАДЕ
. Прорачун годишње потребне финалне енергије за грејање
Образац – Елаборат енергетске ефикасности зграде

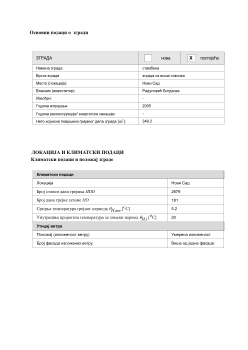

ОПШТИ ПОДАЦИ О ЗГРАДИ
Технички опис зграде
- Предмет Елабората енергетске ефикасности је стамбена зграда са 3 стамбене
јединице на адреси Старе Цигле 10 у Новом Саду (на парцели 2601/4 КО Ветерник),
корисна површина грејаног простора 349м2
- Зграда је изграђена 2005 године. Положај зграде је на ивици плаца и не дели
заједнички зид ни са једним околним објектом. Објекат је спратности П+Пот. Са три
стамбене јединице са засебним улазима и раздвојеним инсталацијама. Оријентација
објекта је таква да је дужа страна у правцу исток-запад ( са стамбеним јединицама
управним на овај правац – тако да сваки стан има приближно исту оријентацију
према југу односно северу). Терен на коме је изграђена зграда је раван и налази се уз
одбрамбени насип од Дунава који га релативно штити и од ветра.
- На северној страни се налази минимална површина прозора . Према истоку и западу
та површина је готово занемарлјива , док је према југу готово комплетна фасада
приземља транспарентна са стаклеником испред.
- Распоред просторија је такав да су дневне собе оријентисане према југу, а кухиње и
спаваће собе према северу
- Објекат нема уграђену вештачку вентилацију, а од климатизације се користе
јединице сплит система. Грејање је на гас помоћу гасног котла и цвеног развода и то:
подно грејанје у приземлју и радијаторско у поткровљу. Свака стамбена јединица
има сопствени котао као и раздвојено мерење и регулацију.
сл.3 фасада јужна и источна страна (модел)
сл.4 основа приземља
