Sadržaj
Uopšteno o elektroenergetskim sistemima
Osnovni delovi elektroenergetskog sistema
Elektroenergetski sistem Srbije

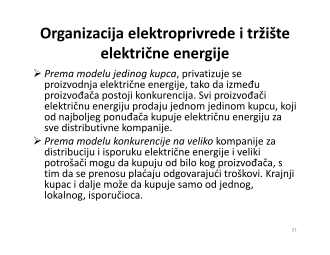

Organizacija elektroprivrede i tržište električne
Organizacija elektroprivrede i tržište električne
energije
Osnovni pojmovi
2
Osnovni delovi elektroenergetskog
sistema
•
Tehnološki proces u EES sastoji se od sledećih faza:
obezbeđivanje dovoljnih količina primarnih oblika
energije,
proizvodnja
električne energije,
prenos i distribucija
(raspodela) električne energije
prenos i distribucija
(raspodela) električne energije
do konačnih potrošača,
potrošnja
električne energije.
•
Elektroenergetski sistemi obuhvataju područja jedne ili
više država pa se i upravljanje EES vrši iz više centara.
•
Osnovne tehnološke celine, centre upravljanja i tokove
energija, informacija i upravljačkih akcija u EES prikazuje
Slika 1.
4
Osnovni delovi elektroenergetskog
sistema
PROIZVODNJA
PRENOS
DISTRIBUCIJA
POTROŠNJA
5
CENTAR
UPRAVLJANJA
MREŽNI CENTAR
UPRAVLJANJA
DISTRIBUTIVNI CENTAR
UPRAVLJANJA
TOK ENERGIJE
UPRAVLJAČKE AKCIJE
TOK INFORMACIJA
Osnovni delovi elektroenergetskog
sistema
•
Električna snaga se po jednom vodu može prenositi sa
većim naponom i manjom strujom, ili, obrnuto, sa
manjim naponom a većom strujom.
•
Gubici transporta električne energije vodom srazmerni
su kvadratu struje (
RI
2
t
).
•
Zato su i naponski nivoi koji se koriste u prenosu veoma
•
Zato su i naponski nivoi koji se koriste u prenosu veoma
visoki i viši su od naponskih nivoa koji se koriste u
distribuciji električne energije.
•
Tako se u našem EES u prenosu koriste naponski nivoi
400kV, 220kV i 110kV, a u distribuciji 110kV, 35kV, 20kV
i 10kV (u velikim industrijskim pogonima i naponski
nivoi od 6kV i 3kV).
7
