Visoka škola "CEPS - CENTAR ZA POSLOVNE STUDIJE" Kiseljak
SEMINARSKI RAD
Distributivne mreže
TEMA: Elementi distributivnih mreža
MENTOR: STUDENT:
Prof. Predrag Sehovic Dzemal Velic
Kiseljak,2016.
2
Sadržaj:
1 Nadzemni vodovi
(Osnovni elementi nadzemnog voda).......................................3
Stupovi.............................................................................................................................3
Vodiči...............................................................................................................................5
Izolatori
............................................................................................................................6

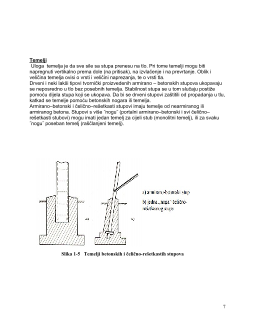

Temelji...........................
..................................................................................................
7
2 Kablovski vodovi
.............................................................................................. ...8
Samonosivi kablovski snop............................................................................................10
3 Transformatori
....................................................................................................10
Dijelovi transformatora(slika)..........................................................................................11
Uzemljenje transformatora.............................................................................................12
4 Potrošaći
...............................................................................................................12
Vrste i karakteristike pojedinačnih trošila.......................................................................13
Dnevni dijagram opterećenja i varijacije opterećenja.....................................................14
5 Ostali elementi distribucijske mreže
(kondenzatorske baterije i
prigušnice)..........
.........................................................................................................15
LITERATURA
................................................................................................................17
4
Materijali za izradu stupova su:
• Drvo – karakterizira ga mala težina, brza montaža, relativno je jeftino, ali je kratkog
životnog vijeka pa su takvi stupovi dosta skupi u pogonu. Danas se drveni stupovi ne
ugrađuju, ali su u distribucijskim mrežama vrlo česti, pogotovo u niskonaponskoj mreži.
• Armirani beton – ovakve stupove karakterizira velika težina, dugotrajnost, te mala
potreba za održavanjem. U distribucijskoj mreži se koriste za vodove srednjeg i niskog
napona. U niskonaponskoj mreži se pretežno koriste betonski stupovi.
• Čelik (čelično-rešetkasti stupovi) – u distribucijskoj mreži redovito se koriste za 35 kV
mrežu, a vrlo često i za 10(20) kV mrežu. Konstrukcija ovakvih stupova je rešetkasta, i
pokazala se jako dobrom s obzirom na mehanička naprezanja. Problem kod čelično-
rešetkastih stupova je konstantna izloženost vlazi i zraku pa dolazi do korozije metala
(pocinčavanje...).
Slika 1-1 Tipične siluete drvenih stubova
Slika 1-2 Tipične siluete armirano-betonskih stubova
5
Slika 1-3 Tipične siluete čel.-reš. Stubova 35kV,primjer čel.-reš. Stubova 10(20)kV
Vodiči
Vodiči kao osnovni funkcionalni element električnog voda imaju zadatak voditi električnu
struju i jedini su aktivni dio voda. Uslijed vlastite težine vodiči su mehanički opterećeni, a
zbog činjenice da se protjecanjem struje kroz vodič stvaraju Jule-ovi gubici to ih čini
termički napregnutima. Vodiči mogu biti izrađeni u obliku žica ili užadi, pri čemu se za
prijenos većih snaga koriste isključivo vodiči u obliku užadi. Za izradu električnih vodiča
nadzemnih vodova uzimaju se razni materijali, od kojih se traži dobra električna
vodljivost, velika mehanička čvrstoća, dobra mogućnost obrade, otpornost od korozije i
starenja te prihvatljiva cijena. Sva navedena svojstva ne mogu se naći u samo jednom
materijalu (tzv.
homogeni vodiči
), pa se često primjenjuju tzv.
kombinirani vodiči
koji
se sastoje iz najmanje dva različita materijala.
Presjek vodiča i materijal od kojeg je izrađen definiraju maksimalno dozvoljenu struju
(In) koja smije trajno protjecati vodom u pogonu. Veće struje od nazivnih su dopuštene
ali u kraćem vremenu, ovisno o iznosu struje.
