UVOD
•
Detektori prisustva utvrđuju da li su se u definisanoj zoni poja
vili jedan ili više
objekata.
• Senzori pokreta (kretanja) reaguju samo u slu
č
aju kada objekat menja položaj.
• Oba tipa senzora se koriste u zaštiti objekata od provale, detekciji prisustva lica u
nedozvoljenoj zoni (npr. aerodromi), spre
č
avanju da operatar bude ugroženi pri radu
sa opasnim alatima (ulaz u zonu cirkularne testere), uštedi energije (automatsko
paljenje svetla pri ulasku osobe u prostoriju i gašenju svetla pri napuštanju
prostorije), u radu novijih ku
ć
nih aparata i igra
č
aka, i drugo.
• Naj
č
eš
ć
i senzori detekcije prisustva i kretanja:
– Senzori promene pritiska vazduha – detektuju promenu u vazdušnom pritisku
prilikom otvaranja vrata ili prozora.

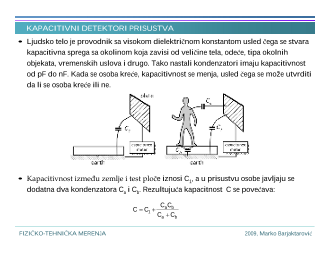

– Kapacitivni – detektuju kapacitivnost koju poseduje ljudsko telo.
– Akusti
č
ni – detektuju zvuk koji proizvode ljudi pri kretanju.
– Fotoelektri
č
ni – presek svetlosnog snopa prolaskom objekta.
– Optoelektri
č
ni – detekcija varijacije osvetljenja i opti
č
kog kontrasta u zašti
ć
enoj
oblasti.
– Prekida
č
i pritiska – duge niti osetljive na pritisak koje se postavljaju ispod poda
kako bi se utvrdilo nedozvoljeno prisustvo.
FIZI
Č
KO-TEHNI
Č
KA MERENJA
2009, Marko Barjaktarovi
ć
MIKROTALASANI DETEKTORI KRETANJA
• Glavna prednost u odnosu na druge tipove detektora kretanja je što mogu pokriti
ve
ć
u oblast i ve
ć
a rastojanja, pri
č
emu funkcionišu u širem temperaturnom
opsegu, a njihovom ispravnom radu ne smeta vlaga, magla, vetar, prašina.
• Princip rada se zasniva na emitovanju elektomagnetnog talasa u radio
frekvencijskom opsegu (RF) u pravcu zašti
ć
ene zone. Naj
č
eš
ć
e su frekvencije
10.525 GHz (X opseg) i 24.125 GHz (K opseg). Talasna dužina u X opsegu od
λ
= 3
cm omogu
ć
ava prolazak kroz sve sitne
č
estice (vodena para, prašina), a dovoljno
je kratka da se odbija na ve
ć
im objektima.
• Pored oscilatora, potrebna je i antena koja se bira na osnovu aplikacije
(fokusiraju
ć
a svojstva). Ubo
č
ajeno je da su široko ugaone antene zna
č
ajno kra
ć
e
od antena sa uskim uglom emitovanja. Oscilator radi ili u sinusnom ili u
impulsnom režimu. Impulsni režim se koristi da bi se smanjila potrošnja energije.
• Deo signala oscilatora se koristi kao referenca, dok se ve
ć
i deo emituje antenom.
Nakon refleksije od objekta upoređuje se fazna razlika između re
ferentnog i
detekovanog signala. Fazna razlika je u direktnoj vezi sa rastojanjem objekta. Za
detekciju kretanja, naj
č
eš
ć
e se koristi Doplerov efekat.
