Visoka škola "CEPS - CENTAR ZA POSLOVNE STUDIJE" Kiseljak
SEMINARSKI RAD
Energetska elektronika
TEMA: Frekvencijski pretvarači
MENTOR: STUDENT:
Prof. Milorad Stankovic Semir Kulenovic
Kiseljak,2016.
2
Sadržaj
1
…
Uvod
……………………………………………………………………………………………………….…3
2
…
Upoznavanje i rukovanje s osnovnim funkcijama frekvencijskog pretvarača DANFOS FC302
...........3
2.1
…
Programiranje digitalnih ulaza i
izlaza………………………………………………………………….….5
2.2…
Programiranje analognih ulaza i
izlaza………………………………………….……………………………………..…..6
2.3….Upravljački algoritmi frekvencijskog pretvarača FC
302……………………………………………..…...6

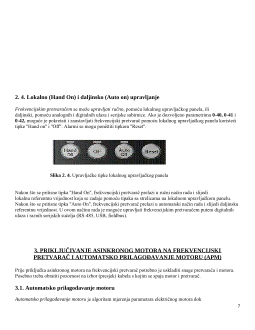

2.4….Lokalno (Hand On) i daljinsko (Auto on)
upravljanje…………………………………………………..…7
3...
Priključivanje asinhronog motora na frekvencijski
pretvarač i automatsko prilagodjavanje motor…7
3.1….Automatsko prilagođavanje
motoru……………………………………………..…………………………7
4
…
Program MCT 10 Set-up.………………………………………………………………………………......10
4.1….Povezivanje frekvencijskog pretvarača i
računala………………………………………………………..11
4.2….Rukovanje programom MCT 10…………………………………………………………………………
11
4.3….Promjena postavki
parametara………………………………………………………………………...….13
4.4.…Usporedba parametara……………………………………………………………………………………
14
4.5…. Učitavanje i upis parametara frekvencijskog
pretvarača………………………………………………...14
4.6…. Funkcija Scope…………………………………………………………………………………………..14
4
S
lika 2.1.
Principijalna šema frekvencijskog pretvarača
Slika 2.2.
Šematski prikaz energetskog dijela pretvarača
Ispravljač je diodni (neupravljivi) u trofaznom mosnom spoju. Ispravljeni napon mreže da se filtrira
kondenzatorom u istosmjernom među krugu i dovodi na izmjenjivač u trofaznom mosnom spoju. U
istosmjernom među krugu se takođe nalaze i prigušnice koje prigušuju struje viših harmonika.
Prigušnice povećavaju otpornost pretvarača na promjene napona napajanja i produžuju mu životni vijek.
Ponašanje FC 302 pri kratkom spoju zavisi od tri strujna transformatora u fazama motora i zaštiti uklanjanja
zasićenja sa povratnom vezom od kočnice.
FC 302 je frekvencijski pretvarač (slika 2.3.) visokih performansi za zahtjevne aplikacije. Može
raditi s različitim algoritmima upravljanja. FC 302 može pokretati sinkrone motore s permanentnim magnetima
kao i kavezne asinhrone motore.
5
Slika 2.3.
Frekvencijski pretvarač Danfoss FC 302
Postavljanje parametara pretvarača, kojima se određuje način i kvaliteta upravljanja, moguće je
pomoću lokalnog upravljačkog panela ili pomoću računala, tj. programa MCT 10 Set-up. Parametri pretvarača
su podijeljeni u grupe prikazane u tablici 2.1.
Tablica 2. 1.
Grupe parametara frekvencijskog pretvarača FC 302
Oznaka grupe parametara
Naziv grupe parametara
0
Rukovanje / Displej
1
Opterećenje i motor
2
Kočnice
3
Reference / Rampe
4
Granične vrijednosti / Upozorenja
5
Digitalni ulaz / izlaz
6
Analogni ulaz / izlaz
7
Kontroleri
8
Komunikacije i opcije
9
Napredna logika
10
Posebne funkcije
11
Informacije o pretvaraču
12
Očitanje podataka
2. 1. Programiranje digitalnih ulaza i izlaza
Parametri za programiranje digitalnih ulaza i izlaza nalaze se u grupi parametara
5.
Pomoću
parametra
5-00
moguće je odrediti
vrstu logike
(PNP ili NPN). PNP logika daje logičku nulu ako je na ulazu
napon manji od 5 V, a logičku jedinicu ako je napon na ulazu veći od 10 V. NPN logika daje logičku nulu ako
je na ulazu napon veći od 19 V, a logičku jedinicu ako je napon na ulazu manji od 14V. Priključci
27
i
29
se
mogu programirati kao ulazi ili kao izlazi, ovisno o postavkama parametara
5-
01,
odnosno
5-02.
Priključci
27
i
29
mogu biti programirani i kao impulsni izlazi. Digitalni ulazi na priključcima
29
i
33
imaju dodatne funkcije
brojača. Moguće je povećavati ili smanjivati vrijednost brojača A, odnosno B. Priključak
37
služi za sigurnosno
zaustavljanje.
