Tema: Funkcije signalizacije u uopštenim mrežama

Predmet: Komutacioni sistemi

Profesor: dr Srđan Jovković

Novembar 2018.godine, Niš

Mentori:
Anđela Drvarević

PEk 12/17

Sanja Petrović

PEk 9/17

Sadržaj:

Funkcije komutacionog sistema…………………………………..…………3
Blok šema komutacionog sistema………………………………………….4
Signalizacija sa okolinom……………………………………………….……5
za rad sa učesničkim aparatima – telefonima…………………………….6

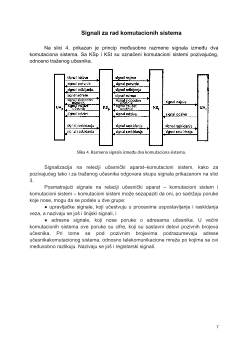

Signali za rad komutacionih sistema………………………………….....…6

Telefonski sistemi signalizacije

…………………………………………....8

Signalizacije u telefonskoj mreži

……………………………………………10

Pretplatnička signalizacija…………………………………………………10
Mrežna signalizacija……………………………………………………..11
R2 signalizacija, najraširenija analogna mrežna signalizacija…………13
R2 digitalna signalizacija……………………………………………….…...15
Linijska signalizacija..............................................................................

Signalizacija po zajedničkom kanalu……………………………………...16
Signalizacioni sistem 7 - signalizacija po zajedničkom kanalu……….....18
Registarska mreža................................................................................

Signalizacione jedinice..........................................................................

Upravljanjeporuka...............................................................................

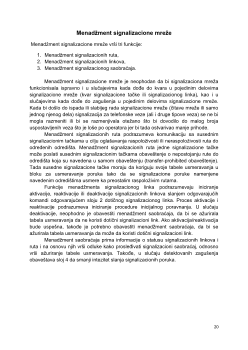

Menadžment signalizacione mreže.......................................................

Međutim, korisnik može biti i automat (računar). U oba slučaja upotrebićemo

termin   korisnik   telekomunikacione   mreže.   Za   poruke   koje   se   razmenjuju   između
učesnika   u   telekomunikacionoj   mreži   koristiće   se   termin   učesničke   poruke.   Pod
spojnim   putevima   u   telekomunikacionim   mrežama   podrazumijevaju   se   tehnička
sredstva koja omogućavaju prenos poruka između različitih tačaka mreže. Njima se
ostvaruju   veze   učesničkih   aparata   sa   komunikacionim   sistemima   i   obrnuto,   kao
ikomunikacionih sistema međusobno.

Komutacioni sistemi su tehnička sredstva koja omogućavaju usmeravanje

puteva u telekomunikacionoj mreži između učesnika koji imaju potrebu za razmenom
poruka. To podrazumeva da kad prestane potreba za razmenom poruka, između dva
korisnika,da se veza, putem ovih sistema, raskine. Međutim, u specijalnim
slučajevima uspostavlja se veza i tri ili više korisnika/učesnika.

Proces uspostavljanja i raskidanja veza u komuntacionim sistemima naziva se

komutacionim procesom. Ili samo komutacijom, pa otuda potiče i njen naziv.

Blok šema komutacionog sistema

Osnovni elementi komutacionog sistema, prikazani na slici 3.2, su:

● učesnički pribori (UP1-UPn)
● spojni organi (SO1-SOk)
● prenosnici (PN1-PNm)
● komutaciono polje (KP) i
● upravljački organ (UO).
Učesnički pribori su organi kojima se sprežu učesnički aparati sa

komutacionim poljem radi ostvarivanja prilagođenja u električnom smislu. S druge
strane pomoću njih se vrši razmena svih signala koji nose upravljačke poruke, a
potrebni su za ostvarivanje i raskidanje veze odgovarajućih učesnika. Svi putevi ovih
signala, koji vode prema upravljačkom organu, označeni su isprekidanim linijama.

Sponji organi učestvuju u uspostavljanju i raskidanju lokalnih veza tj. veza

učesničkih aparata priključenih na posmatrani komutacioni sistem.

Slika 2. Šema komutacionog sistema

Prenosnici su organi kojima se spreže komutaciono polje sa spojnim putevima

koji vode prema drugim komutacionim

sistemima. Drugim rečima to su organi čijim posredstvom se ostvaruju dolazne

i odlazne veze učesnika, kao i trenzitne veze.

Komutaciono polje spregnuto je sa svim učesničkim priborima, prenosnicima i

spojnim organima. Njegova funkcija je da ostvari komutacioni proces za učesnike koji
to traže, odnosno da uspostavi vezu između aparata pozivajućeg i traženog
učesnika, omogućujući na taj način razmenu učesničkih poruka, a po završetku ove
razmene da raskine vezu. Upravljanje komutacionim procesom obavlja upravljački
organ.

Upravljački organ spregnut je sa svim ostalim organima komutacionog sistema

što mu omogućava da vrši upravljačku funkciju u komutacionom sistemu. Postoje
različiti principi organizacije obavljanja upravljačkih funkcija, počevši od
decentralizovanih pa do jednog centralizovanog upravljačkog organa.

Osim organa prikazanih na slici 2. postoje organi koji imaju pomoćnu ulogu u

ovom procesu, kao što su: izvori za napajanje, razdelnici, organi za ispitivanje
ispravnosti rada i sl. Ili specijalni organi kao što su: brojači tarife, prijemnici i
predajnici signala koji nose upravljačke poruke itd.

Signalizacija sa okolinom

Pod okolinom komutacionog sistema podrazumevaju se svi učesnici koje

komutacioni sistem opslužuje. Signali koji nose upravljačke poruke se pojavljuju pri
procesu uspostavljnja i raskidanja veza između učesničkih aparata.

U zavisnosti od toga kako su učesnici spregnuti sa komutacionim sistemom,

posmatrani signali se mogu podeliti na dve vrste:
● signali za rad komutacionog sistema sa učesničkim aparatima,
● signali za međusobni rad komutacionih sistema u telekomunikacionoj mreži.
