УНИВЕРЗИТЕТ  У  БЕОГРАДУ

ГРАЂЕВИНСКИ  ФАКУЛТЕТ

КАТЕДРА  ЗА  ГЕОДЕЗИЈУ  И  ГЕОИНФОРМАТИКУ

ГЕОДЕЗИЈА  У  ФОРМИРАЊУ  ИНФОРМАЦИОНИХ

СИСТЕМА  ИНЖЕЊЕРСКИХ  ОБЈЕКАТА

- Семинарски рад -

Професор:                                                                                               Студент:

 др Загорка  Госпавић  дипл.геод.инж.                                                   Ђорђе Кисо 1522/11

 Асистент:



Милутин  Пејовић  дипл.геод.инж.





  Београд, септембар  2014

2

Садржај

Задатак

.....................................................................................................................................3

1.

Увод

...................................................................................................................................4

2.

Основе ArcGIS софтверског пакета

...........................................................................5

3.

Организација података

.................................................................................................8

4.

Геореференцирање скениране подлоге........................................................................12

4.1

О дигитализацији и геореференцирању................................................................12

4.2

Поступак геореференцирања..................................................................................12

5.

Дефинисање појаса експропријације

.......................................................................16

5.1

Издвајање граничних тачака појаса експропријације..........................................18

5.2

Издвајање фронтова појаса експропријације........................................................20

5.3

Дефинисање геодетске основе за обележавање....................................................21

6.

ModelBuilder

.................................................................................................................. 22

7.

Пројекат геодетског обележавања појаса експропријације

................................24

7.1

Општа документација............................................................................................. 25

7.1.1

Извод из решења о упису геодетске организације у судски регистар........26

7.1.2

Решење о одређивању одговорног извођача радова  и вршиоца унутрашње

контроле.......................................................................................................................... 29

7.1.3

Потврда   да   одговорни   пројектант   и   вршилац   унутрашње   контроле

испуњавају законом прописане услове........................................................................31

7.1.4

Извештај о извршеној техничкој контроли...................................................33

7.2

Основе за израду пројекта...................................................................................... 35

7.3

Технички извештај.................................................................................................. 36

7.3.1

Појас експропријације..................................................................................... 36

7.3.2 Тачке основне мреже............................................................................................ 37

7.3.3

Преломне тачке појаса експропријације........................................................38

7.3.4

Дефинисање методе и тачности обележавања..............................................39

7.3.5

Упуство за обележавање..................................................................................40

7.3.6

Техничка   документација   и   извештај   о   реализацаији   геодетcког

обележавања...................................................................................................................40

8.

Закључак

........................................................................................................................42

9.

Литература

....................................................................................................................43

10.

Прилози

....................................................................................................................... 44

background image

4

1. Увод

Дефиниција   експропријације:



Eкспропријацијa

подразумева   принудно

одузимање   приватне   својине   у   циљу  изградње   неког   објекта   од   општег   интереса.
Спроводи     се   у   име   државе   (државни   интерес)   или   јединице   локалне   самоуправе
(локални интерес). Општи интерес подразумева изградњу објеката од јавног значаја
(путеви,   железнице,   аеродроми,   болнице,   школе,...),   ширење   индустријске   зоне   или
реализацију   неких   других   великих   јавних   пројеката   која   ће   значајно   поправити
квалитет живота свих становника одређене државе или једног њеног дела.  Приликом
експропријације, од људи који су власници непокретности на подручју обухваћеном
експропријацијом   трајно   се   одузимају   те   непокретности   (или   неки   њихови   делови
уколико је у питању земљиште), уз правичну накнаду утврђену на основу тржишне
вредности експроприсане непокретности.

Циљ самог семинарског рада је израда пројекта експропријације ради изградње

пута,   што   подразумева   дефинисање   појаса   експропријације,   затим   утврђивање   које
парцеле упадају у појас експропријације (целе или једним делом) и затим одређивање
површине екпроприсираних парцела  /делова парцела како би се решили имовинско-
правни односи пре    почетка израде пројекта и изградње инфраструктурног објекта.
Поред тих задатака геодетски стручњак треба да одреди кординате  граничних тачака,
затим да дефинише геодетску основу са које ће се вршити обележавање и срачуна
елементе за обележавање граничних тачака инфаструктурног објекта, и на крају да
пропише техничке услове за реализацију пројекта.

За израду семинаског рада поред текста задатка добијени су и следећи подаци:

Лист  детаља  у .shp  формату

Парцеле  у .shp  формату

Делови  парцела  у .shp  формату

Мапа  у .tif  формату

Списак  тачака  геодетске  основе  у .shp  формату

5

2. Основе ArcGIS софтверског пакета

ArcGis  је један од најкомплетнијих  GIS  софтверских пакета. Он је производ

компаније  ESRI  из  SAD-а.  ArcGis  је веома распрострањен програм, како географски
тако   и   по   разним   структурама.   Свака   професија   у   којој   су   важне   геопросторне
информације   је   у   великој   мери   корисник   овог   програма.   Почевши   од   дигиталних
планова, разних мрежних анализа, 3D анализа и продукта, све су то поља у којима је
овај програм примарна опција за корисника. ArcGis према томе представља прилично
сложено и моћно окружење за рад са мапама и географским информацијама у области
GIS-а. Уколико узмемо у обзир чињенице да око 70% GIS корисника у свету користи
ESRI производе и да представништва ове компаније чине 30% GIS тржишта, сувишно
је причати о квалитету једног оваквог производа. ArcGis корисницима омогућава:

креирање и коришћење мапа;

прикупљање географских података;

анализу картираних информација;

дељење и откривање географских информација;

коришћење карата и географских информација у разним применама и

управљање географским информацијама у оквиру базе података.

На десктоп нивоу, ArcGIS садржи:

ArcReader

– омогућава преглед мапа креираних уз помоћ других Arc производа;

ArcView

  –   обављање   основних   просторних   анализа,   преглед   просторних

података   и  креирање   мапа   базираних   на   лејерима,   генерисање   извештаја   и
графикона;

ArcEditor

 – поред функција садржаних као у ArcView-у омогућава напредну

манипулацију шејп (shape) фајловима и геопросторним базама података , чиме
се  омогућава конкурентан рад са више корисника, вођење историје промена и
рад са већом количином података;

ArcInfo

 – поред функционалности ArcView –а и ArcEditor –а садржи могућности

за манипулацију, едитовање, напредну анализу и обраду података.

Такође   постоје   серверски   базиран   ArcGIS   који   садржи   ArcIMS,   ArcGIS

Server и ArcGIS Image Server. ArcGIS Desktop се састоји од неколико интересантних
апликација, које укључују: ArcMap, ArcCatalog, ArcToolbox, и ArcGlobe. ArcMap је
главна   компонента   ArcGIS   софтверског   пакета   за   процесирање   геопросторних
података.   Првенствено   се   користи   за   прегледање,   уређење,   креирање   и   анализу
геопросторних   података.  ArcMap  омогућава   кориснику   да   истржи   података   из
одређеног скупа података, симболизује карактеристике сходно томе, и да креира
мапе

.

background image

7

2.1 Терминологија   и   функционалности   ArcGis   Desktop

сервиса

Пре самог почетка рада у ArcGIS-овим екстензијама  ArcCatalog-у  и  ArcMap-у

даће се кратак осврт на основне дефиниције и терминологију која се користи у оквиру
ArcGIS-а.

Класе   ентитета

(Feature   classes)

  представљају   скупове   ентитета   који   имају   исту

геометрију и исте атрибуте.

Фјучр   скупови   података

(Feature  datasets)

представљају   скупове   повезаних   класа

ентитета који деле један кординатни систем.

ArcGIS   геоопросторна   база   података

представља   колекцију   просторних   података

различитих врста који су складиштени  у обичне датотеке на диску или у вишеструким
релационим   базама   података.   У   оквиру   ArcGIS   користе   се   три   различите   врсте
геопросторних база података и то:

ArcSDE

File geodatabase

 и

Personal  geodatabase

. У

оквиру семинарског рада користи се

File geodatabase.

File geodatabase

представља колекцију различитих скупова GIS података који се чувају

у фајловима на диску. Сваки скуп података је одвојен фајл на диску.

File geodatabase

је

у ствари фолдер на диску који као фајлове садржи скупове података.

8

3. Организација података

Први   корак   у   изради   семинарског   рада   је   покретање   апликације  ArcCatalog.

Након тога врши се повезивање са подацима на којим ће се вршити просторне анализе.
Овај корак се врши десним кликом на иконицу

folder conection/connect folder,

након

чега   се   отвара   падајући   мени  (

Слика   3.1

  ).   Фолдер   са   подацима   на   који   вршимо

конекцију у овом случају је

Група 6.

Слика  3.1

 – Креирање конекције на фолдер са подацима

По извршеној конекцији на фолдер са подацима, приступамо креирању празне

геопросторне базе података-

File geodatabase

у којој ћемо даље учитати податке над

којима ће се вршити    даље анализе и манипулације. Креирање празне геопросторне
базе врши се преко падајућег менија

File/New/File Geodatabase

Слика 3.2

). Затим и у

оквиру   ње   и   креирање

feature   dataset-

а   јер   се   подаци   (класе   ентитета)   учитавају   у

геопросторну   базу   података   у   форми   скупова   података   тзв.

dataset-

ова.   Као   име

новокреираног

dataset

-а   дато   је   име

Djordje.

Креирање

dataset-

ова   је   приказано   на

Слици

 3.3 .

background image

10

Наредни   корак   је   додељивање   проекције   и   кординатног   система  система  за

feature   dataset.

У   овиру   самог   софтвера   постоји   велики   број   већ   дефинисаних

кординатних   система   који   се   могу   користити.   Конкретно   кад   се   ради   о   подручју
територије     Републике   Србије,   усваја   се  државна   пројекција   тј.   Гаус-Кригерова
пројекција, са Hermannskogel датумом и са

 параметрима

 подешеним као на

Слици 3.4.

Слика  3.4

 – Задавање пројекције за feature dataset

Када је креирана геопросторна база података и

feature dataset

са  дефинисаним

кординатним системом може се приступити са учитавањем података/класа ентитета

Feature classes

како је приказано на

Слици 3.5

Слика  3.5 –

Учитавање података

           Након отварања прозора за увоз ентитета кликом на дугме

Browse

означавају се

класе   ентитета   које   је   потребно   учитати   у   геопросторну   базу   података,   како   је
приказано на

Слици 3.6.

11

Слика  3.6 –

Input features

Након што је дефинисана пројекција у

feature dataset

-у, у њу су увезени сви

добијени   .shp  фајлови,   којима   је   на   тај   начин   аутоматски   додељена   поменута
пројекција. Овим кораком смо завршили организацију података, а самим тим и рад у
ArcCatalog-у.

background image

13

алатке

Add Control Point.

Приликом повезивања темена користи се и алатка

Snapping

из

скупа

Editor

 за прецизно обележавање тачака.

Слика 4.1

-



Геореференцирање растерске подлоге

Слика 4.2

-



Приказ извршеног поступка геореференцирања

Након завршеног обележавања контролних тачака, потребно је отворити

View Link Table

из менија за геореференцирање.  Овде се виде  све контролне

тачке   (   уколико   имамо   више   од   три   тачке   приказаће   нам

RMSЕ

  –   средња

квадратна грешка ) са подацима о транслацији тачака по осама X и Y. Могу се

14

видети   и   резидуали   за   сваку   тачку,   где   се   треба   контролисати   да   ниједан
резидуал   не   пређе   10cm-

Слика   4.3

,   ако   је   задовољен   критеријум   на   свим

тачкама онда се наставља даље,  ако  није онда се избрише  та  тачка и  унесе
поново док се не испуни захтев.



  Слика 4.3

-



Приказ средње квадратне грешке

По   завршеном   геореференцирању,   приступамо   креирању   трајно

геореференциране   слике   помоћу   алатке

Rectify

која   се   налази   у   менију  за

геореференцирање- можемо да прихватимо подразумевану величину ћелије коју

ArcMap

  израчунава   или   да   поставимо   своју.  За   скениране   мапе,   можемо

оставити

resampling type

 подешен на

Nearest Neighbor

. Наведемо име и локацију

за нову слику и као формат поставимо  IMAGINE Image,  чиме ће се добити
слика у .img формату. Креирање геореференциране растерске подлоге приказан
је на

слици 4.4.

background image

16

5. Дефинисање појаса експропријације

Први корак при дефинисању појаса експропријације, је дефинисање нове класе

ентитета линијског типа коме смо додели име

Осовина,

на основу које ће се формирати

појас експропријације у ширни 15 m лево и десно од саме осовине. На

слици 5.1

испод

је приказан поступак креирања нове класе ентитета.

Слика 5.1

-



Креирање нове класе енитета-Осовина



По извршеном креирању нове класе енитета-

Осовина,

сад је потребно исцртати

осовину пута. Исцртавање осовине пута се врши преко алатке

Еditor

! Десним кликом

на  layer  осовине се одабере

edit features – start editing

,  а затим у  editor  менију

Create

features.

Када смо завршили са креирањем осовине пута, идемо на

Save Edits

и на крају

Stop Editing.

Исцртана осовина пута је приказана на

слици 5.2.

Слика Дефинисање појаса експропријације.2

 - Креирана осовина пута

17

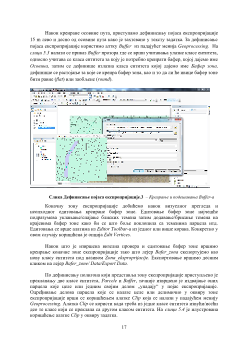

Након креиране осовине пута, приступамо дефинисању појаса експропријације

15 m лево и десно од осовине пута како је захтевано у тексту задатка. За дефинисање
појаса експропријације користимо алтку

Buffer

 из падајућег менија

Geoprocessing.

 На

слици 5.3

налази се приказ

Buffer

прозора где се врши учитавања улазне класе ентитета,

односно учитава се класа ентитета за коју је потребно креирати бафер, којој дајемо име

Осовина,

затим   се   дефинише   излазна   класа   ентитета   којој   дајемо   име

Бафер   зона,

дефинише се растојање за које се креира бафер зона, као и то да ли ће ивице бафер зоне
бити равне (

flat

) или заобљене (

round

).

Слика Дефинисање појаса експропријације.3

  – Креирање и подешавања Buffer-а

Коначну   зону   експропријације   добићемо   након   визуелног   прегледа   и

неопходног   едитовања   креиране   бафер   зоне.   Едитовање   бафер   зоне   најчешће
подразумева   уклањање/спајање   блиских   темена   затим   додавање/брисање   темена   на
крајевима   бафер   зоне   како   би   се   што   боље   поклопила   са   теменима   парцела   итд.
Едитовања се врше алатима из

Editor Toolbar

-a из једног или више корака. Конкретно у

овом случају коришћена је опција

Edit Vertices.

Након   што   је   извршена   визелна   провера   и   едитовање   бафер   зоне   вршимо

креирање коначне зоне експропријације тако што лејер

Bafer_zona

експортујемо као

нову класу ентитета под називом

Zona_eksproprijacije.

Експортовање вршимо десним

кликом на лејер

Bafer_zone/ Data/Export Data.

По дефинисању полигона који представља зону експропријације приступљено је

преклапању две класе ентитета,

Parcele

  и

Buffer

,  тачније извршено је издвајање оних

парцела   које   целе   или   једним   својим   делом   „упадају“   у   појас   експропријације.
Одређивање   делова   парцела   које   се   налазе   целе   или   делимично   у   оквиру   зоне
експропријације врши се коришћењем алатке

Clip

која се налази у падајућем менију

Geoprocessing.

Алатка

Clip

се користи када треба из једне класе ентитета извући/исећи

део те класе који се преклапа са другом класом ентитета. На

слици 5.4

је илустрована

коришћење алатке

Clip

у оквиру задатка.

background image

19

Слика Дефинисање појаса експропријације.

– Креиран нова класа ентитета

Prelomne_tacke

Због   проблема   са   добијањем   дуплих   тачака   на   местима   где   се   додирују   две

одсечене парцеле што проузрукује преклапање па с тим у вези потребно је извршити
генерализацију. Генерализација се врши на основу функције

Dissolve

која се налази у

оквиру

Geoprocessing

падајућег   менија.   Применом   алатке

Dissolve

генерализација

одређених ентитета врши се по неком од атрибута који им је додељен и који мора бити
исти   за   више   ентитета   из   класе   како   би   се   они   спојили   у   један.   У   оквиру   овог
семинарског   рада   генерализација   ће   се   вршити   на   основу  Y,X  кордината   тачака.  .
Критеријум за  избацивање  тачке  је  да има  исту вредност  Y  и  X  координате као  нека
друга  тачка.  Резултат   ове   операције  је  нова   класа  ентитета

Dissolve

.  Пре   саме

генерализације било је 97 тачака, а након генерализације тај број се спустио на цифру
од 43. За обележавање преломних тачака појаса експропријације на терену потребно је
издвојити тачке које се налазе на ободу експропријације. Селекција тачака се врши у
два корака.

Први корак је креирање новог ентитета који ће представљати граничну линију зоне. У
ту сврху користимо алатке

Polygon To Line,

класе

Features

скупа

Data Management

Tools

,   где   се   као   улазни   податак   користи

Buffer

,   чиме   се   добија   нови   ентитет

BufferToLine

. Други корак је употреба алатке

Intersect,

класе

Overlay

скупа

Analysis

Tools

  врши   преклапање   два   ентитета,   где   су   улазни   подаци   претходно   добијени

BufferToLine

и

Dissolve

. На овај начин се добијају јединствене тачке, које се налазе

само на граничном појасу експропријационе зоне, и у чијој се табели налазе  X  и  Y
координате. Новокреирани ентитет је дато име

Intersect1.

20

Слика  Дефинисање појаса експропријације.6

.  -



Издвајање тачака које се налазе  само на

граничном појасу експропријације

5.2 Издвајање фронтова појаса експропријације

Пошто је сад издвојена граница појаса експропријације може се прећи на други

корак приликом одређивања фронтова. За овај корак потребно је користећи алатку

Split

Line At Vertices,

класе

Features

скупа

Data Management Tools

која. На овај начин се

добија нови ентитет под називом

Clip_Split Line

. Овако су се добиле све линије

Clip-а

које су и на граници зоне и унутар зоне, тако да се сада коришћењем већ поменуте
алатке

Intersect

преклапају

Parcele



Clip_Split   Line

и

BufferToLine

, тако да се добије

гранична линија, подељена на фронтове између пређашње одређених коначних тачака.
На овом примеру се добија нови ентитет

Frontovi

.

Дужине   креираних   линијских   сегмената   тј.   фронтова   могуће   је   видети  у   табели   са
атрибутима у колони

Shape Lenght

. Користећи функционалности које се нуде у раду са

табелама ове вредности је могуће експортовати у одговарајућем формату.

background image

22

6. ModelBuilder

ModelBuilder је апликација која се користи за креирање, едитовање и управљање

моделима.   Модел   представља   низ   алата   и   података   међусобно   повезаних   у   процес
(

workflow

), тако да излаз из једног корака представља улаз за други корак процеса.

Такође, ModelBuilder се може посматрати као визелни програмски језик

Предности коришћења ModelBuilder-а се огледају у следећем:

ModelBuilder  је апликација лака за креирање и извршење процеса (

workflow

који се састоје од низа повезаних алата и података

Могу се креирати сопствени алати са ModelBuilder - ом. Алати који се креирају
са  ModelBuilder  -   ом   могу   се   користити  у   Python



скриптовању   и   другим

моделима.

ModelBuilder,  је заједно са скриптовањем, начин да се интегрише ArcGIS са
другим апликацијама.

ModelBuilder се покреће из

Geoprocessing

 менија. Додавање алата и података врши се

превлачењем из

Catalog

-a или

Search

прозора у

ModelBuilder

.

Повезивање података и алата врши се помоћу

Add Connection

алата.

Две основне употребе ModelBuilder-а су:

тренутно извршење низа креираних задатака;

креирање сопствених алата од модела који ће бити коришћени као и било који
други алати већ дефинисаних у оквиру

ArcToolbox

-a.

23

У првом кораку мануелно је исцртана осовина пута и урађен бафер око осовине. Ово је
урађено због едитовања саме бафер зоне. Након тога приступили смо изради модела.
Прво   се   ради   Clip   -преклапање   парцела   са   Buffer,   затим   се   табели   додаје   табела
Procenat која се рачуна помоћу Calculate field функције, и онда се извуку преломне
тачке Clip-а помоћу алатке Feature vertices to points. У исто време се од Buffer-а одваја
само гранична линија, помоћу алатке Polygon to line. Та линија и претходно добијене
тачке се преклапају алатком Intersect и добијају се граничне тачке, којима се затим
додају X и Y координате, алатком Add XY coordinates, након чега се додају два нова
поља која преузимају одговарајуће вредности координата, па се са две алатке Delete
field бришу поља добијена алатком Add XY coordinates. Тако добијене тачке се провуку
кроз алатку Dissolve која ће направити нову класу ентитета са коначним тачкама са
координатама.

На другој страни ће се од Clip-а издвојити граничне линије, које ће се пресећи алатком
Intersect са добијеном линијом Buffer-а и тако добити коначни фронтови.

Цео алгоритам се може видети на слици 6.1.

background image

25

Лиценца број: 381 2345 17

Унутрашња контрола:

Ђорђе Кисо, дипл. геод. инж.

Лиценца број: 381 3352 17

Менаџер пројекта:

Младен Кисо, дипл. геод. инж.

Београд, септембар 2014. год.

26

7.1 Општа документација

background image

28

РЕШЕЊЕ

Усваја   се   захтев   подносиоца   регистрационе   пријаве   те   се   у   Регистар   привредних
субјеката уписује

превођење предузетника

, са следећим подацима:

Пословно име предузетника :

Друштво са ограниченом одговорношћу за геодетске послове „Планум“ Београд
Матични број: 08570515
ПИБ : 101068523

Облик радње : Друштво са ограниченом одговорношћу за геодетске послове
Рок на који је радња основана : неодређено време
Датум почетка обављања делатности : 03.05.2004.
Општина,број   и   датум   решења   о   оснивању   радње   :  Београд,   275-303/2005-
06.03.10.2005.

Оснивач :
Име и презиме :
Милош Вучковић
ЈМБГ : 1509989785125
Адреса : Милоша Великога бр.15,
Седиште : Београд, Србија
Претежна   делатност   :

74204   –

Остале   архитектонске   и   инжењерске   активности   и

технички савети
Бројеви текућих рачуна : 105-0000405114007-11

Образложење

Подносилац   регистрационе   пријаве   Агенцији   за   привредне   регистре   Регистру
привредних   субјеката   дана   22.3.2006.   год.   поднео   је   регистрациону   пријаву   за
превођење предузетника у Регистар привредних субјеката као

Друштво са ограниченом одговорношћу за геодетске послове

„Планум“ Београд

Решавајући по захтеву подносиоца Регистрационе пријаве, с обзиром да су испуњени
Законом предвиђени услови, Регистратор је решио као у диспозитиву.
Нов   став   У   складу   са   чл.84.   став   1.   Закона   о   регистрацији   привредних   субјеката
(Службени гласник РС бр.55/04 и 61/05 ) , за ову регистрацију се не плаћа накнада.

Поука о правном леку:

29

Нов став Против овог решења може се изјавити жалба Министру надлежном за
послове привреде РС, у року од 8 дана од дана пријема решења, а преко Агенције за
привредне регистре.



________________

Регистратор:
Петар Петровић

background image

31

За израду и контролу техничке документације

ПРОЈЕКАТ ГЕОДЕТСКОГ ОБЕЛЕЖАВАЊА ПОЈАСА ЕКСПРОПРИЈАЦИЈЕ

Одређујем следећа стручна лица која испуњавају све Законом прописане услове:

Одговорни извођач радова:

             Петар Марић, дипл. геод. инж.

                                                             Лиценца бр. 372 9154 08

Вршилац унутрашње контроле:

 Кисо Ђорђе, дипл. геод. инж.

                                                             Лиценца бр. 381 3352 17

 Менаџер пројекта:                                         Младен Кисо, дипл. геод. инж.

 Београд, септембар 2014. године

32

7.1.3 Потврда да одговорни пројектант и вршилац унутрашње

контроле испуњавају законом прописане услове

На основу Закона о планирању и изградњи (СГ РС бр. 72 из 2009.) и Правилника о
садржини, начину, условима, надзору и контроли вршења геодетских радова у
инжењерско техничким областима (СГ РС, бр. 59 из 2002.) издајем

ПОТВРДУ

background image

34

7.1.4 Извештај о извршеној техничкој контроли

На основу Закона о изградњи и планирању (СГ РС бр. 72 из 2003.) и Правилника о
садржини, начину, условима, надзору и контроли вршења геодетских радова у
инжењерско техничким областима (СГ РС, бр. 59 из 2002.) подносим следећи:

ИЗВЕШТАЈ

35

о извршеној унутрашњој контроли књиге

ПРОЈЕКТА ГЕОДЕТСКОГ ОБЕЛЕЖАВАЊА ПОЈАСА ЕКСПРОПРИЈАЦИЈЕ

1. Техничка   документација   је   израђена   у   складу   са   захтевима   дефинисаним   у

Пројектном задатку Инвеститора.

2. Техничка документација је израђена у складу са законским одредбама, техничким

стандардима и нормативима чија је примена обавезна у пројектима ове врсте.

3. Постоји потпуна сагласност између вршиоца унутрашње контроле и одговорног

извођача радова.

Извештај извршиоца унутрашње контроле налази се у архиви Агенције за геодетске
услуге и пројектовање ˝Геоплан˝ из Београда.



 Унутрашња контрола: Ђорђе Кисо, дипл. геод. инж.




˝Геоплан˝
 Београд, јун 2013. год.



Директор: Милан Милановић

7.2 Основе за израду пројекта

Основе за израду пројекта чине :

Пројекат експропријације земљишта

Дигитални катастарски план

Списак тачака геодетске основе

background image

37



Број

Парцеле

Површина

Површина која

Процентуална

парцеле пре

се одузима

вредност

експропријациј

е

приликом

одузете

[m

2

]

експропријације

површине

[m

2

]

2045

4024

918

23

2179/1

1100

947

86

2180/1

3907

2421

62

2180/2

3615

832

23

2181

5625

799

14

2032/2

2069

1836

89

2179/2

1410

9

1

2044/1

434

333

77

2032/1

2123

546

26

2033/2

2803

1322

47

2044/2

1493

111

7

2044/3

1887

272

14

2044/4

335

243

73

2043

1701

402

24

Табела 1

- Парцеле обухваћене појасом експропријације

7.3.2 Тачке основне мреже

Геодетску основу за обележавање појаса експропријације чини мрежа од укупно

9 тачака које се све налазе на просечном растојању 150 m од појаса експропријације.
Обележавање   преломних тачака експроприационог подручја извршиће се са четири
тачке постојеће геодетске основе и узимаће се оријентације ка још две тачке. Списак
кордината тачака основне мреже са којих ће се вршити обележавање дат је у

Табели 2.

38

Тачке основне мреже

Број тачке

Y

X

P2133

7457635.51

4951412.06

P1570P

7457493.64

4951181.35

P1452

7457306.31

4951059.45

P220

7457455.76

4951377.58

P221

7457577.60

4951351.00

P227

7457506.45

4951225.99

P228

7457366.65

4951238.15

P234

7457443.9

4951120.99

P235

7457396.48

4951037.95

Табела 2

 – Тачке основне мреже

7.3.3 Преломне тачке појаса експропријације

Преломне   тачке   појаса   експропријације   су   уствари   граничне   тачке

катастараских   парцела   формираних     након   поступка   експропријације.  Списак   ових
тачака са њиховим координатама дат је у

Табели 3

и на терену ће се извршити њихово

обележавање.

Преломне тачке

Бр. Тачке

Y

X

1

7457369.681

4951111.610

background image

40

грешка одмерања, и

грешка фиксирања (материјализације тачке).

Приликом   израде   прорачуна   тачности   обележавања   креће   се  од   грађевинске

толеранције која износи ∆=20 mm. Затим се рачуна σp=∆/3. За грешку фиксирања тачке
на терену усвојена је вредност од 2 mm, што одговара материјализацији тачке дрвеним
кочићем са ексером.  Грешка датих величина је занемарена јер је основна  2D  мрежа
реализована тако  да  је грешка датих  величина занемарљива  у  односу  на  захтевану
тачност   обележавања.  Грешка   одмерања   за   положајно   обележавање   у   том   случају
износи 6.36 mm.

На основу усвојених вредности урађен је прорачун тачности у коме фигуришу

следећи извори грешака.

грешка мерења хоризонталног правца,

грешка мерења дужине,

грешка центрисања инструмента, и

грешка центрисања сигнала.

Прорачун   тачности   урађен   је   по   принципу   једнаких   утицаја   и   добијени   су

следећи резултати:

стандардна девијација правца износи

σ

P

=

10.50

' '

,

стандардна девијација дужине износи

σ

d

=

4.50

mm

,

стандардна девијација центрисања инструмента износи

σ

ci

=

6.93

mm

,

стандардна девијација центрисања сигнала износи

σ

cs

=

5.01

mm

.

Напомена: При изради прорачуна тачности коришћене су формуле из збирке задатака
из   Инжењерске   Геодезије/   22   задатак.   Грешка   фиксирања   од   2  mm  и   грађевинска
толеранциja од 20 mm је такође узете из збирке задатака- задатак 22.

7.3.5 Упуство за обележавање

На основу расположивих података прорачуна тачности и стања на терену изабрана је

поларна метода за обелешжавање!

Приликом обележавања тачака морају бити задовољени следећи услови:

стандардна девијација правца износи

σ

P

=

10

' '

стандардна девијација дужине износи

σ

d

=

4

mm

,

стандардна девијација центрисања инструмента износи

σ

ci

=

7

mm

Ова тачност се може остварити оптичким виском.

41

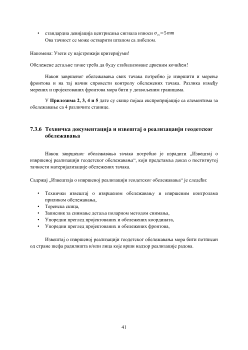

стандардна девијација центрисања сигнала износи

σ

cs

=

5

mm



Ова тачност се може остварити штапом са либелом.

Напомена: Узети су најстрожији критеријуми!

Обележене детаљне тачке треба да буду стабилизоване дрвеним кочићем!

Након   завршеног   обележавања   свих   тачака   потребно   је   извршити   и   мерење

фронтова   и   на   тај   начин   спровести   контролу   обележених   тачака.   Разлика   између
мерених и пројектованих фронтова мора бити у дозвољеним границама.

У

Прилозима 2, 3, 4 и 5

 дате су скице појаса експропријације са елементима за

обележавање са 4 различите станице.

7.3.6 Техничка документација и извештај о реализацаији геодетcког

обележавања

Након   завршеног   обележавања   тачака   потребно   је   израдити   „Извештај   о

извршеној реализацији геодетског обележавања“, који представља доказ о постигнутој
тачности материјализације обележених тачака.

Садржај „Извештаја о извршеној реализацији геодетског обележавања“ је следећи:

Технички   извештај   о   извршеном   обележавању   и   извршеним   контролама
приликом обележавања,

Теренска скица,

Записник за снимање детаља поларном методом снимања,

Упоредни преглед пројектованих и обележених координата,

Упоредни преглед пројектованих и обележених фронтова,

Извештај о извршеној реализацији геодетског обележавања мора бити потписан

од стране шефа радилишта и/или лица које врши надзор реализације радова.

background image

43

ArcGis садржи и  доста велику палету алатки за модификацију и обликовање излазних
података.

Кроз функције  ModelBuilder-а као визуелног програмског језика за изградњу

пословних   процеса.   С   тим   у   вези   софтверски   пакет  ArcGis  нуди   могућност
програмирања што резултира могућношћу аутоматизације целокупног процеса помоћу
модела које је могуће креирати на основу сета већ дефинисаних алата.

Задњи   део   рада   садржи   пројекат   геодетског   обележавања   појаса

експропријације. У оквиру пројекта рачунају се елементи за обележавање   поларном
методом на основу експортованих кордината граничних тачака појаса експропријације
и изабраних кордината тачака геодетске основе које су такође експортоване из ArcGis-
а . Такође, у оквиру овог дела је рађен и прорачун тачности обележавања где смо на
основу вредности добијених из прорачуна одредили коју ће  мо методу обележавања
применити,   који   инструмент   узети,   како   ћемо   центрисати   инструмент   и   како
центрисати сигнал.

Све   у   свему   и   на   основу   свега   наведеног,     овај   семинарски   рад   показује

неизоставну примену ArcGis софтверског пакета у решавању различитих инжењерско
техничких проблема.

9. Литература

Књиге

Цвијетиновић, Ж.

Геоинформатика 2-писана предавања

Закони, правилници и упуства

Закон о експропријацији, Службени гласник RS, бр. 53/28, 23/2001 (SUS) i 20/09

background image

46

ПРИЛОГ 1

:

Целокупни приказ појаса експропријације са тачкама за обележавање

47

background image

49

50

Obelezavanje sa tacke P234

Stanica

Vizura

Ugao [ ˚   '   '' ]

Duzina [m]

P234

P235

0

0

0.0

95.626

P1452

36

10

26.0

150.726

1

53

4

7.0

74.809

7

44

29

23.1

62.028

10

34

38

12.9

49.889

background image

52

53

Obelezavanje sa tacke P228

Stanica

Vizura

Ugao [ ˚   '   '' ]

Duzina [m]

P228

P227

0

0

0.0

140.328

P1570P

19

7

36.6

139.114

2

60

12

33.6

24.038

3

327

44

26.0

13.477

4

285

18

31.8

40.798

13

39

30

30.0

54.719

14

32

47

2.3

50.038

15

359

34

14.8

41.536

16

346

24

29.7

42.538

17

322

6

2.9

51.860

background image

55

56

Obelezavanje sa tacke P227

Stanica

Vizura

Ugao [ ˚   '   '' ]

Duzina [m]

 P227

P221

0

0

0.0

143.840

P228

245

19

28.5

140.328

5

272

13

47.3

145.864

6

274

21

10.8

147.640

8

274

59

35.3

147.794

9

280

44

44.6

149.188

18

276

27

23.0

116.778

19

277

27

13.8

118.093

20

284

44

20.6

120.380

background image

58

59

Obelezavanje sa tacke P220

Stanica

Vizura

Ugao [ ˚   '   '' ]

Duzina [m]

P220

P2133

0

0

0

183.027

P221

23

9

54.8

124.706

11

153

32

54.9

68.561

12

153

55

43.7

67.368

21

127

37

49.9

63.422

22

127

31

1.5

62.282

23

246

45

42.5

25.172

24

121

42

57.5

32.574

25

277

59

36.2

39.614

26

294

56

54.5

71.718

27

327

14

38.1

29.359

28

307

30

46.8

74.631

29

318

46

19.2

78.818

Želiš da pročitaš svih 59 strana?

Prijavi se i preuzmi ceo dokument.

Ovaj materijal je namenjen za učenje i pripremu, ne za predaju.

Slični dokumenti
