Univerzitet u Novom Sadu
Fakultet Tehničkih Nauka
Grafičko inženjerstvo i dizajn
Novi Sad, 2017
STUDENTI
Karać Dušanka GI22-2013
Andrić Lidija GI34-2013
Kovačev Damir GI35-2013
Kovačić Đorđe GI36-2013
PROFESOR
Novaković dr. Dragoljub
ASISTENT
Đurđević Msc Stefan
GRAFIČKI SISTEMI
ZADATAK 17
2
SADRŽAJ
1. DISKUSIJA ZADATIH PARAMETARA PROCESA
3
1.1. MONTAŽA GRAFIČKOG PROIZVODA
5

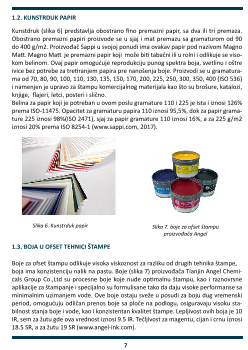

1.2. KUNSTRDUK PAPIR
7
1.3. BOJA U OFSET TEHNICI ŠTAMPE
7
2. PRIKAZ GRAFIČKOG SISTEMA
8
2.1. MONITOR I RAČUNAR
8
2.2. CtP UREĐAJ
9
2.3. UREĐAJ ZA RAZVIJANJE PLOČA
10
2.3. MAŠINA ZA ŠTAMPU
11
2.4. MAŠINA ZA SAVIJANJE
12
2.5. MAŠINA ZA POVEZIVANJE LEPLJENJEM
13
2.6. MAŠINA ZA REZANJE
14
3. FUNKCIONALNI SKLOP I STRUKTURA MAŠINE ZA ŠTAMPU
KBA RAPIDA 75 PRO
15
3.1. JEDINICA ZA ULAGANJE TABAKA U MAŠINU
15
3.2. SISTEM ZA VOĐENJE TABAKA KROZ MAŠINU
16
3.3. SISTEM ZA OBOJENJE I VLAŽENJE
16
3.4. SISTEM ZA MERENJE I KONTROLU
17
3.5. JEDINICA ZA LAKIRANJE
18
3.6. SISTEM ZA SUŠENJE
19
3.7. JEDINICA ZA IZLAGANJE
20
4. DISKUSIJA ODABRANOG SISTEMA
20

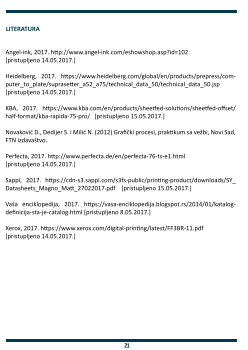

LITERATURA
21
4
Industrijski katalozi uglavnom su namenjeni veletrgovačkoj mreži, te mogu biti za je-
dan proizvod ili za grupu proizvoda ili usluga. Mogu biti uvezani ili u obliku slobodnih
listova.
Osim prodajno-propagandne funkcije katalog treba da ima i reprezentativni izgled.
Kako su katalozi obično predviđeni za duži rok, to je njihova izrada često luksuzna tako
da npr. imaju kaširane omotne stranice. Uz to se prema debljini kataloga, upotreblja-
vaju razni načini zatvaranja poput knjige ili pomoću vijaka, spirala, patent-otvarača i
drugo. Sistem slobodnih listova naročito je prikladan kod fabrika i preduzeća, koji kon-
stantno imaju nove proizvode, pa se takvi listovi mogu doštampati i dostaviti imaocima
kataloga kao nadopuna.
Grafički dizajner na temelju sakupljenog kompletnog stručnog materijala i fotografija,
tehničkih crteža, nacrta, planova ili formula, pristupa izradi idejnog rešenja, odnosno
layouta kataloga. Već u samom nacrtu predviđa se ukupan broj stranica, broj boja,
vrsta ilustracije i eventualno spoljni izgled, način zatvaranja i tehnika štampe (www.
vasa-enciklopedija.rs, 2017).
Postupkom ofset štampe se danas može proizvesti cela paleta štampanih medija u
visokom kvalitetu, od pojedinačnog prospekta do visokovrednog kataloga. Ovaj postu-
pak se koristi za srednje i velike tiraže i kada se zahteva vrhunski kvalitet, pa se offset
štampa najčešće koristi za izradu višebojnih kataloga, brošura, novina, časopisa, plaka-
ta, flajera, itd...
Ofset ili ravna štampa je tehnika u kojoj se boja prenosi sa ploče direkto na gumu a
zatim na štamparski papir. Proces štampe (slika 2) u tehnici ravnog ofseta odigrava
se tako što se na formu koja je pričvršćena na cilindar forme, pomoću sistema valj-
ka za vlaženje, prvo nanosi sredstvo vlaženja, koje se zadržava samo na hidrofilnim
neštampajućim elementima, dok štampajuće površine ostaju suve. Zatim se na ovakvu
površinu štamparske forme nanosi boja, koja prianja samo na, štampajuće površine
koje nisu prekrivene vodom. Dalje se boja sa štampajućih površina forme prenosi na
gumeni cilindar sa koga se vrši otiskivanje.
Slika 2. Osnovni princip ofset štampe
5
Postoji veliki broj proizvođača štamparskih mašina (slika 3). U principu su to velike i
teške mašine za čije rukovanje je potrebna posebna obuka i što je najvažnije, veliko
iskustvo. Razlika uštampi na identičnoj mašini kojom rukuje početnik ili iskusni majstor
je ogromna. Danas je većina modernih štamparskih mašina kompjuterizovana, ali je
uticaj ljudskog faktora na kvalitet štampe i dalje od presudnog značaja.
Štamparske mašine za ravnu ofset štampu pripadaju grupi rotacionih mašina, to znači
da su elementi uređaja za ostvarivanje pritiska u štamparskoj jedinici cilindri, čije je
osnovno kretanje rotaciono (Novaković et al, 2013).
Za izradu ovog grafičkog proizvoda radiće se na mašini koja podržava formate tabaka
u rasponu od 300x300mm do 530x750mm. Kalkulacijom je utvrđeno da je za štampu
kataloga najpogodnije izabrati tabak B2 formata jer on nudi najmanju količinu otpad-
nog papira. Na ovu dimenziju staje tačno 16 stranica (slika 4), pošto je štampa dvostra-
na, tako da je za štampu jednog kataloga potrebno 11 tabaka, dok je za ceo tiraž od
35000 komada potrebno 3182 tabaka. Korice se takođe štampaju na tabaku B2 for-
mata, gde na jednom tabaku mogu da stanu 4 korice (slika 5). Za ceo tiraž potrebno je
8750 tabaka.
Slika 3. Ofset tabačna štamparija “Tipogrāfija Latvijā”
1.1. MONTAŽA GRAFIČKOG PROIZVODA
