TEHNIČKA ŠKOLA TREBINJE
MATURSKI RAD:
Hidrofor
Predmet:
Energetika
Mentor:
Učenik:
Trebinje, April, 2013
SADRŽAJ
1. UVOD…………………………………………………………………………………………..1
2. MEMBRANSKI HIDROFORI…………………………………………………………………2
2.1 Uređaji za snabdjevanje vodom……………………………………………………….4

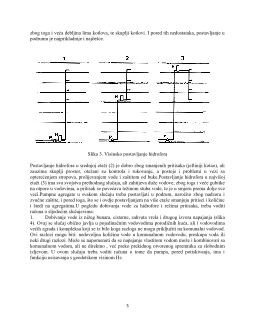

3. POSTAVLJANJE HIDROFORA………………………………………………………………4
4. SVOJSTVA HIDROFORA…………………………………………………………………….9
5. DIMENZIONISANJE HIDROFORA………………………………………………………….9
ZAKLJUČAK……………………………………………………………………………………11
LITERATURA………………………………………………………………………………….12
2
Zapremina kotla može biti od 1000 do 5000 litara, kotao se pravi od čeličnog lima debljine 2,5
do 6 mm. Visina vode kontorliše se pomoću vodokaznog stakla. Manometar 6 služi za očitavanje
pritiska u kotlu at ili kg/cm
2
. Kazaljka manometra pokazuje na kome se pritisku uključuje
pumpni agregat, a na kom se isključuje. Uključivanje i isključivanje pumpnog agregata vrši
automatski preostat 4, čija se gumena membrane, pri određenom pritisku vazduha, pomjeri
prema gore, i pomoću opruge 4 i poluge 2 pritisne tipku prekidača. Na ovaj se način prekida
strujni krug i isključuje pumpni agregat. Prilikom smanjenja pritiska vazduha, membrana se
spušta a sa njom opruga i poluga, i na ovaj način se oslobađa strujni krug i uključuje pumpni
agregat. Tačka uključivanja i isključivanja može se regulisati pomoću zavrtnjeva 5 i 6. Preostat
se tako podešava da se agregat uključuje 4 do 6 puta na sat, da se ne bi agregat pregrijao.
Slika 2. Presjek preostata
Maksimalan broj uključivanja je 10 puta na sat i ta se granica ne bi trebala prekoračiti, mada,
kada je u pitanju manji vremenski period može biti i veći. Što je broj uključivanja manji, to
pumpni uređaj dugotrajniji, pri čemu se male pumpe mogu uključivati češće, što kod većih treba
izbjegavati. Da bi se izbjegli kratki spojevi i pregrijavanje motora, postavlja se zaštitni prekidač.
Pri velikim temperatruama u motoru bimetalna traka prekida strujno kolo, a osigurači
pregorjevaju pri kratkim spojevima. Da pritisak ne bi za vrijeme pauze opterećivao pumpu i
vraćao vodu postavlja se odbojni ventil između kotla i pumpe. Na potisnom vodu se postavlja
sigurnosni ventil da ne bi došlo do eksplozije u kotlu, u slučaju da preostat ili zaštitni prekidač
zbog kvara isključe struju. Poslije toga se postavljazapornica sa ispustom vode. On služi za
isključivanje mreže zbog eventualnog popravka i za ispuštanje vode iz cijevne mreže. Na ipusnu
slavinu se, u slučaju potrebe, ispušta voda iz kotla.
2. MEMBRANSKI HIDROFORI
Ova vrsta hidrofora ima primjenu kao pritisne posude i posude za izjednačavanje pritiska kod
snabdjevanja vodom. Membrana služi za prihvat vode i ona odvaja hermetički vazduh i vodu.
Ovdje ne postoji mogućnost korozije pošto voda u sudu ne dolazi u kontkt sa čelikom ne postoji
mogućnost korozije. Takođe, sud je zaštićen EPOKSI sistemom.
