Hlađenje motora

SISTEM ZA HLA

Đ

ENJE MOTORA SUS

2

SADRŽAJ:

1. UVOD

……………………………………………………………..…

3

2.  ZADACI I KARAKTERISTIKE SISTEMA ZA HLA

Đ

ENJE

MOTORA  SUS

……………………………………………… …….

4

3.  ELEMENTI SISTEMA ZA HLA

Đ

ENJE MOTORA SUS

 ………..

5

   3.1HLADNJAK

…………………………………..… ……….………..…..

5

   3.2PUMPA ZA RASHLADNU TE

Č

NOST

 …………….……..……….....….

5

   3.3TERMOSTAT

…………………………………….………..…..…...….

6

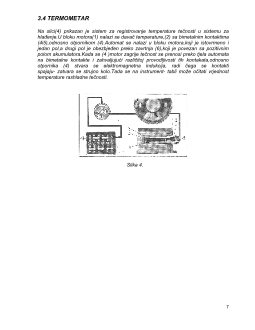

   3.4TERMOMETAR

………………………………….…………….…..…..

7

4.  VRSTE SISTEMA ZA HLA

Đ

ENJE MOTORA SUS….…………8

   4.1HLA

Đ

ENJE PROTOKOM SVJEŽE VODE …………………….………..…….

8

   4.2TERMOSIFONSKO HLA

Đ

ENJE  ………………………….………...…………

8

        4.3HLA

Đ

ENJE POD PRITISKOM  ………………………….………………...  …..

9

  4.4OTVORENI SISTEM HLA

Đ

ENJA  ………………………………………...…….

9

  4.5ZATVORENI SISTEM HLA

Đ

ENJA ………………………………….…….……

10

5. VAZDUŠNO HLA

Đ

ENJE MOTORA SUS

  ………..……………

..11

   5.1 KARAKTERISTIKE VAZDUHOM HLA

Đ

ENIH MOTORA   ………….….…..

11

     6.   KARAKTERISTIKE RASHLADNIH TE

Č

NOSTI ……………… 12

7.POREDBENE KARAKTERISTIKE MOTORA HLA

Đ

ENIH

TE

Č

NOŠ

Ć

U I MOTORA HLA

Đ

ENIH VAZDUHOM  …………..….. 15

7.1KARAKTERISTIKE HLA

Đ

ENJA TE

Č

NOŠ

Ć

U  ……………… ………………

15

7.2KARAKTERISTIKE HLA

Đ

ENJA VAZDUHOM  …………… …………..…….

15

8. ZAKLJU

Č

AK  …………………………………………………..……17

9. LITERATURA

 ……………………………………………………….

18

2.ZADACI I KARAKTERISTIKE SISTEMA ZA
             HLA

Đ

ENJE MOTORA  SUS



Od toplotne energije nastale u motorima sa unutrašnjim sagorjevanjem samo se jedna

č

etvrtina pretvori u koristan rad.Preostalu toplotu treba odvesti i to tako da se nijedan

dio motora ne pregrije.Pri vazdušnom hla

đ

enju vjetar u toku vožnje ili zrak koji

pokre

ć

e ventilator struji oko rashladnih rebara na vanjskoj strani glave i cilindra.Pri

hla

đ

enju teku

ć

inom su stjenke motora oplakivane rashladnim sredstvom, a to je

obi

č

no voda sa raznim dodatcima.

Glavni sastavni djelovi savremenog hla

đ

enja vodom su:

-

vodeni prostori koji okružuju vru

ć

e djelove motora

-

hladnjak,koji toplinu rashladne vode predaje zraku,

-

ventilator,koji pokre

ć

e zra

č

nu struju kroz hladnjak,

-

vezne cjevi,koje na gornjoj i donjoj strani vezuju hladnjak s motorom i
sastavljaju kružno strujanje vode

-

pumpa za vodu koja ubrzava kružno proticanje vode,

termostat na izlazu rashladne vode iz motora,koji zatvara ili prigušuje protok
      -  vode kroz hladnjak, dok motor ne razvije radnu temperaturu.
Kada je temperature na stjenkama cilindra niža od 60

˚

 C, nastaje kondezacija i

korozija, i stoga termostat prekida ili prigušuje kruženje vode da se motor brže zagrije.
Nepropusni

č

ep na otvoru za punjenje hladnjaka omogu

ć

ava zagrijavanje vode za

hla

đ

enje iznad 100

˚

 C.Osim toga , spre

č

ava nastajanje parnih mjehura u blizini

prostora za izgaranje.Parni mjehuri bi mogli uzrokovati pregrijavanje motora na nekim
mjestima,uslijed

č

ega bi se mogla deformisati

glava i blok motora

, a mogli bi se

oštetiti i

klipovi.

Motor ima najugodniju radnu temperaturu kad bez obzira na broj obrtaja okreta
temperature

rashladne vode u blizini termostata iznosi 80

˚

 do 85

˚

 C.Doga

đ

a se ipak

da se motor pregrije;obi

č

no zbog manjka vode u rashladnom sistemu, a i iz drugih

uzroka.Obi

č

no su

č

epovi otvora za punjenje izra

đ

eni za predpritisak 0.5

bara(atm.).tako da rashladna voda na nadmorskoj visina 0 m ne provri do 112

˚

C.

Na svakih 300 metara nadmorske visine vrelište vode se snizi za 1.1

˚

 C.

                Slika 1.

4

3.ELEMENTI SISTEMA ZA HLA

Đ

ENJE MOTORA

SUS

SASTAVNI DJELOVI:

1.HLADNJAK
2.PUMPA ZA RASHLADNU TE

Č

NOST

3.TERMOSTAT
4.TERMOMETAR


3.1.HLADNJAK

Za vrijeme kretanja vozila kroz hladnjak struji vazduh i preuzima toplotu od te

č

nosti

koja prolazi kroz vertikalno postavljene cjev

č

ice u hladnjaku,rebra hladnjaka su

naj

č

eš

ć

e izvedena u vidu talasa ili rupi

č

astih otvora.


Cjevi hladnjaka kroz koje prolazi te

č

nost za hla

đ

enje naj

č

eš

ć

e su izra

đ

ene od bakra ili

mesinga kao osnovnog metala,jer su ovi metali otporni na koroziju.Hladnjak je sa
motorom povezan preko elasti

č

nih cjevi,a posredstvom gumenih nosa

č

a sa

okvirom,odnosno samonosa

č

em karoserijom vozila.

3.2.PUMPA ZA RASHLADNU TE

Č

NOST

Kod ranijih konstrukcija motora na vratilu pumpe na jednom kraju se nalazilo kolo sa
lopaticama, na drugom kraju pri

č

vrš

ć

ena je remenica, preko koje se vrši pokretanje

pumpe, odnosno ventilatora,koji ima zadatak da vrši potiskivanje vazduha prema
motoru.

Za pokretanje ventilatora potrebna je znatna snaga,zbog

č

ega se odustupilo od

klasi

č

nog rešenja pumpe za te

č

nost sa ventilatorom, na putni

č

kim vozilima.

Slika. 2.

5
