ЕЛЕМЕНТИ ТЕОРИЈЕ И ПРОЈЕКТОВАЊА ДОЊЕГ РАЗВОДА КАНАЛИЗАЦИЈЕ И ВОДОВОДА

КАНАЛИЗАЦИЈА

Испод најниже етаже у којој су распоређени потрошачи воде пројектује се и изводи сабирни
или доњи развод канализационе и водоводне мреже. То је најчешће у земљи али не ретко и
по  плафону  подрума  зграде.  Доњи  разводи  канализације  сабирају,  односно  повезују  све
вертикале које су спроведене у згради. Данас се реализује као и горњи од ПВЦ цеви, док, раније
од керамичких. Пречник цеви доњег развода  најмање је једнак пречнику вертикале (Ø  100‐
125), али је по правилу увек већег пречника од ње. Пад доњег развода је уобичајено 2‐4%.

Слик 1‐ вођење доњег развода по плафону подрума, фотографија и основа (лево)
Слика 2‐ вођење доњег развода у земљи фотографија и основа (десно)

Ако постоји сепаратни систем вођења кишне и фекалне канализације све олучне вертикале се
повезују  са  овим  системом  независно  од  система  фекалне  канализације.  Систем  градске
уличне  канализационе  мреже  може  бити  и  мешовит.  У  том  случају  фекална  и  кишна
канализација  користе  исту  уличну  канализациону  мрежу.  Треба  избегавати  други  начин
одвођења кишнице. Дозвољено је и слободно изливање кишне канализације из олука на улицу
или непосредно на терен окућнице.

Ситуација

која

приказује

габарит зграде, градске линије
канализационог  и  водоводног
развода, спољну канализациону
и  водоводну  мрежу,  места
водоводних  и  канализационих
шахти.  Канализационе  шахте
су  и  ревизиони  силази  са
кинетама.

Систем

је

сепаратни, постоји одвојено
вођење фекалне канализације
од кишне: обратити пажњу на
различите

нијансе

линија

канализационог

развода.

Пројекат је за зграду пословно‐
стамбене намене. У вези ове
слике је и слика 1.

Слика 3. Ситуација

Пројекат

доњег

развода

канализационе  и  водоводне
мреже  за  стамбену  зграду.
Вођење  доњег  развода  је  по
плафону  подрумске  етаже.  У
вези  овога  видети  слику  број
1.

Слика4. Основа доњег развода канализационе и вододводне мреже стамбено‐пословне
зграде.

Пројекат основе доњих развода вододних
и  канализационих  цеви  за  зграду
стамбено‐апартманске  намене.  Доњи
развод  је  вођен  у  земљи.  Приказане  су
везе  са  шахтовима:  водомерни  шахт  и
три каскадна силаза. Не постоји систем
одвођења  кишнице,  обзиром  да  је  около
отворени  процедни  терен  он  може
упити кишницу. У вези ове слике видети
и слику број 2.

Слика 5. Основа доњег развода канализационе и вододводне мреже зграде стамбено‐
апартманске намене.

Слика 6. Основа реализованог доњег развода инсталација водовода и канализације за зграду
апартманске намене.

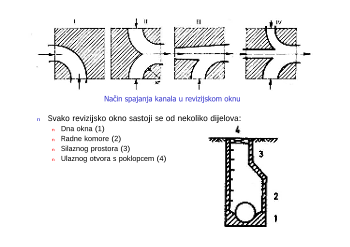

важећи принцип да се ризична места спољашњег канализационог развода и сви спојеви
решавају на овакав начин. То је случај и код уливања кућне у градску канализациону мрежу.
Тако решена укрштања и повезивања зову се кинете смештене у шахтовима.

Раније су шахтови зидани од опека, али већ одавно су то префабриковани елементи од бетона
или других постојаних и механички отпорних полимерних материјала.

Слика 8, каскадна и ревизиони силази окна у зиданим
окнима

Канализационе цеви укопавају се у земљу испод коте њеног мржњења, у ров ширине 0,8м и по
правилу на 1 метар дубине минимално; цеви се постављају на слој песка дебљине 10цм. Доњи
хоризонтални развод не треба водити трасом изнад проширења темељних стопа већ удаљено 1,0
метара од унутрашње ивице зида да би се избегли проблеми услед слегања објекта. Спољашња
канализациона мрежа треба да буде на одстојању од објекта и то 1,5 метара када је дно
канализационог канала изнад коте дна темеља. Када није такав случај, одстојање се рачуна према
формули: 0.4+h/tg алфа + 0,5 (H‐h). Нагиб канализационог развода је континуалан и са падом од 4‐
6%. Дозвољавају се кратке деонице већег нагиба само када је то неопходно.

Слика 9, правила за полагање канализационих цеви у ров спољашњег развода.

У савременом инжењерству дозвољава се и далеко стрмији пад спољашњих деоница када је
то неопходно.

Слика 10, Пројекат пресека кроз канализацију за зграду апартманске намене, видети слике
број 5 и 2. Обратити пажњу на табелу испод пресека коју користити као пример за израду
семестралног задатка.

Слика 11, веза кућног и уличног канализационог одводника

ВОДОВОД

Систем водоводне мреже у згради повезује се са градском мрежом

цевима  и  различитим  комадима  фитинга.  На  местима  где  вршимо
прикључак  на  градски  водовод  користи  се  Амбор  шелна,  огрлица  с
помоћу које се реализује спој кућне и градске водоводне мреже.

Између градске и кућне водоводне мреже је водомер који се смешта на лако доступно

место  у  посебан  шахт.  Приступ  шахту  мора  бити  лак  током  целог  дана  како  би  се  очитала
потрошња воде или како би се безбедно вршиле друге техничке интервенције на водоводној
мрежи. У савременијим решењима очитавање потрошње воде је у вертикално постављеним
водомерима.  Број  водомера  одређује  се  према  прописима  везаним  за  начин  обрачуна
утрошене  воде.  У  случају  стамбених  зграда  са  пословним  простором  и  локалима  захтева  се
један водомер на коме се очитава заједничка потрошња свих стамбених јединица. Поред тога,

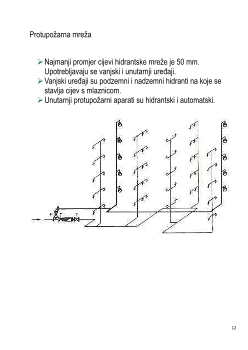

сваки локал и сваки пословни простор имају посебан водомер. У случају да постоји хидрантска
мрежа у згради, за њу се обезбеђује посебан прикључак на градску мрежу и посебан водомер.
У  водомерном  шахту  поред  водомера  смештају  се  два  вентила:  један  пропусни  а  други
пропусно испусни. Између њих је сат на коме се очитава потрошња. Пропусно – испусни вентил
обезбеђује да се из вертикала и система испусти вода приликом оправки или у случају када се
зграда неће дуже време користити.

Поред овог материјала, пажљиво прегледати и документа која су му припојена.
