Visoka tehnička škola strukovnih studija
u Zrenjaninu
Master studije - Mašinsko Inženjerstvo
PRAKTIČAN RAD
Predmet:
MERNA TEHNIKA
Tema:
TEHNOLOGIJA ISPITIVANJA
IZMENJIVAČA TOPLOTE NA GMRS
STANICI POSLE REMONTA
Profesor:
Student MSS:
Dr Miodrag Kovačević
Miroslav Jovanov
Zrenjanin, Decembar 2019. godine
Висока техничка школа струковних студија у Зрењанину
Мастер струковне студије технолошко инжењерство
Мастер струковне студије машинско инжењерство
Предмет: Мерна техника (3+2)
Предметни професор: др Миодраг Ковачевић
Асистент: МСц Јелена Церовић
ПРИЈАВА
ПРАКТИЧНА НАСТАВА
Презиме и име студента
Број индекса
Jovanov Miroslav
MSM 19/19
1. Опис технолошког поступка, машинског дела, објекта мерења и сл.
TEHNOLOGIJA ISPITIVANJA
IZMENJIVAČA TOPLOTE NA GMRS STANICI
POSLE REMONTA
Rad će sadržati dve faze ispitivanja, gde ćemo sa prvim spitivanjem ispitati izmenjivač
toplote na čvrstoću (pritisak 75 bar u trajanju od 1h), a sa drugim ispitivanjem treba da
vdimo da li će izmenjivač toplote imati nekontrolisano isticanje (pritsak 50 bar u
vremenskom trajanju od 24h).
2. Опис мерног система или уређаја и опреме за мерење
Za ispitivanje pritiska će se koristiti:
- Manometar 0-100 bar sa podeokom od 2 bar.
- Tejlor uređaj sa satnim mehanizmom sa dva pisača koji beleže pritisak 0-100 bar i
temperaturu od -50 ˚C do +50˚C.za ispitivanje izmenjivača
3. Мерна листа
- Prikaz merne liste (papir od tejlor uređaja)
Merna lista prikazuje stvarne podatke koje je uređaj zabeležio za 24h
Na mernom papiru će biti prikazani podaci pritisak i temperatura i promena pritiska usled
promene temperature. Pritisak će biti izražen u jedinici bar, a temperatura u jedinici ˚C.
4. Обрада и интерпретација резултата мерења
Dobijeni podaci će biti uneti u tabelu (32 merenja), zbog kreiranja baze podataka, tabela će
biti označena rednim brojem i ispod nje će biti objašnjen tekst šta predstavlja.
Rad će sadržati i grafički prikaz merenja, koji će biti označen rednim brojem i ispod kog će
biti objašnjen tekst šta predstavlja.
Obrada rezultata će biti urađena u programu Microsoft Exel
1
Kratak opis izmenjivača toplote:
Izmenjivač toplote je bitan deo na GMRS stanici i služi za grejanje zemnog
(prirodnog) gasa u zimskom periodu, kako ne bi došlo do njegovog smrzavanja, što može da
prouzrokuje čepovanje sistema, do kidanja intalacije gasa i radi preciznijeg merenja.
Sastoji se od tri bitna dela:
-
Gasni deo
-
Lira
-
Vodeni deo

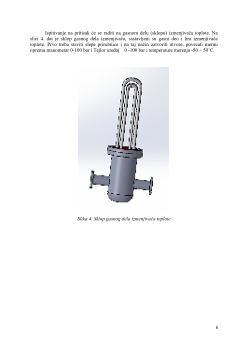

Gasni deo ima plašt zapremine (120l) sa pregradnom komorom po sredini, dve bočne
prirubnice prečnika (6”), jednu prirubnicu na vrhu (18”), klase materijala (ANSI 300).
Pregradna komora služi kako bi usmerila struja gasa od ulaznog dela gde je gas na nižoj
temperaturi do izlaznog dela gde je gas zagrejan (15˚C). Izgled gasnog dela izmenjivača
toplote dat je na slici 1.
Slika 1. Gasni deo izmenjivača toplote
3
