Садржај:

8.

                     ИСПИТИВАЊЕ СПРЕЖНЕ ГРУПЕ ТРОФАЗНИХ ТРАНСФОРМАТОРА





8.1

































  ТЕОРИЈСКИ ДЕО





8.2

































  СИМУЛАЦИОНЕ ВЕЖБЕ





8.2.1



                СИМУЛАЦИЈА СПРЕГА ТРОФАЗНИХ ТРАНСФОМРАТОРА У ПРОГРАМУ





LABVIEW

8.2.2



                АПЛЕТИ КОЈИ СЕ ОДНОСЕ НА СПРЕГЕ ТРОФАЗНИХ





ТРАНСФОРМАТОРА

8.2.2.1



                      Програм 1





8.2.2.2



                      Програм 2





8.3

































  ЛАБОРАТОРИЈСКА БЕЖБА





Задатак вежбе

Примењена метода и опис вежбе

Спецификација опреме и прибора за вежбу

Електрична шема

Резултати мерења



ИСПИТИВАЊЕ СПРЕЖНЕ ГРУПЕ ТРОФАЗНИХ

ТРАНСФОРМАТОРА



8.1



ТЕОРИЈСКИ ДЕО



            Преносни однос трансформатора дефинисан је изразом:

Повезивање навоја трансформатора могуће је у три врсте спрега. Tо су:

-



троугао (D), користи се за примарни и секундарни навој

-



звезда (Y), користи се примарни и секундарни навој

-



ломљена звезда (Z) само за секундарни навој.



Секундарни напон у односу на примарни напон може имати различити фазни

став. Колико је фазни померај зависи само од врсте спреге. Угао фазног помераја
подељен са 30

0

 се дефинише као часовни (сатни) број.

Спрега примара се обележава са великим словом (Y и D), a спрега секундара

малим словима (y,d или z).

Слика 8.1:  Приказ могућих вредности часовних бројева



Спреге на примарном и секундарном крају не морају бити истог типа. Постоје

следећи типови спрега:





Парне: Yy, Dd и Dz, часовних бројева (0, 2, 4, 6, 8 и 10),



Непарне: Yd, Dy и Yz, часовних бројева (1, 3, 5, 7, 9 и 11).



Стандарне спреге су 0, 5, 6 и 11. Остале су нестандардне.

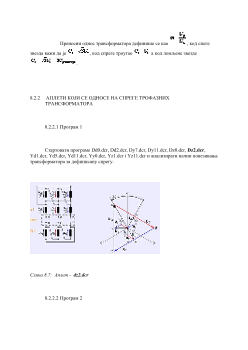

background image



Троугао (D)





Слика 8.4:  Спрега троугао, начин везивања и дијаграм напона



За намотаје који су везани у троугао



крај једног навоја је  почетак другог.

Вектори предстаљају линијске (међуфазне вредности).



Ломљена звезда (Z)



Намотај једне фазе секундара постављен је на два стуба. Начин везивања полунавоја је
следећи:

-



улазни крај једног полунавоја везује се са улазним крајем другог

полунавоја, или

-



излазни крај једног полунавоја везује се са узлазним крајем другог

полунавоја (као на слици 8.5).
