VISOKA TEHNIČKA ŠKOLA STRUKOVNIH STUDIJA U
ZRENJANINU
Studijski program: Tehnološko Inženjerstvo
Modul: Nafta i petrohemija
Nastavni predmet: Tehnike merenja i kontrola kvaliteta
MERENJE KOD TRANSFORMATORA
-Seminarski rad-
Student:
Profesor:
Lazar Pecarski mr Spasoje Erić
Ti 42/16-NP
U Zrenjaninu, 2017. God
2
2. Ispitivanje transformatora
Transformator je statički elektrotehnički aparat koji, pomoću elektromagnetne indukcije,
pretvara jedan sistem naizmeničnih struja u jedan ili više sistema naizmeničnih struja iste
učestanosti i obično različitih vrednosti struja i napona. Uloga transformatora u
elektroenergetskom sistemu je veoma značajna jer on omogućuje ekonomičnu, pouzdanu i
bezbednu proizvodnju, prenos i distribuciju električne energije pri najprikladnijim naponskim
nivoima. Dakle, njegovom primenom se, uz veoma male gubitke energije, rešavaju problemi
raznih naponskih nivoa i međusobne izolovanosti kola koje se nalaze na različitim naponskim
nivoima
.
Slika 2. Trofazni distributivni transformator a) uljni b) suvi
U odnosu na električne mašine, transformator nema zazor i pokretne delove kao što je rotor, a
zbog svoje uloge u elektroenergetskom sistemu građen je i za najviše napone. Iz ovih
konstrukcionih i funkcionalnih razlika proizlaze i neke drugačije fizičke osobenosti - relativna
struja praznog hoda je veoma mala, iznosi od nekoliko procenata do i ispod jednog procenta kod
transformatora velikih snaga a u gubicima se ne javljaju gubici usled trenja i ventilacije. Zbog
veće izloženosti prenaponima, transformatori se zahtevnije dielektrično ispituju
3
1.1 Sprege trofaznih transformatora
Namotaji trofaznih transformatora sprežu se u:
• trougao (oznaka D),
• zvezdu (oznaka Y) i
• slomljenu zvezdu (cik-cak sprega), (oznaka z)
Oznaka za spregu višeg napona je velikim slovom, a nižeg napona malim slovom.
Prema važećim standardima priključne stezaljke, odnosno provodni izolatori pojedinih faza i
neutralnog voda označavaju se sa slovnim oznakama N U, (ranije N V, W, A,). B, C, Ispred
slovne oznake za pojedinu fazu se stavljaju brojčane oznake za označavanje visine napona
namotaja: broj "1" za visokonaponski namotaj (VN), "2" za niskonaponski namotaj (NN) kod
dvonamotajnih transformatora, odnosno srednjenaponski namotaj (SN) kod tronamotajnih
transformatora i "3" za NN namotaj kod tronamotajnih transformatora. Krajevi namotaja
označavaju se brojnim oznakama "1" za početak i "2" za kraj (svršetak), i to posle slovne oznake,
npr. 2 1U za svršetak VN namotaja prve faze. Uz krajeve potrebno je definisati i smer motanja
namotaja oko stuba ("desni" ili "levi")
Slika 3. Primeri trofaznih namotaja
5

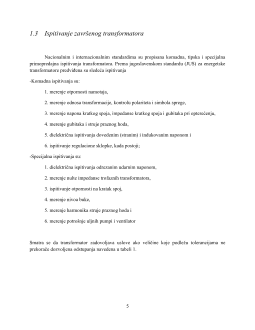

1.3 Ispitivanje završenog transformatora
Nacionalnim i internacionalnim standardima su propisana komadna, tipska i specijalna
primopredajna ispitivanja transformatora. Prema jugoslavenskom standardu (JUS) za energetske
transformatore predviđena su sledeća ispitivanja
-Komadna ispitivanja su:
1. merenje otpornosti namotaja,
2. merenje odnosa transformacije, kontrolu polariteta i simbola sprege,
3. merenje napona kratkog spoja, impedanse kratkog spoja i gubitaka pri opterećenju,
4. merenje gubitaka i struje praznog hoda,
5. dielektrična ispitivanja dovedenim (stranim) i indukovanim naponom i
6. ispitivanje regulacione sklopke, kada postoji;
-Specijalna ispitivanja su:
1. dielektrična ispitivanja odrezanim udarnim naponom,
2. merenje nulte impedanse trofaznih transformatora,
3. ispitivanje otpornosti na kratak spoj,
4. merenje nivoa buke,
5. merenje harmonika struje praznog hoda i
6. merenje potrošnje uljnih pumpi i ventilator
Smatra se da transformator zadovoljava uslove ako veličine koje podležu tolerancijama ne
prekorače dozvoljena odstupanja navedena u tabeli 1.
