Zadatak
Za jednu komponentu konstrukcije/proizvoda (odabrane u dogovoru s predmetnim
nastavnikom) potrebno je:
1.
Sastaviti listu zahtjeva i želja za odabranu konstrukciju. Izvršiti analizu tehničkog
sustava (prikazati u obliku blok dijagrama), te raščlaniti sustav prema parcijalnim
funkcijama (podsklopovi, komponente) – nacrtati funkcionalnu shemu. Slijedeći faze
tehničkog dizajna za odabranu konstrukciju/proizvod izvršiti koncipiranje (minimalno
2 koncepta), vrednovanje koncepata, projektiranje (minimalno 2 varijante),
vrednovanje i izbor povoljnije varijante.
2.
Odabrati jednu komponentu odabrane konstrukcije, odrediti ograničenja, ciljeve i
slobodne varijable te primjenom metode:
a.
„više (dva u funkcijskoj vezi s ciljem) ograničenja – jedan cilj“ izolirati 5
najpovoljnijih materijala, te iste prikazati tablično. U tablici za svaki materijal
prikazati veličine promatranih svojstava, vrijednosti indeksa materijala i
napomenu o prednostima i manama svakog pojedinog materijala.

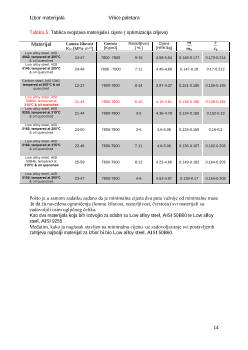

b.
„jedno ograničenja (u funkcijskoj vezi s ciljem) – više ciljeva (dva)“ izolirati 5
najpovoljnijih materijala, te iste prikazati tablično. U tablici za svaki materijal
prikazati veličine promatranih svojstava, vrijednosti indeksa materijala i
napomenu o prednostima i manama svakog pojedinog materijala.
c.
Razmatranjem prednosti i mana materijala izoliranih pod a) i b) odabrati
najbolji!
3.
Odrediti temeljne značajke komponente potrebne za izbor procesa obrade (na osnovu
izbora materijala u 2. dijelu zadatka). Značajke prikazati tablično!
4.
Primjenom grafikona za izbor procesa odabrati procese ili kombinaciju procesa pomoću
kojih je moguće izvršiti obradu. Pronaći minimalno dva procesa ili dvije kombinacije
procesa, od kojih svaki pojedini može obaviti zadatak. Tablično prikazati tablicu s
procesima koji zadovoljavaju sve ili veći broj ograničenja, te za svaki naznačiti
ograničenja koja zadovoljavaju i ona koja ne zadovoljavaju.
5.
Odrediti ulazne veličine potrebne za predviđanje troška za izdvojene procese u
prethodnom dijelu. Podatke prikazati tablično!
6.
Primjenom izraza za jedinični trošak nacrtati dijagram „jedinični trošak – veličina
serije“ s ucrtanim krivuljama odabranih procesa / kombinacija procesa. Iznijeti
zaključke na temelju dobivenih rezultata (dijagrama).
__________________________________________________________
Sadržaj:
1)
Lista zahtjeva i želja..........................................1
2)
Funkcionalna struktura proizvoda….................2
3)
Varijante izvedbe……………………………...3
4)
Odabir jedan cilj s više ograničenja…………...4
5)
Odabir dva cilja s jednim ograničenjem……...10
6)
Odabir procesa obrade………………………..15
7)
Izračun ukupnog troška………………………21
8)
Zaključak……………………………………..22
9)
Literatura……………………………………..23
Izbor materijala
Vilice paletara
2
Slika 1.
Funkcionalna shema paletara (1)
VARIJANTNE IZVEDBE
Visokopodizni ručni paletar
Slika 2.
Varijantna izvedba broj 1. (2)
Izbor materijala
Vilice paletara
3
Obični ručni paletar
Slika 3.
Varijantna izvedba broj 2. (3)
Zaključak :
Varijanta 1. ne zadovoljava svim navedenim zahtjevima. Nosivost
visokopodiznog ručnog paletara (varijanta 1.) je 1000 kg te samim time ne zadovoljava
zahtjev nosivosti (≤ 2500 kg) , dok varijanta 2. zadovoljava svim traženim zahtjevima .
Važno je napomenuti da varijanta 1. ima znatno veću visinu podizanja tereta al kako je
naglasak stavljen na nosivost odabrana je varijanta 2.
Dijelovi paletara
1. Vilice
2. Stražnji kotač
3. Hidraulički cilindar
4. Hidraulički blok
5. Prednji kotači
6. Ručka
7. Poluga ( rad hidraulike)
Izbor materijala
Vilice paletara
5

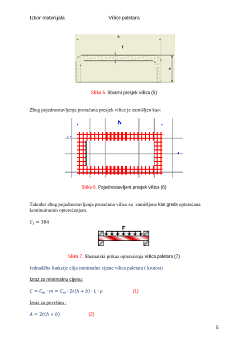

Slika 5.
Stvarni presjek vilica (5)
Zbog pojednostavljenja proračuna presjek vilice je zamišljen kao:
Slika 6.
Pojednostavljeni presjek vilica (6)
Također zbog pojednostavljenja proračuna vilice su zamišljene kao greda opterećena
kontinuiranim opterećenjem.
?
1
= 384
Slika 7.
Shematski prikaz opterećenja vilica paletara (7)
Jednadžba funkcije cilja minimalne cijene vilica paletara ( krutost)
Izraz za minimalnu cijenu:
? = ?
?
∙ ? = ?
?
∙ 2?(ℎ + ?) ∙ ? ∙ ?
(1)
Izraz za površinu :
? = 2?(ℎ + ?)
(2)
