INTERNACIONALNI UNIVERZITET U TRAVNIKU
POLITEHNIČKI FAKULTET
SMJER:ENERGETIKA
Seminarski rad
Iz
Termodinamike
Tema:
IZMJENJIVAČI TOPLOTE
STUDENT:
PROFESOR:
BROJ INDEXA:
Izmjenjivač toplote
je
naprava
namijenjena prelazu
topline
s jednog medija na drugi,
a može biti izveden da se mediji dodiruju, ili da su odvojeni pregradom koja sprječava
njihov izravni kontakt. Njihova je upotreba vrlo rasprostranjena, od kućnih grijača i
hladnjaka,
automobilskih
rashladnika, industrijskih izmjenjivača...
Izmjenjivač toplote sa izmjenjivim pločama
Crijevni izmjenjivač toplote
Pločasti izmjenjivač toplote
2
Gdje su:
A
–
koeficijent prijelaza toplote s medija na stijenku
Gamma
–
koeficijent toplinske provodljivosti stijenke
Beta
–
debljina stijenke izmjenjivača
Slika 1:
Cijevni izmjenjivač, obostrano jednoprolazni, paralelnog toka
Slika 2
: Cijevni izmjenjivač, dvoprolazni unutra, jednoprolazni van cijevi, kombinirani tok
Slika 3:
Cijevni izmjenjivač, obostrano dvoprolazni, protustrujnog toka
4
Primjena izmjenivača toplote je široka, najviše se koriste kao bojleri, kondenzatori,
grijači, klima uređaji, ventilacije itd.
o
Klasifikacija izmjenivača toplote
Dijelimo ih s obzirom na:
Princip rada
Konstrukciju

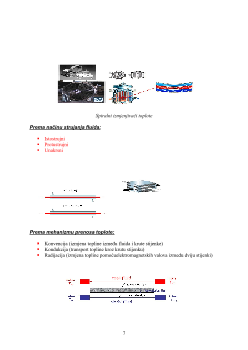

Smjer strujanja fluida
Mehanizam prijenosa toplote
Obzirom na princip rada:
Rekuperativni
Regenerativni
Miješajući
Rekuperativni
su fluidi različitih temperatura koji su razdvojeni krutom stijenkom te
izmjenjuju toplotu konvekcijom s površinom stijenke i provođenjem kroz stijenku.
Regenerativn
i su oni kod kojih se izmjena toplote između dva plina vrši posredstvom
krute mase. Topla struja u nekom vremenskom intervalu grije krutu masu, a zatim
akomulacijska masa u sljedećem vremenskom intervalu grije hladnu struju.
Ljunkstrom rotacijski izmjenjivač toplote
5
