JU Mješovita srednja škola
Zenica
Elektro-tehnička stručna škola
Zanimanje: Električar EU-VET program
Tešanj Juna 2012.godine
ZAVRŠNI ISPIT IZ
praktične nastave
TEMA:IZRADA SKLOPKE ZVIJEZDA TROUGAO SA
PROMJENOM SMIJERA
Komisija
Pitanja
1.
1.
2.
2.
3.
3.
1
Mentor:
Učenik
Alić Nusret
Mujaković
Fahrudin
__________________
_________________
1. SKLOPKE ZVIJEZDA TROKUT
Sklopke zvijezda trougao upotrebljavaju se za pokretanje asihronih
motora sa kavezastim rotorom, a njihova primjena zasniva se na tome da
motor spojen u zvijezdu iz mreže uzima manju struju pri pokretanju, nego
kada je spojeno u trokut uz isti napon mreže. Pri direktnom pokretanju
motora, potezna struja u prvih nekoliko sekundi dostiže i do 6X In što je veliki
strujni udar za niskonaponsku mrežu (posebno kod motora većih snaga). Zbog
toga često kod motora susrećemo sklopke zvijezda trokut koja omogućuje da se
prvo statorski namotaj priključi na mrežu spregnut u zvijezdu. Kada kroz
nekoliko sekundi motor dostigne približnu nazivnu brzinu vrtnje, namotaj
statora se sklopkom zvijezda trougao spregne u trougao. Kod pokretanja
motora sklopkom zvijezda trougao javlja se strujni udar u mreži ali je on 3X
manji i približno je jednak dvostrukoj nazivnoj struji motora.
Nedostatak pokretanja motora sklopkom zvijezda trougao je taj da se
motor ne smije pri pokretanju potpuno opteretiti već samo do 1/3 nazivnog
tereta. Znači pri pokretanju sklopke zvijezda trougao potezna struja i potezni
moment motora smanjuju se za 3X. Ovaj način pokretanja pogodan je za
centrifugalne pumpe, alatne mašine, odnosno za lake uslove zaleta. Sklopke
zvijezda trougao mogu biti ručne ili automatske.
Preporučljivo je da se ručna sklopka zvijezda trougao nalazi u blizini
motora (da bi se po zvuku motora mogao ocijeniti trenutak kad treba ručicu iz
zvijezde prebaciti u trougao). Sklopke zvijezda trokut mogu biti i automatske.
Tada ulogu prekopčavanja preuzimaju sklopnici a vrijeme prekopčavanje
određuje vremenski relej koji je sastavni dio sklopke.
2
Sklopnici (kontaktori) – su daljinski upravljani sklopni aparati bez
zapornog mehanizma, koji prilikom isklapanja se vraća u svoj prvobitni
položaj. Za uklapanje i držanje u uklopljenom stanju služi posebni pogonski
uređaj, nejčešće elektro-magnetski, a rijetko pneumatski. Sklopnici se sastoje
od pogonskog mehanizma za daljinsko pokretanje, mehanizma za mehanički
prijenos gibanja od pogonskog mehanizma na kontakte i od kontaktnog
sistema. Pogon sklopnika je obično elektromagnetski, a može biti i sa
daljinskom uzbudom elektro-magneta i može se primjeniti izmjenična ili
istosmjerna struja.
Sklopnici za glavne strujne krugove imaju tri glavna strujna kontakta
koji su uklopni (radni), označeni 1-2, 3-4, 5-6.
Sklopnik
Vremenske releje karakteriše unaprijed definisano (uglavnom podesivo)
kašnjenje prilikom uključivanja ili prilikom isključivanja kontakata nakon
dovođenja upravljačkog signala.
Vremenski relej sa zakašnjenjem pri uključivanju
- nakon dobijanja
upravljačkog napona (A2-A1) kasni sa pomjeranjem svojih kontakata za
unaprijed definisano vrijeme t.
Vremenski relej sa zakašnjenjem pri isključivanju
- nakon nestanka
upravljačkog napona (A2-A1) kasni sa vraćanjem svojih kontakata u prvobitno
stanje za unaprijed definisano vrijeme t.
Vremenski relej
Bimetalna zaštita - služi kao zaštia od pregrijavanja. Na njima se
određuje vrijeme trajanja određenog strujnog preopterećenja. Štiti motor
odpreopterećenja i kratkog spoja.
4
Bimetalna zaštita
Tipkala (tasteri) – služe za puštanje strojeva, u našem slučaju motora, u
rad. Posjeduju dva radna i dva mirna kontakta.
Tipkalo(taster)
3. ODABIR (IZBOR) SKLOPNIKA, BIMETALNIH RELEJA I
OSIGURAČA
Odabir (izbor) sklopnika, bimetalnih releja i osigurača za zaštitu
elektromotora zavisi od snage motora, kategorije upotrebe, vrste pogona,
učestalosti sklopnih ciklusa isl. Elektromotor u pogonu treba u električnom
smislu zaštititi od struja kratkog spoja, preopterećenja, prevelkog pada

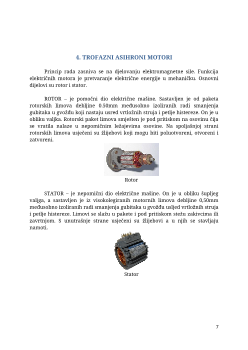

5
