VISOKA TEHNIČKA ŠKOLA STRUKOVNIH STUDIJA „NOVI BEOGRAD“
Elektrotehnika sa
elektronikom
- JFET tranzistor -
Student:
Profesor
:
Bezbradica Milos
dr Vladimir Mladenovic
br. Indeksa:
242/13
Jun, 2015
.
JFET TRANZISTOR
Uradio
:
Bezbradica
Milos
VTŠ
Novi Beograd
Strana 2
SADRZAJ
strana
1. UVOD
.........................................................................................
3
2.
Tranzistori sa efektom polja................................................... 4
2.1 Geometrija provodnog kanala u omskoj oblasti rada JFET -a
............... 6

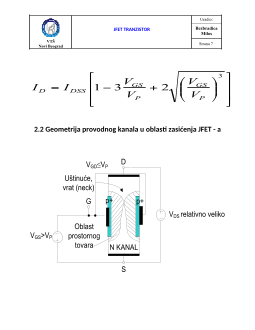

2.2 Geometrija provodnog kanala u oblasti zasićenja JFET - a
.................... 7
2.3 Strujno naponska karakteristika JFET u oblasti zasićenja
...................... 8
2.4 Izlazna karakteristika JFET -a
..................................................... 8
2.5 Idealna izlazna karakteristika JFET -a
............................................ 9
2.6 Prenosna karakteristika JFET - a
................................................. 10
2.7 Primena JFET - a u omskoj oblasti
............................................... 11
2.8 Polarizacija JFET – ova
............................................................ 12
3. UPOTREBA TRANZISTORA ...................................................... 13
JFET TRANZISTOR
Uradio
:
Bezbradica
Milos
VTŠ
Novi Beograd
Strana 4
2. Tranzistori sa efektom polja (FET ili JFET tranzistori)
Fet – tranzistori (Field - effect) su tranzistori sa efektom polja
To su elektronske komponente sa tri elektrode, kod kojih struju između izlaznih
priključaka source - a (izvor) i drain – a (slivnik) kontroliše napon između treće
elektrode gate –a (kapije) i source – a
Prostor u poluprovodničkoj komponenti između elektroda source – a i drain – a naziva
se kanal
Kanal se izrađuje od poluprovodnika samo jednog tipa, ili samo šupljina ili samo
elektrona
Zato se FET tranzistori još nazivaju i unipolarni tranzistori ili spojni (junction FET - ovi)
GEJT
SORS
DREJN
w
N KANAL 2a
JF
D
S
G
p+
p+
