KABLOVI
Istorijat razvoja kablovske tehnike
Slozeni urbanistički zahtevi u gradskim sredinama vezani za uticaj na okolinu,
nemogućnost prodora u centru potrosnje nadzemnim vodovima, ekonomičnost
gradnje i odrzavanje kao i pouzdanost i sigurnost u pogonu,što se odlikuje mirnim
pogonom sa malim brojem kvarova i bezbednom eksploatacijom, uslovi su da se
mreze realizuju energetskim kablovima. Da bi se povećala eksploatacija
pouzdanost nadzemnih vodova uvedeni su u eksploataciju samosnosivi kablovski
snopovi niskog i srednjeg napona i slaboizolovani nadzemni vodovi. Na ovaj način,
kablovski vodovi postaju krvotok u snadbevanju električnom energijom i koriste se
za prenos i distribuciju električne energije do potrošača. Ovi zahtevi su bili osnova
za brzi razvoj kablovske tehnike, i istorijat od njenih prvih koraka od pre 130
godina do danas kretao se u sledećim etapama:
-Prvi guteparkom izolovani provodnici bili su namenjeni telefonijii telografiji.
-Feeranti 1890 godine konstruiše kabl sa koncentično postavljenim provodnicima,
odvodni i povratni vod, koaksijalni kabl, a za izolaciju između koristi papir.
-Dalji razvoj kablovske tehnike je tapkao u mestu do 1930 kada je povećana
dialektična čvrstina putem povećanja pritiska ulja. U periodu od 1955 razvijeni su
konstrukcije uljnih i gasom punjenih kablova sa hlađenjem. Ideja prenosa
informacija optičkim putem i zamena bakarnih provodnika kod telekomunikacionih
kablova nastaje 1970 god.
3
PODELA KABLOVA
Osnovna podela kablova se vrši u zavisnosti od osnovne funkcije prenosa i prema
njoj se kablovi mogu svrstati u sledeće grupe:
-energetski kablovi
-telekomunikacioni kablovi
-integralni energetsko-telekomunikacioni kablovi

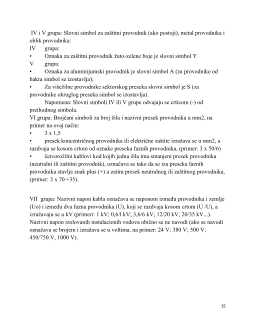

Druga podela kablova moze se izvršiti prema:
- naponu
- vrsti stuje
- broju zila
- materijalu provodnika
- vrsti izolacije
Kablovi koji tokom celog veka eksploatacije ostanu na jednom mestu su
nefleksibilni kablovi, dok su kablovi koji napajaju pokretne potrošače fleksibilni.
To znači da podela moze da se izvede i na:
-nefleksibilne
-fleksibilne
4
•

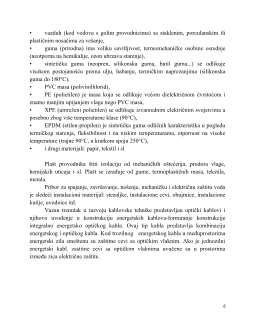

vazduh (kod vodova s golim provodnicima) sa staklenim, porculanskim ili
plastičnim nosačima za vešanje,
•
guma (prirodna) ima veliku savitljivost, termomehaničke osobine osrednje
(neotporna na hemikalije, ozon ubrzava starenje),
•
sintetička guma (neopren, silikonska guma, butil guma...) se odlikuje
visokom postojanošću prema ulju, habanju, termičkim naprezanjima (silikonska
guma do 180°C),
•
PVC masa (polivinilhlorid),
•
PE (polietilen) je masa koja se odlikuje većom dielektričnom čvrstoćom i
znatno manjim upijanjem vlage nego PVC masa,
•
ХРЕ (umreženi polietilen) se odlikuje izvanrednim električnim svojstvima a
posebno zbog više temperaturne klase (90°C),
•
EPDM (etilen-propilen) je sintetička guma odličnih karakteristika u pogledu
termičkog starenja, fleksibilnost i na niskim temperaturama, otpornost na visoke
temperature (trajne 90°C, u kratkom spoju 250°C),
•
i drugi materijali: papir, tekstil i sl
Plašt provodnika štiti izolaciju od mehaničkih oštećenja, prodora vlage,
hemijskih uticaja i sl. Plašt se izrađuje od gume, termoplastičnih masa, tekstila,
metala.
Pribor za spajanje, završavanje, nošenje, mehaničku i električnu zaštitu voda
je sledeći instalacioni materijal: stezaljke, instalacione cevi, obujmice, instalacione
kutije, uvodnice itd.
Vazan trenutak u razvoju kablovske tehnike predstavljau optički kablovi i
njihovo uvođenje u konstrukciju energetskih kablova-formiranje konstrukcije
integralno energetsko optičkog kabla. Ovaj tip kabla predstavlja kombinaciju
energetskog i optičkog kabla. Kod trozilnog energetskog kabla u međuprostorima
energetski zila smeštenu su zaštitne cevi sa optičkim vlaknim. Ako je jednozilni
energetski kabl. zastitne cevi sa optičkim vlaknima uvučene su u prostorima
između zica električne zaštite.
