Visoka škola elektrotehnike
i računarstva strukovnih studija
Studentski program :
Elektronika i telekomunikacije
Seminarski rad
Elektrotehnički materijali i komponente
Kondenzatori
Student:
Mentor:
Katarina Borović Vera Petrović
Elite 5/13
Beograd, 2013.
Sadržaj :
1. Uvod…………………………………………………………………………1
2. Obeležavanje………………………………………………………………...2
3. Svojstva i kapacitivnost ……………………………………………………..4

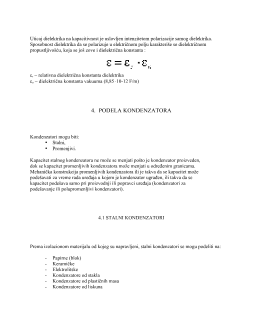

4. Podela kondenzatora………………………………………………………...5
4.1 – Stalni kondenzatori…………………………………………………….5
4.1.1 – Papirni (blok) kondenzatori………………….………………….6
4.1.2 – Elektrolitski kondenzatori………………….…………………....7
4.1.3 – Keramički kondenzatori………………….……………………...8
4.1.4 – Stakleni kondenzatori………………….………………………...8
4.1.5 – Liskusni kondenzatori………………….………………………..9
4.1.6 – Kondenzatori sa folijama od plastične mase…………………….9
4.2 – Promenljivi kondenzatori……………………………………………...9
4.2.1 - Polupromenljivi kondenzatori………………………………….10
4.2.2 - Promenljivi kondenzatori u užem smislu………………………10
4.2.3 - Kondenzatori sa čvrtstim dielektrikom…………………………11
5. Vezivanje kondenzatora……………………………………………………11
5.1 – Paralelna veza kondenzatora…………………………………………11
5.2 – Redna veza kondenzatora…………………………………………….12
6. Gubici u kondenzatoru……………………………………………………..13
7. Primena kondenzatora……………………………………………………...14
8. Literatura…………………………………………………………………..15
2. OBELEŽAVANJE KONDENZATORA
Simboli za obeležavanje kondezatora :
Zbog toga što je farad (F) jedna izuzetno velika jedinica na kondenzatorima se kapacitivnosti
obično izražavaju u mikrofaradima (µF), nanofaradima (nF) i pikofaradima (pF).
Kod kondenzatora, kao i kod otpornika, koristi se skraćeno označavanje. Većina kondenzatora
ima ištampane brojebe na njima koji pokazuju njihove električne karakteristike.
Veći kondenzatori, kao što su elektrolitski, obično prikazuju stvarnu kapacitivnost zajedno sa
jedinicom (npr. 220µF). Pošto na manjim kondenzatorima, kao što su keramički, nema mesta za
ispisivanje vrednosti uveden je system slovnog obeležavanja (brojevi i slova), gde brojevi
prikazuju vrednost u pikofaradima (pF) a slova toleranciju. Isti standard važi i za označavanje
tolerancije otpornosti otpornika.
Primer :
473K = 47×10
3
pF (±10%) , gde je K odstupanje.
Odstupanja mogu biti:
-
simetrična (±10%, ±20%),
-
nesimetrična (−10%, +30%).
2
Klasa tačnosti
Dozvoljeno odstupanje
Oznaka
0.001
0.002
0.005
0.01
0.02
I
II
III
IV
V
VI
±0.1%
±0.25%
±0.5%
±1%
±2%
±5%
±10%
±20%
-10%; +30%
-10%; +50%
-20%; +50%
B
C
D
F
G
J
K
M
Q
T
S
Za označavanje kondenzatora koriste se i boje koje se nanose u obliku trake ili tačke.
Način označavanja kondenzatora bojama, kao i slovima i ciframa, nije jedinstven za sve vrste
kondenzatora i često odstupa od standard.
