1.Uvod
Problem kako pohraniti naboj seže još u 18. stoljeće kada se magdeburški izumitelj Otto von
Guericke dosjetio trljati punu sumpornu kuglu i puštati da između nje i elektrizacijske kože
skaču iskre. Leydensku staklenku, jedan od najranijih i najjednostavnijih električnih
kondenzatora, izumili su, neovisno jedan od drugoga, 1745. godine nizozemski fizičar Pieter
van Musschenbroek sa sveučilišta u Leydenzu i Ewald Georg von Kleist iz Pomeranie.
Leydenska staklenka
:
Izvorna Leydenska staklenka bila je začepljena staklenka napunjena vodom, i sa žicom ili
čavlom koji su se protezali iz čepa u vodu. Staklenka je bila nabijena tako da se držeći u
jednoj ruci vanjski dio žice dovede u kontakt s električnim uređajem. Ako je dodirnemo
drugom rukom nastao bi izboj koji bi se očitovao kao nasilan šok. Današnja Leydenska
staklenka je obložena alu-folijom izvana i iznutra. Električni kontakt ostvaruje se sa mjedenim
štapom koji probije čep i spojen je lancem sa unutrašnjim slojem metala. Kompletan izboj
događa se kada su dvije alu-folije povezane međusobno vodičem. Njom su se mogli postići
naponi i do 25000 V. Leydenska staklenka se često koristi u laboratorijima za demonstraciju i
u eksperimentalne svrhe. Benjamin Fraklin je sistemom od dvije leydenske staklenka ubijao
purane, a jednom je skoro ubio i sebe. Inače je Franklin otkrio i fundamentalnu činjenicu da
se umjesto staklenka mogu koristiti metalne ploče razdvojene nekim izolatorom. Tako je
Franklin načinio prvi pločasti kondenzator.
1.
2. Električni kapacitet i kondenzatori
2.1 Spojevi kondenzatora

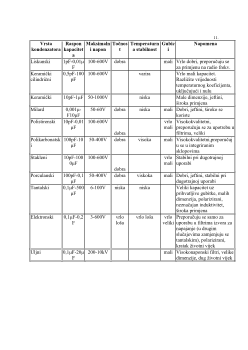

Karakteristika svakog kondenzatora je kapacitivnost i radni napon. Da bismo dobili veću
kapacitivnost ili veći radni napon, kondenzatori se vezuju u grupe. Kondenzatori mogu biti
spojeni paralelno, serijsi ili kombinirano. Nekoliko kondenzatora vezanih u grupu naziva se
baterijom kondenzatora.
2.1.1
Serijski spoj kondenzatora
Svi paralelno vezani kondezatori nalaze se na istom naponu koji je jednak naponu izvora.
Kroz svaki paralelno spojeni kapacitet teče struja obrnuto razmjerna pojedinom kapacitivnom
otporu. Ukupan naboj baterije paralelno spojenih kondenzatora je:
3.
Ove jednadžbe vrijede za kružnu frekvenciju ω = 1s-1 , za bilo koju frekvenciju je:
Paralelnim spajanjem kondenzatora povećava se kapacitivnost u strujnom krugu, no pri
takvom spajanju treba voditi računa o polaritetu. Također treba obratiti pozornost na to da
električni proboj jednog kondenzatora narušava rad cijele baterije. Probijeni kondenzator
kratko spaja ostale kondenzatore.
