КОНСТРУКЦИЈА ШКОЛСКОГ ХОРИЗОНТАЛНОГ СУНЧАНОГ ЧАСОВНИКА
Циљ рада
: Направити преносиви хоризонталну сунчани часовник који ће
показивати средњоевропско време са тачношћу од ± 5 минута.
Кључне речи:
сунчани часовник, подневачка линија, географске координате,
временско изједначење
Потребно је:
круг пречника 12 cm од хамер папира, стари компакт диск, парче
тањег картона (као што је омот фасцикли) димензија 15 cm x 15 cm, округли
провидни поклопац кутије за компакт дискове дубине 4-5 сm (види слику 8 на
стр. 3), „OHO” лепак, маказе, оловка, дрвене бојице (или фломастери у боји),
геометријски прибор (шестар, угломер, троугао)
Поступак
:
1
. На кругу од хамер папира уцртај један пречник који ће представљати
подневачку линију; на једном крају уцртај стрелицу која ће означавати север (
N
).
Из центра круга опиши кружницу полупречника r = 40 mm која ће уоквиривати
бројчаник (сл. 1).
2
. На уцртаном пречнику, 30 mm од јужног краја, означи пол
А
сунчаног
часовника. Из пола нанеси одговарајуће углове сенки

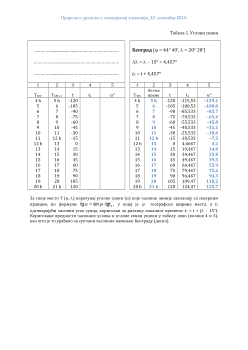

(види стр. 4, десна табела,
колона 5); позитиван смер је у правцу кретања казаљке на часовнику, тј. смер
кретања сенке на сунчаном часовнику (сл. 2).
4
. На часовним линијама, у појасу између уцртане кружнице и ивице картонског
круга, упиши бројчаник за летње време (средњоевропско време плус један час)
(сл. 3).
5
. Пажљиво залепи круг од хамер папира на компакт дик.
6
. Конструиши бацач сенке према приложеном нацрту (сл. 4), и то у два примерка.
Једино битно је да угао код темена
А
мора бити једнак географској ширини места
за кога се сунчани часовник конструише (у датом примеру, за Београд, 44° 49');
Природа и друштво у специјалној едукацији, 12. децембар 2014.
све остале димензије могу се мењати. Исеци бацаче сенке, премажи лепком (све
осим квадратних „стопа” бацача сенке, димензија 7 х 7 mm ) и залепи их тако да се
се ивице поклопе (сл. 5).
Слика 4.
Слика 5.
7
. Пресави квадратне стопе под правим углом, две на једну а две на другу страну,
и прилепи их за основу сунчаног часовника; подеси бацач сенке тако да стоји дуж
подневачке линије, под правим углом према основи сунчаног часовника (сл. 6).
Слика 6.
8
. Постави сунчани часовник хоризонтално, тако да подневачка линија уцртана
на кружној основи стоји тачно правцем југ–север (сл. 7). По сунчаном времену,
сенка хипотенузе бацача показаће дневни час са тачношћу која је једнака
вредности временског изједначења (током лета у границама ± 5 минута).
