Internacionalni Univerzitet Brčko
Arhitektura i Urbanizam
Arhitektonske konstrukcije 1
OPLATNE KONSTRUKCIJE
Seminarski rad radio:Dino Mulaibrahimović
SADRŽAJ:
OPLATNE KONSTRUKCIJE ................................................................................ 2
1. SUSTAVI KROZ POSTUPAK RADA SA OPLATAMA ........................................... 2
2. SISTEMSKE ODREDNICE MOGUĆIH TEHNOLOŠKIH KONSTRUKCIJA U
GRADITELJSKOJ PRAKSI .................................................................................... 6
3. TEHNOLOŠKE KONSTRUKCIJE OPLATE ........................................................ 7

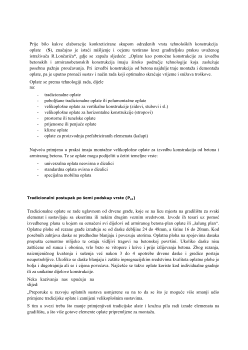

Tradicionalni postupak po šemi podskup vrste (P
s1
) ............................................. 8
4. MOGUĆI UTICAJ OPTEREĆENJA NA OPLATNU KONSTRUKCIJU....................... 12
5. NOSIVOST ELEMENATA I PROSTORNA STABILNOST SKELE ......................... 15
LITERATURA ...................................................................................................... 19
Svim oplatama zajednički su neki karakteristični
elementi:
-
oplatno platno
je površina koja daje direktno oblik betonu a izrađuje se od dasaka, iverice,
lesonita, šperploča, limova i plastike. Za višekratnu upotrebu oplatno platno se treba zaštititi
od vlage premazima ili impregnacijom
-
oslonci
su drvene gredice na međusobnoj udaljenosti ovisno o nosivosti oplatnog platna a
mogu biti
primarni i sekundarni
-
razupore i zatege
se obično rade zajedno tako da se zatezni vijak provuče kroz cijev koja
ujedno vrši razupiranje i štiti vijak da ne dođe u kontakt sa svježim betonom
-
podupirači
vertikalni ili stubovi i kosi ili kosnici
-
nosači
(za horizontalne kostrukcije) danas su pretežno metalni-rešetkasti ili sandučasti
-
ukrute
Na izbor vrste oplatnih sklopova, za svaki konkretni slučaj, utječu brojni tehnički i
organizacijski faktori.
Izbor ovisi o obliku betonske konstrukcije, o veličini konstrukcije, o veličini površine koja se
oplaćuje, o raspoloživim strojevima i vremenu za radove, klimatskim uvjetima u vrijeme izvođenja
radova i o broju raspoloživih radnika koji će radove izvoditi, te o njihovoj obučenosti.
Izborom vrste oplatnih sklopova i načina rada moraju se zadovoljiti uvjeti za uspješan podhvat, što
podrazumijeva: dobiti traženu kvalitetu betonskih konstrukcija, u pogledu dimenzija i izgleda, i
završiti građevinu u predviđenom vremenu, a uz najniže troškove. Pogrešno je unaprijed ograničiti
sredstva za nabavku oplata, ne sagledavajući konačan ishod u organizacijskom i ekonomskom
pogledu. Proizvođači oplatnih konstrukcija mogu također doprinijeti pogrešnom izboru. U nastojanju
da prodaju oplate koje proizvode, u mnogim slučajevima, ponašaju se nekritično. Bilo je slučajeva da
su raspisanim natječajem za nabavku oplatnih sustava dobivene nepotpune specifikacije potrebnog
broja i dijelova sustava, a što je u prvi mah teško utvrditi. Pogrešan izbor vrsta oplata i načina rada
nepovoljno se održava na sve ostale faze radova i na odvijanje radova u cjelini. Na gradilištu se nastoji
postaviti organizacija izvođenja s međusobno ujednačenim kapacitetima po vrstama radova. Ukoliko
se radovi na izradi oplata ne odvijaju u predviđenom vremenu, zastaju armirački, betonski i zidarski
radovi uz nedovoljno korištenje kapaciteta, a što se odražava na troškove. Samo uz svestrano
poznavanje uvjeta i mogućnosti koje pojedine vrste i postupci rada nameću, mogu se izabrati
najpovoljnija rješenja i dobiti povoljni rezultati.
Kroz postupke rada
s oplatama mogu se posmatrati tri osnovne vrste oplatnih
sklopova:
1. Sustavi koji se izrađuju na mjestu građenja. Tu se svrstavaju krojene oplate od drvene građe ili
drvenih prerađevina;
2. Sustavi gdje se od tvornički izrađenih ploča i pratećih elemenata na mjestu građenja sklapa
oplatni sklop;
3.
Sustavi gdje se od tvornički izrađenih elemenata u radionici izrađuje oplatni sklop u veličini i
obliku konstrukcije koji se na mjestu građenja postavlja i skida.
Sustavi koji se sklapaju na mjestu
građenja
