Konstrukciona rešenja građevinske stolarije – Prozori

Univerzitet u Sarajevu

Mašinski fakultet

KONSTRUKCIONA RJEŠENJA GRA

EVINSKE

STOLARIJE (PROZORI)

SEMINARSKI RAD

Student:

Aldin Konak

Sarajevo, januar 2016. god

Tema: Konstukciona rješenja gra

avinske stolarije (prozori)

SADRŽAJ

Uvod ................................................................................................................................... 3

Vrste mjera za prozore ....................................................................................................... 4

2.1

Uzimanje mjera ............................................................................................................ 5

Podjela prozora ................................................................................................................... 6

3.1

Podjela prozora po sklopu (konstukciji) krila .............................................................. 6

3.1.1

Jednostruki prozori ............................................................................................... 7

3.1.2

Dvostruki prozor .................................................................................................. 7

3.1.3

Spojeni prozori ..................................................................................................... 8

3.2

Podjela prozora po sastavu ......................................................................................... 8

3.3

Podjela prozora po na

inu pokretanja krila ................................................................ 8

3.3.1

Obrtni prozori ....................................................................................................... 9

3.3.2

Klizni prozori ..................................................................................................... 10

3.3.3

Otklopni prozori ................................................................................................. 11

3.3.4

Kombinovani ili složeni na

in pokretanja krila ................................................. 11

3.3.5

Prozori koji se ne otvaraju .................................................................................. 11

Vrste prozora .................................................................................................................... 12

4.1

Osnovna konstrukcija (sklopovi) prozora .................................................................. 12

4.1.1

Sastavi okvirnica ................................................................................................ 13

ZAPTIVA

I ..................................................................................................................... 15

OKOvi za PRozore ........................................................................................................... 16

Materijali za izradu prozora ............................................................................................. 18

7.1

Drveni prozor ............................................................................................................. 18

7.2

Alu prozor .................................................................................................................. 19

7.3

PVC prozor ................................................................................................................ 19

7.4

Kombinacije materijala .............................................................................................. 20

ZAKLJU

AK .................................................................................................................. 21

Literatura .......................................................................................................................... 22

Tema: Konstukciona rješenja gra

avinske stolarije (prozori)

VRSTE MJERA ZA PROZORE

Kod odre

ivanja mjera za prozore treba ih precizirati po širini i visini. Razlikuju se: [1]

zidarska mjera

modularna mjera M

proizvodna mjera

vanjska mjera krila

svijetla mjera stakla

svijetla mjera

arhitektonska mjera.

Zidarska mjera je mjera prozorskog otvora u zidu bez maltera.
Modularna mjera je mjera koja je sa svake strane u pravilu manja za 5 mm od zidarske mjere
pa je ukupno manja za 10 mm (dozvoljena je tolerancija – 16 mm). Modularna mjera idealna
je dimenzija, a služi da se prozori u zidarske otvore usklade po svojoj zamišljenoj vodoravnoj
i okomitoj osi s osama u zidarskim otvorima i tako postigne uskla

enost položaja me

u svim

prozorima na nekoj fasadi.
Proizvodna mjera je vanjska mjera prozorskog okvira, koja je tako

er po 5 mm sa svake

strane kra

a od modularne mjere (uz toleranciju 5 – 13 mm), odnosno ukupno za 10 mm, a u

odnosu na zidarsku mjeru manja je sa svake strane po 10 mm, ili ukupno za 20 mm.
Pri odre

ivanju veli

ine stakla i širine krila važna je svjetla mjera stakla. Ako je kod

višekrilnih prozora odre

eno da su krila jednake širine, to zna

i da su jednako široka njihova

stakla (za dvostruke prozore na vanjskim krilima).
Svjetla mjera se odnosi na veli

inu otvora doprozornika, a zove se još i stolarska mjera,

posebno je važna jer se

esto navodi u nacrtima po kojima konstuktor prozora odre

uje sve

ostale veli

ine.

Arhitektonska mjera je veli

ina zidarski potpuno obra

enog prozorskog otvora gledanog

izvana.
Primjer veli

ine nekog prozora (u cm)

zidarska mjera 181/121;
modularna mjera 180/120;
proizvodna mjera 179/119 (Slika 2.1)

Tema: Konstukciona rješenja gra

avinske stolarije (prozori)

Slika 2.1:

Vrste mjera na otvorima i prozorima

[1]

2.1

Uzimanje mjera

Konstruktor treba da posjeduje Knjigu mjera, u koju

e osim mjera unositi i sva ostala

opažanja potrebna za odabir najpovoljnije konstukcije.
Posebno je važno ustanoviti:[1]

−

vrstu materijala od kojega je zid izgra

en,

−

je li otvor dostupan ili ne,

−

debljinu zida,

−

lokaciju otvora (sprat),

−

namjenu prostorije,

−

položaj prozora,

−

vrstu parapeta,

Tema: Konstukciona rješenja gra

avinske stolarije (prozori)

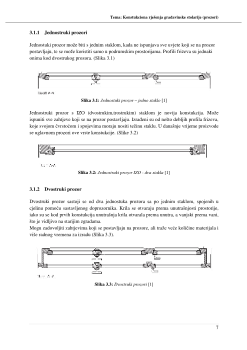

3.1.1

Jednostruki prozori

Jednostuki prozor može biti s jednim staklom, kada ne ispunjava sve uvjete koji se na prozor
postavljaju, te se može koristiti samo u podrumskim prostorijama. Profili frizeva su jednaki
onima kod dvostrukog prozora. (Slika 3.1)

Slika 3.1:

Jednostuki prozor – jedno staklo

[1]

Jednostruki prozor s IZO (dvostrukim,trostrukim) staklom je novija konstukcija. Može
ispuniti sve zahtjeve koji se na prozor postavljaju. Izra

eni su od nešto debljih profila frizeva,

koje svojom

vrsto

om i spojevima moraju nositi težinu staklu. U današnje vrijeme proizvode

se uglavnom prozori ove vrste konstukcije. (Slike 3.2)

Slika 3.2:

Jednostruki prozor IZO - dva stakla

[1]

3.1.2

Dvostruki prozor

Dvostruki prozor sastoji se od dva jednostuka prozora sa po jednim staklom, spojenih u
cjelinu pomo

u sastavljenog doprozornika. Krila se otvaraju prema unutrašnjosti prostorije,

iako su se kod prvih konstukcija unutrašnja krila otvarala prema unutra, a vanjski prema vani,
što je vidljivo na starijim zgradama.
Mogu zadovoljiti zahtjevima koji se postavljaju na prozore, ali traže ve

e koli

ine materijala i

više radnog vremena za izradu (Slika 3.3).

Slika 3.3:

Dvostruki prozori

[1]
