Konstruktivno-tehničke karakteristike trakastih transportera

Predmet: Osnovi mehanizacije pretovara

Seminarski rad

Tema: Konstruktivno-tehničke karakteristike

trakastih transportera

Srudent: Mević Irijan Asistent:Samed Ormanović
Br. indeksa: S-50/12

INTERNACIONALNI UNIVERZITET TRAVNIK INTERNATIONAL UNIVERSITY OF TRAVNIK

Sadržaj:

1.0. Uvod...............................................................................................................3
2.0. Primjena trakastih transportera ......................................................................4
3.0. Trake ..............................................................................................................5
3.1. Gumene trake .................................................................................................6
3.2. Čelične trake ..................................................................................................7
3.3. Žičane trake ...................................................................................................8
4.0. Nosiva konstrukcija .......................................................................................9
5.0. Elementi za oslanjanje i centriranje trake ....................................................10
5.1. Noseći i povratni valjci ................................................................................10
5.2. Pogonski mehanizam ...................................................................................11
6.0. Otpori u trakastom transporteru ...................................................................12
7.0. Istovar materijala .........................................................................................13
8.0. Proračun trakastih transportera ....................................................................14
8.1. Rasuti materijal ............................................................................................14
8.2. Komadni materijal .......................................................................................14
9.0. Zaključak .....................................................................................................15

2.0 Primjena trakastih transportera

Trakasti transport je transport rasute,a rijđe komadne robe u vodoravnom ili
nagnutom transportu sa manjim nagibnim uglom koji su ujedno nosivi i vučni
dijelovi transportera.

Trakasti transporteri imaju široku primjenu kako u oblasti pretovara tako i u
unutrašnjem transportu u svim granama privrede tj. u saobraćaju, rudarstvu,
metalurgiji, hemijskoj industriji, livnicama, graditeljstvu, poljoprivredi itd. Gdje
dolazi u obzir i prenošenje komadne robe kao što su vreće,sanduci,kutije,
paketi i dr.

Trakasti transporteri služe za male protoke masa i kratke udaljenosti, te za
velike protoke i velike daljine prenosa.
Kapacitet ovih transportera dostiže i do 10 000 t/h, dužina transportera ima i
veliki dijapazon i kreće se od 5 m do nekoliko stotina metara,a u nekim
slućajevima njihova dužina iznosi i do nekoliko kilometara.

Slika br.1- Trakasti transporter

3.0 Traka

Pokretanje trake vrši se preko pogonskog bubnja kojeg pokreće motor preko
reduktora. Kretanje bubnja se prenosi na traku uslijed trenja između trake i
bubnja,zahvaljujući zatezanju zateznog bubnja.

Traku između bubnjeva podržavaju noseći i povratni valjci koji su raspoređeni
duž šasije transportera na određenom rastojanju jedan od drugog.

Traka je ujedno noseći i vućni organ za teret i zato mora biti savitljiva i čvrsta
ali i da podnese silu zatezanja kao i da nosi teret.

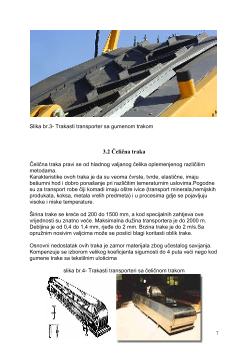

Najčesće u primjeni su gumene trake dok se rijeđe koriste trake od čelika,a
imamo još i platnene i žićane trake.

Slika br.2 – presjek trake

t-debljina tekstilnog sloja (1 mm; 1,5 mm; 2 mm)

-debljina gumenog sloja u radnom dijelu trake

-debljina gumenog sloja u neradnom dijelu trake

Traka ima 2 do 12 slojeva (od pamuka, najlona, prelona). Brojevi slojeva
zavisi od širine trake jer širina zavisi od kapaciteta transportera i krupnoće
komada.

Oznake tkanina za uloške

Oznaka

tkanine

M A T E R I J A L

Osnova

Podloga

pamuk

rajon

poliamid

poliester

rajon

poliamid
