Први ниво се односи на заштитне релеје и контролно управљачке уређаје.
На овом нивоу се прикупљају подаци из разводног постројења. Физичка веза
са разводним постројењем се остварује путем вишежилних бакарних
каблова и аналогних и дигиталних картица у самим уређајима. Прикупљене
податке уређаји затим обрађују и прослеђују их даље ка вишим нивоима.

Други   ниво   су   индустријски   рачунари   са   специјализованим   софтвером.
Намена   ових   рачунара   је   да   прихвате   податке   из   процеса,   са   нижег
хијерархијског   нивоа,   обраде   их   и   проследе   на   више   нивое.   Такође,
индустријски   рачунари   са   специјализованим   софтвером   су   у   стању   да
проследе команде које долазе са виших новоа до контролно управљачких
уређаја. Са процесним уређајима рачунари су повезани преко рачунарске
мреже   и   етернет   свичева   фибер   оптичким   кабловима   или   бакарним
мрежним кабловима.

Трећи ниво су рачунари са специјализованим софтвером за графичку
обраду података. Представљају везу оператера и процеса кроз праћење
догађаја на станици. На основу прикупљених догађаја са станице, Оператер

9. Новембар 2011.

страница 5. од 22

Контролно-управљачки системи у трансформаторским станицама

високог напона

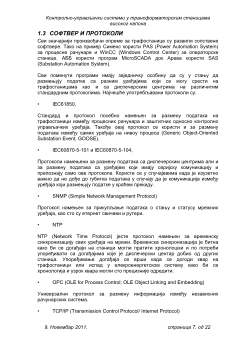

1.3 СОФТВЕР И ПРОТОКОЛИ

Сви значајнији произвођачи опреме за трафостанице су развили сопствене
софтвере. Тако на пример Сименс користи PAS (Power Automation System)
за процесне рачунаре и WinCC (Windows Control Center) за операторске
станице. АББ користи програм MicroSCADA док Арева користи SAS
(Substation Automation System).

Сви   поменути   програми   имају   заједничку   особину   да   су   у   стању   да
размењују   податке   са   разним   уређајима   који   се   могу   срести   на
трафостаницама   као   и   са   диспечерским   центрима   на   различитим
стандардним протоколима. Најчешће употребљавани протоколи су:

•

IEC61850,

Стандард и протокол посебно намењен за размену података на
трафостаници између процесних рачунара и заштитних односно контролно
управљачких уређаја. Такође овај протокол се користи и за размену
података између самих уређаја на нивоу процеса (Generic Object-Oriented
Substation Event, GOOSE).

•

IEC60870-5-101 и IEC60870-5-104,

Протоколи намењени за размену података са диспечерским центрима али и
за размену података са уређајем који имају серијску комуникацију и
препознају само ове протоколе. Користе се у случајевима када је изузетно
важно да не дође до губитка података у случају да је комуникација између
уређаја који размењују податке у краћем прекиду.

•

SNMP (Simple Network Management Protocol)

Протокол намењен за прикупљање података о стању и статусу мрежних
уређаја, као сто су етернет свичеви и рутери.

•

NTP

NTP   (Network   Time   Protocol)   јесте   протокол   намењен   за   временску
синхронизацију свих уређаја на мрежи. Временска синхронизација је битна
како   би   се   догађаји   на   станици   могли   пратити   хронолошки   и   по   потреби
упоређивати   са   догађајима   које   је   диспечерски   центар   добио   од   других
станица.   Упоређивање   догађаја   се   врши   када   се   догоди   квар   на
трафостаници   или   испад   у   елекроенергетском   систему   како   би   се
хронологија и узрок квара могли сто прецизније одредити.

•

OPC (OLE for Process Control; OLE Object Linking and Embedding)

Универзални протокол за размену информација између независних
рачунарских система.

•

TCP/IP (Transmission Control Protocol/ Internet Protocol)
