СТРУКА: МАШИНСТВО И ОБРАДА МЕТАЛА
ЗАНИМАЊЕ: МАШИНСКИ ТЕХНИЧАР
МАТУРСКИ РАД
ПРЕДМЕТ: КОНСТРУИСАЊЕ
ТЕМА: КОНУСНИ ЗУПЧАНИЦИ
САДРЖАЈ:
1.
УВОД
...............................................................................................................2
2.
КОНУСНИ ЗУПЧАСТИ ПАРОВИ
............................................................3
2.1.
Основне карактеристике конусних зупчани .....................................3
2.2.
Подјела конусних зупчаника ..............................................................4
2.3.
Геометријске и кинематске величине ................................................7
3.
ПРОРАЧУН КОНУСНИХ ЗУПЧАНИКА
..............................................12
3.1.
Чврстоћа подножја зубаца конусног зупчаника .............................12
3.2.
Чврстоћа подножја зубаца конусног зупчаника..............................14
3.3.

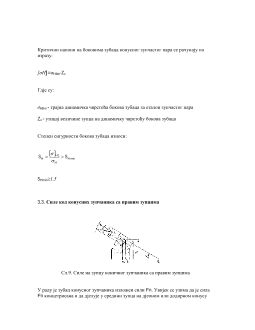

Силе код конусних зупчаника са правим зупцима .........................15
4.
ЗАКЉУЧАК
..................................................................................................18
5. ЛИТЕРАТУРА
..............................................................................................19
2. КОНУСНИ ЗУПЧАСТИ ПАРОВИ
2.1. Основне карактеристике конусних зупчаника
Конусни зупчасти парови користе се за пренос и трансформацију снаге од
погонске до радне машине када се осе погонског и гоњеног вратила сjеку. У
поређењу са цилиндричним зупчастим паровима, конусни зупчасти пaрови су
знатно сложенији у погледу кинематике, геометрије, израде и монтаже.
Кинематске површине зупчастих парова чије се осе сjеку (осно растојање једнако
нули) су у облику конуса, са врховима у тачки пресjека оса обртања спрегнутих
зупчаника. Ови конуси одређени су угловима кинематских конуса
δ
1 и
δ
2 и
осним углом Σ.
Углови кинематских конуса (
δ
1 и
δ
2) су углови између осе обртања зупчаника и
кинематске осе.
Осни угао Σ је угао између вектора угаоних брзина
ω1
и
ω2
.
Из услова чистог котрљања (без клизања) кинематских површина (конуса), тј.
jеднакости обимних брзина на кинематским круговима, добијају се изрази за
углове кинематских конуса:
cos
sin
1
u
tg
cos
1
sin
2
u
u
tg
Сл.1. Кинематске површине конусних парова
У специјалном случају када је
2
:
u
tg
1
1
гдjе је:
2
1
u
- кинематски преносни однос
2.2. Подјела конусних зупчаника
У зависности од величине углова кинематских конуса, конусни зупчасти парови
могу бити:
- спољашњи,
- равни и
- унутрашњи
Према облику бочних линија зубаца основне зупчасте плоче, конусни зупчати
парови могу бити са: правим, косим и лучним зупцима.
Сл.4. Подјела конусних зупчаника
према облику бочне линије:
а) прави зупци; б) коси зупци; в)
лучни зупци
Конусни зупчасти парови са правим зупцима су генератори вибрација и буке због
истовременог уласка и изласка из захвата свих тачака профила зубаца. Зато је
домен њихове примјене ограничен на обимне брзине до 6 m/s. Бочне линије
зубаца основне зупчасте плоче су праве линије које пролазе кроз осу обртања
плоче.
Конусни зупчасти парови са косим зупцима имају бочне линије у облику праве
која тангира неки круг чији центар припада оси обртања основне зупчасте плоче.
Код ових зупчастих парова смањен је ниво вибрација и буке због постепеног
уласка и изласка зубаца из захвата и повећаног степена спрезања. Угао нагиба
бочне линије зупца мјења се дуж зупца. Ови зупчасти парови покривају велики
домен обимних брзина, до 50 m/s.
Конусни зупчасти парови са лучним зупцима бочне линије зубаца основне
зупчасте плоче су криволинијског - лучног облика. Облик лука бочне линије
зупца зависи од примењеног поступка израде: Gleasоn, Oerlikon, Klingelnberg.
Код ових зупчастих парова конкавни и конвексни дјелови спрегнутих бокова
зубаца, се налазе у додиру. Зато они имају миран рад и велику носивост.
