Kreiranje zavrtke

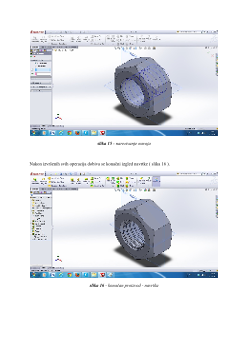

Kreiranje navrtke u SolidWorksu 2013

Prvi korak koji je potrebno učiniti nakon što pokrenemo SolidWorks je kliknuti na File - New - zatim
na Part kao što je to prikazano na slici broj 1.

slika 1

- kreiranje novog dokumenta

Nakon toga na ekranu će se pojaviti prozor kao na slici broj 2. U ovom dijelu možemo odabrati ravan
u kojoj želimo crtati ( Front Plane, Top Plane, Right Plane itd ). U ovom slučaju odabrat ćemo Top
plane kliknuti desnim klikom zatim na edit sketch.

slika 2

- odabir ravni u koju želimo crtati

U okviru sketcha ( 2D ravni ) potrebno je nacrtati navrtku ( onako kako bi ona izgledala kada bi se
gledala sa tlocrta ili u ovom slučaju Front Plane ). Krug i šestougao su pozicionirani na sredinu
presjeka svih ravni. Odabirom opcija Circle i Polygon dobija se željeni izgled kao na slici 3.

slika 3

- editovanje sketcha u okviru SolidWorksa

Nakon što smo nacrtali željeni sketch, potrebno je izvršiti njegovo dimenzionisanje kao na slici 4, gdje
su kotirani krug i šestougao.

slika 4

- dimenzionisanje kruga i šestougla
