Analiza i primena zavojnih transportera

UNIVERZITET U SARAJEVU

FAKULTET ZA SAOBRAĆAJ I KOMUNIKACIJE

SEMINARSKI RAD IZ PREDMETA:

INDUSTRIJSKI TRANSPORT

Tema rada:

Zavojni transporteri

Sarajevo, april, 2017.

Predmetni
nastavnik:

Doc. dr. Ahmed Ahmić

Student:

Sara Klisara

Broj indeksa:

7689

Usmjerenje:

Komunikacijske tehnologije

Godina studija:

Prva

Rezultat rada:

SADRŽAJ

1.ZAVOJNI TRANSPORTERI........................................................................................................................3

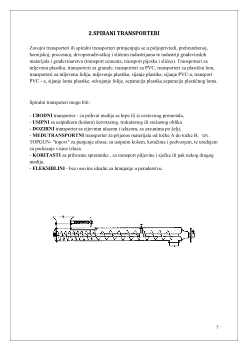

2.SPIRANI TRANSPORTERI.........................................................................................................................7

3.KAPACITET ZAVOJNOG TRANSPORTERA...............................................................................................9

4.ZAKLJUČAK...........................................................................................................................................13

5.Literatura.............................................................................................................................................14

Noseći dio zavojnog transportera je zatvoreni žljeb po kome klizi sitni materijal suh ili u vodi
obično razmjere 1:1 tjeran radnom površinom zavojnice. Osa zavojnice se poklapa sa osom
žljeba.   Zavojni   transporter   prima   materijal   preko   dozatora   i   transportuje   ga   do   izlaznog
otvora, koji se, pogotovu ako su na donjoj strani, zatvaraju zasunima. Prenošenje materijala
ovim transporterima obično se vrši horizontalno, koso pod uglom 20°, ili   vertikalno,   kao
kod  prenošenja  cementa.  Dužine  na  kojima  se  prenosi materijal ovim uređajima obično se
kreću od 30 do 40 metara. Kretanje materijala naviše odvija se uslijed sila trenja između
materijala koji se transportuje iz žljeba u kojem je zavojnica. Ove sile trenja se javljaju uslijed
pojave centrifugalne sile materijala koji se okreće u žlijebu zajedno sa zavojnicom. Sila trenja
usporava kretanje čestica materijala, prisiljavajući ih da se sporije kreću od zavojnice, uslijed
čega se one, klizajući po površini zavojnika, istovremeno okreću i kreću naviše.

Slika 1.1

Zavojni-spiralni klasifikator
