Magnetno polje

Visoka škola "CEPS-Centar za poslovne studije"

Predmet: Osnovi elektrotehnike

SEMINARSKI RAD

Tema:

Magnetno polje

Profesor: Student:

Prof. Pavao Sović Alen Mlivić

Magnetno Polje Alen Mlivić

Kiseljak, 2013/2014

Sadržaj:

Uvod………………………………………………………………...… -2-

Magnetno polje električne struje……………………………………… -4-

Magnetno polje pravolinijskog strujnog provodnika……………….… -5-

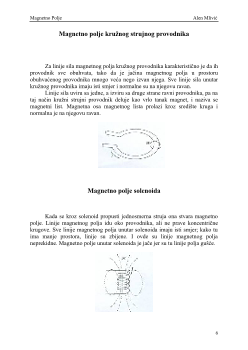

Magnetno polje kružnog strujnog provodnika……………………….. -6-

Magnetno polje solenoida……………………………………….….... -6-

Jačina magnetnog polja………………………………….………..…. -7-

Magnetni fluks i magnetna indukcija………………………...……… -8-

Magnetno polje Zemlje……………………………………………..… -9-

Magnetni polovi……………………………………………………... -11-

Slabljenje magnetnog polja Zemlje……………………….……….… -12-

Literatura ……………………………………………………………..-14-

Magnetno Polje Alen Mlivić

Uticaj sile u prostoru oko magneta se naziva magnetno polje. Polje je

tako jako blizu kraja jedne magnetne šipke da ono zadržava gvozdene strugotine
ili druge feromagnetne materijale. Krajevi šipke gde je polje najjače nazivaju se
polovi magneta.

U opštem slucaju, magnetno polje ne može se zapaziti golim okom, pa se

na crtežima njegovo djelovanje predstavlja pomoću magnetnih linija sile. To su
zamišljene linije koje pokazuju pravac i smjer kojim bi se kretao sjeverni pol
kakvog malog magneta unešenog u jako magnetno polje.

Ako se na horizontalnu magnetnu šipku položi list papira, a preko njega

rasprši   gvozdena   strugotina,   ona   će   se   poređati   preko   papira.   Uzrok   ovog
linijskog   uređenja   je   magnetno   polje   koje   se   ispoljava   delovanjem   sile   na
sićušne   parčiće   strugotine.   Ovo   uređenje   gvozdene   strugotine   sugeriše   na
koncept linija sile u prostoru oko magneta. Michael Faraday (Majkl Faradej) je
prvi iskoristio linije sile da opiše svojstva magnetnog polja.

Polovi magneta se nazivaju sjeverni pol (N) i južni pol (S). Istoimeni

magnetni polovi se odbijaju, dok se magnetni polovi suprotnog znaka privlače.

Linijama sile se određuje pravac tako da one izlaze iz sjevernog pola, a

vraćaju se u južni pol magneta. Linije sile u bilo kojoj tački pokazuju smjer
magnetnog polja u toj tački. Otuda, linije sile jednostavno omogućavaju jednu
slikovitu predstavu magnetnog polja koje magnet stvara. Tamo gde su linije sile
bliže, magnetno polje je jače i obrnuto gde su linije sile ređe magnetno polje je

Magnetno Polje Alen Mlivić

slabije. Ova predstava pokazuje da je magnetno polje na polovima jače nego
bilo gdje drugo.

Magnetno polje električne struje

Danski fizičar Hans Ersted otkrio je da deklinaciona magnetna igla u blizini
provodnika izvrši otklon kada kroz njega potekne električna struja. U ovo se
može   lahko   uvjeriti   ako   se   strujni   provodnik   postavi   iznad   magnetne   igle
orijentisane u pravcu sjever – jug. Kada kroz provodnik protiče struja u smjeru
sjever – jug, sjeverni pol magnetne igle okrene se prema zapadu. Ako se smjer
struje promjeni, sjeverni pol magnetne igle okreće se prema istoku. Kada se
magnetna igla nalazi ispod provodnika, pri čemu struja protiče u smjeru jug –
sjever, sjeverni pol magnetne igle okreće se prema istoku, a ako se smjer struje
promjeni, on se okrene prema zapadu. Na osnovu ovih ogleda Ersted je postavio
sljedeće pravilo koje je danas poznato kao Erstedovo pravilo:  Ako desnu ruku
ispruženih   prstiiju   potavimo   iznad   provodnika,   tako   da   je   dlan   okrenut
magnetnoj igli, koja se nalazi ispod provodnika, onda palac pokazuje smjer
otklona sjevernog pola magnetne igle, ako su prsti postavljeni tako da pokazuju
smjer struje kroz provodnik.

Otklon magnetne igle, kada kroz provodnik protiče električna struja,

rezultat je uzajamnog dejstva magnetnog polja magnetne igle i magnetnog polja
električne struje kroz provodnik. Magnetno polje u okolini strujnog provodnika
je srazmjerno jačini struje i nezavisno je od vrste provodnika. Treba istaći da je
svako magnetno polje uslovljeno kretanjem naelektrisanih čestica, tj.
postojanjem električne struje.
