Razvoj mehatroničkih elemenata
Projektni zadatak: Medicinski mikser
Profesor: Dr. Tomislav Petrović
Asistent:Mr. Slobodan Jovanović
Student: Đorđe Panajotović 1432
Zadatak iz projektovanja
Potrebno je konstruisati medicinski mikser za mešanje lekova, cije su maksimalne dimenzije posude u
kojoj se meša ф100 x 120 mm, obrtna brzina vratila treba da bude 0 – 50 o/min. takođe potrebno je
izvesti vertikalno pomeranje vratila .
1. Primenom procesa razvoja konstrukcija dobiti nekoliko varijanti mogućeg rešenja.
2. Izabrati jedno od najmanje tri ponuđena rešenja i uraditi sklopni crtež sa potpunim
tehničkim opisom (upotrebljeni elementi, konstruktivne grupe, materijali itd.)
1.3 Preciziranje funkcije
Glavna funkcija
:
Mešanje medicinskih supstanci
Podfunkcije:
Postolje
Posuda
Vratilo sa lopaticama
Dihtung
Vođice sa kolicima
Pogon vertikalnog vođenja
Regulacija obrtne brzine vratila motora
Kombinaciona tabela
Funkcija
Princip rada
Ponuđeno rešenje
1.Mešanje supstance
1.1 Pogon obrtnog vratila sa
lopaticama
1.1.1 Ručni
1.1.2 Električni
1.1.3 Pneumatski
2.Postolje
2.1 Deo sistema na koji se ostali
delovi stavljaju
2.1.1 Plastično postolje sa
držačem za posudu
3.Posuda
3.1 Deo sistema gde je potrebno
ubaciti supstancu
3.1.1 Posuda od nerđajućeg
čelika sa držačima sa dihtung
3.1.2 Posuda od plastike sa
držačima za dihtung

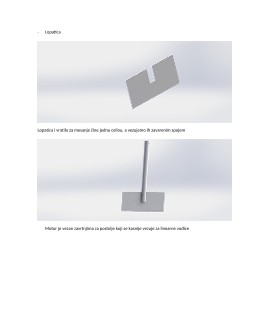

4.Vratilo sa lopaticama
4.1 Deo sistema koji meša
supstancu koja se nalazi u posudi
4.1.1 Vratilo sa lopaticama od
nerđajućeg čelika
5.Dihtung
5.1 Deo sistema koji ne
dozvoljava da se desi izlivanje
tečnosti tokom mešanja
5.1.1 Dihtung od gume
5.1.2 Dihtung od silikona
6.Vođice sa kolicima
6.1 Deo sistema dozvoljava
poklopcu samo vertikalno
vođenje
6.1.1 Linearni stolovi
6.1.2 Movoparts linearne jednice
6.1.3 Minijaturne linearne
jedinice
7.Pogon vertikalng vodjenja
7.1 Deo sistema koji može da
pogoni kretanje poklopca
miksera
7.1 Motor sa klipnim
mehanizmom
7.2 Motor sa recirkulacionom i
navrtkom vretenom
8.Regulacija obrtne brzine vratila 8.1 Deo sistema koji može da
reguliše obrtaje pogonskog
vratila
8.1.1 Regulacija brzine preko
frekvence struje
8.1.2 Regulacija brzine preko
pritiska vazduha regulacionim
ventilom
8.1.3 Regulacija brzine preko
jačine električne struje
8.1.4 Kompijuterski preko

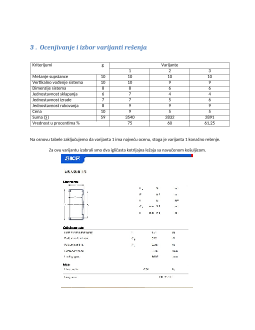

promene brzine impulsa
