Visoka strukovna škola za tekstil – Leskovac
Predmet: Računarsko projektovanje odeće
Vrsta studija: Specijalističke studije
Studijski program: Tekstilno inženjerstvo
Seminarski rad
Tema: Modelovanje dečije haljinice
Mentor
:
Kandidat:
Mr Slađana Antić Milan Živković
Br.indeksa: 2/2014.
Leskovac 2015.
1. KONSTRUKCIJA DEČJE HALJINICE NA RAČUNARU
Oznaka veličine V- 4 Rule tabelaž: V- 1, 2, 3, 4, 5 i 6
Glavne mere :
1/2
1/4
1/8
Vt
Visina tela
=
104cm
52
26
13
Og
Obim grudi
=
58cm
29
14,5
7,2
Op
Obim pojasa
=
54cm
27
13,5
-
Ob
Obim bokova
=
62cm
31
15,5
-
Konstrukcijske mere:
Dodatak
Dri
-
Dubina rukavnog izreza
= 14,5cm
1/10 Og + 7,5 do 8cm
+ 1 do 2cm
Dl
-
Dužina leđa
= 25cm
1/4 Vt – 1cm
Db
-
Dubina bokova
= 38cm
Dl + 1/8 Vt
Dm
- Dužina modela
= 48cm
Db + 10cm
Pd
- Prednja dužina
= 26,9cm
Dl + 1/20 Og – 1cm
Švi
-
Širina vratnog izreza
= 4,9cm
1/20 Og + 2cm
Šl
-
Širina leđa
= 12,1cm
1/8 Og + 3,5 do 4cm
+ 1cm
Šri
-
Širina rukavnog izreza
= 8,8cm
1/8 Og – 0,5cm
+ 2 do 3cm
Šg
-
Širina grudi
= 12,6cm
2/8 Og – 3 do 3,5cm
+ 1,5cm
Šl + Šri + Sg
= 33,5cm
1/2Og
+ 4,5cm
Udobnost nošenja za ½ kroja
= 4,5cm
Skica modela dečje haljinice
prikazana je na slici 1, a osnovna konstrukcija na slici 2.
Slika 1.Skica modela
4
Opis modela:
Zadnji deo haljinice sastoji se iz 3 dela, dva gornja (ramena) i jedan donji na njihovom
sastavnom šavu donji deo poseduje nabore. Na šavu zadnje sredine gornjih delova je patent
zatvarač. Prednji deo sastoji se iz dva dela, gornji i donji. Donji prednji deo poseduje nabore
na sastavnom šavu sa gornjim, a takođe na njemu su dva našivena džepa. Na vratnom izrezu
je kragna iz dva dela.
Slika 2. Osnovna konstrukcija haljinice za devojčice
Opis osnovne konstrukcije haljinice:
1
-
I. Pravougaonik
-
x
= 43,5cm (Šl + Šri + Šg)
y
= 48cm (Dm – Dužina modela)
Ime dela –
OK-DHALJINICA A(1, 2),
1 do 3
= Dri = 14,5cm,
I. Kopiraj ofset - rastojanje = -
14,5cm
A(3),
1 do 4
= Dl = 25cm,
I. Kopiraj ofset - rastojanje = -
25cm
A(4),
1 do 5
= Db = 38cm,
I. Kopiraj ofset - rastojanje = -
38cm
A(5),
3 do 6
= Šl = 12,1cm,
I. Per na liniju - pola =
12,1cm, crta se linije naviše
preko linije vratnog izreza,
I. Isečak A(6 i 7),
6 do 8
= 2/3 Šri = 5,8cm,
I. Per na liniju - pola =
12,1+5,8cm =
17,9cm,
crta se
linije naniže preko linije bokova,
I. Isečak A(8 i 9),
9
-
I. Split
u tačci 9,
9 do 10
= 0,7cm,
I. Split A(10),
8 do 10
-
I. 2 T. linija,
spajaju se tačke,
I. Move single point,
zatim produžuje
data linija preko dužine,
I. Isečak,
A(11),

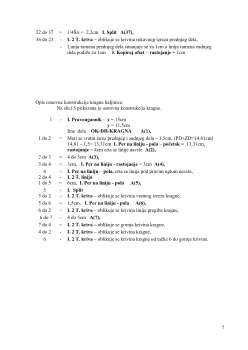

5
