УНИВЕРЗИТЕТ У БЕОГРАДУ
ЕЛЕКТРОТЕХНИЧКИ ФАКУЛТЕТ
МАСТЕР РАД
Мониторинг и дијагностика енергетских
трансформатора
Ментор: Кандидат:
Проф. др Златан Стојковић Алекса Филиповић
3127/2013
Београд, 2014.
MA
СТЕР РАД
Током своје израде мастер рада, захвалио бих се пре свега свом
ментору, проф.др Златану Стојковићу, на свим сугестијама, као и помоћи
током саме израде рада. Такође захваљујем се својим колегама у заштити
(ЈП ЕМС, Погон Ваљево), као и колегама из РДЦ-а, пре свега дипл.ел.инж.
Ивици Гагићу, на доступним подацима о резултатима испитивања
трансформатора. Велике заслуге има и инж.ел. Раде Савић (ФАБРИКА
ГЛИНИЦЕ БИРАЧ А.Д. – ЗВОРНИК), за приложену документацију о
испитивању енергетских трансформатора.
“Овим мастер радом хтео бих да се захвалим својој породици и девојци, који
су ми пружили велику подршку током студирањa, и саме израде овог рада“
Садржај:
E
,
, 2014.
лектротехнички факултет Београд
2
MA
СТЕР РАД
Увод
Имајући у виду да животни век трансформатора зависи од животног века
изолације, првенствено чврсте, развијен је поступак продужења његовог животног века,
ревитализацијом изолације. На основу тога и искуства током дугогодишњег рада на
ревитализацији у земљи и иностранству, дају се критеријуми за доношење одлуке када
треба вршити ревитализацију, као и за достигнуте ефекте.
У овом мастер раду даје се на значају испитивања, како папирне изолације
физичко-хемијским методама
, тако и уљне изолације помоћу
електричних метода
.
Међутим пре тога треба поменути ствари зашто је испитивање изолације толико
битно, тј.зашто је праћење и надзор трансформатора битно? Одговор на ово питање јесте
то што су трансформатори једни од најбитнијих елемената постројења, доста су скупи,
њихова поузданост је веома значајна. За трансформаторе није битно, као код водова (где
услед повећања активне снаге на воду може доћи до “напонског колапса” на пријемном
крају вода, да напон падне на 0.9 р.ј. да не може да подржи пренос те снаге), код
трансформатора када дође до трајног преоптерећења, то утиче само на старење његове
изолације. Повећање температуре за 6 ˚C, у опсегу температура од 80 ˚C до 120 ˚C, значи
смањен век експлатације за 50 % (
Монтсингерово правило
). За енергетске
трансформаторе дозвољена температура најтоплије тачке износи 98 ˚C.
У предузећима за пренос и дистрибуцију електричне енергије поступци за
мониторинг и дијагностику енергетских трансформатора обухватају: 1) Мерење
одређених физичких величина; 2) Праћење стања опреме; 3) Естимацију одређених
параметара на основу мерења и математичких модела; 4) Архивирање измерених и
естимираних параметара.
У оквиру овог рада биће размотрени пракса и искуство електропреносних
организација у погледу поступака за мониторинг и дијагностику енергетских
трансформатора. Обрада ће садржати: 1) Одржавање елемената високонапонских
постројења; 2) Основне карактеристике енергетских трансформатора; 3) Детаљан опис
поступака за мониторинг и дијагностику енергетских трансформатора; 4) Избор
параметара за мониторинг и дијагностику енергетских трансформатора, тј.методе за

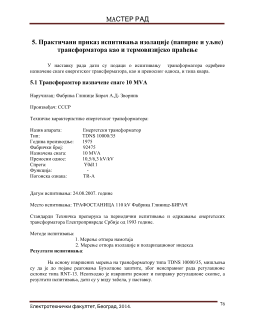

процену стања изолације; 5) Практичани приказ резултата испитивања изолације
трансформатора (уљне, папирне), као и термовизијско праћење.
Циљеви рада су:
1) Приказивање начина одржавања високонапонских постројења у којем је
најбитнији трансформатор; 2) Приказ делова трансформатора, састојци уљне и папирне
изолације; 3) Разматрање неопходних карактеристика уређаја за мониторинг и
дијагностику енергетских трансформатора; 4) Проблематика избора параметара за
мониторинг и дијагностику енергетских трансформатора, детаљан приказ метода за
E
,
, 2014.
лектротехнички факултет Београд
5
MA
СТЕР РАД
1. Одржавање елемената високoнaпонских постројења
( трансформатора)
1.1 Oпште
Ако се изузме инвестирање у изградњу нових објеката, као и плата радника трећу
ставку по величини у пословању сваке електропривредне компаније, представљају
трошкови одржавања електроенергетских постројења и водова. Према IEC дефиницији,
под одржавањем се подразумева, скуп свих техничких и административних мера које се
предузимају ради:
а) обезбеђења да елементи и објекти дугорочно обављају предвиђену функцију и
б) повратка у исправно, радно, стање након испада из погона због кварова.
Не постоји метода или уређај чијом применом се у потпуности могу предвидети,
детектовати или отклонити поремећаји, деградациони процеси и услови који могу довести
до делимичног или потпуног нарушавања предвиђене функције електроенергетског
објекта ( постројења или вода). Међутим, адекватним одржавањем сви напред поменути
утицаји се могу свести на најмању могућу меру, за задате услове експлоатације.
Уопште посматрано, одржавање се може поделити на превентивно одржавање, у
фиксним временским интервалима и превентивно одржавање на основу стања, као и
корективно одржавање. "Изведени" концепт превентивног одржавања је тзв. RCM-
концепт (
R
eliability
C
entered
M
aintenance). Овај концепт представља комбинацију два
предходно наведена концепта превентивног одржавања.
1.2 Превентивно одржавање у фиксним временским интервалима
Ово је најстарији и најзаступљенији концепт одржавања опреме. Спроводи се у
фиксним интервалима, који се односе на предходно проведено време у експлоатацији (на
пример, енергетски трансформатори). Планови и процедуре одржавања се заснивају на
препорукама произвођача опреме, стандардима, прописима и исуству самог корисника
опреме. Искуства се стичу од произвођача, и самог корисника кроз следеће кораке:
-
испитивање саме опреме током настанка и развоја од самог произвођача
-
рутинска ипитивања пре саме монтаже
-
дијагностика током периода експлоатације
Овакав начин одржавања обично обезбеђује захтевани ниво расположивости
елемента с обзиром на његову намену, али на неекономичан и технички превазиђен начин.
Одржавање елемената исте намене и истих карактеристика нема исте ефекте, ако се
спроводи у једнаким временским интервалима.
Суштински проблеми при прављењу програма превентивног одржавања су
финансијске природе. Са једне стране, може се поставити питање зашто одржавати нешто
