СРЕДЊА ШКОЛА „НИКОЛА ТЕСЛА“
ЛЕПОСАВИЋ
ЗАВРШНИ ИСПИТ ИЗ ПРАКТИЧНЕ
НАСТАВЕ
ТЕМА: МОНТАЖА ИЗОЛАТОРСКИХ ЛАНАЦА НА
ДАЛЕКОВОДУ 35 КВ
ПОДРУЧЈЕ РАДА: ЕЛЕКТРОТЕХНИКА
ОБРАЗОВАНИ ПРОФИЛ: ЕЛЕКТРО МОНТЕР МРЕЖА
И ПОСТРОЈЕЊА
Предметни професор: Кандидат:
Ракић Горан Вељковић Страхиња
ОКТОБАР 2018 год
САДРАЖАЈ
Увод
1.
Средњенапонски изолатори……………………………………………2
2.
Облици изолаторских ланаца………………………………………….4
3.
Приброр за причвршћивање и вешање изолатор………………….6
3.1
Стезаљке……………………………………………………………..6
3.2
Прибор за вешање изолаторских ланаца……………………….8
3.3
Прибора за причвршћивање заштитних ужад…………………9
3.4
Допунски елементи вода
………………………………………..10
4.
Ремонт електроенергетскихг надземног вода……………………..13
5.
Поремећаји у електричним мрежамаи проналажење
места квра помоћу локатора квара…………………………………………14
6.
Монтирање опреме на стубовима (заштите на раду на
стубовима)………………………………………………………………………16

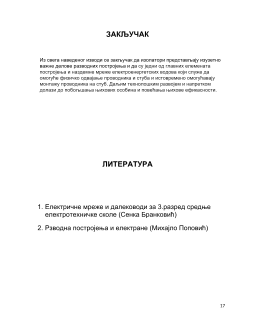

Закључак....................................................................................................17
Литература................................................................................................17
2
1.СРЕДЊЕНАПОНСКИ ИЗОЛАТОРИ
Изолатори су елементи електоенергетског вода чија је улога да изолују део вода
који је под напоном од дела вода који није под напоном. Изолатори морају имати
добра изолациона својства одговарајућу следећим:
-
високу изолациону моћ, што се постиже на тај начин да се апсорпција воде
онемогући. Значи, изолатори не смеју бити порозни;
-
велику механичку чврстоћу, јер су оптерећени силама услед затезања
проводника. То се постиже правилним извором структуре материјала од којег се
израђује. Структура мора бити фино зрнаста и без пукотина;
-
отпорност на све хемијске утицаје – у ту сврху се површина порцуланских
изолатора превлачи глазуром, тако да влага, прашина, со и хемијским гасови не
приањају лако уз њих. Глазура треба бити глатка, тврда, без пукотина и отпорна
на хемијске утицаје. Осим тога, спој глазуре с порцуланским телом изолатора
мора бити хомоген;
-
неосетљивост на изненадне промене температуре околине којима су
електроенергетских водови изложени
.
У средњонапонским водовима ( 10, 20 и 35 kV) примењују се потпорни изолатори
и висећи изолатори. Висећи изолатори спајају тако да се могу слободно њихати
око чврсте тачке вешања. Висећи изолатори у постројењима у којима су
сабирнице изведене од ужади, као носачи сабирница употребљавају се висећи
изолатори.
Висећи изолатори се могу поделити на:
а) капасте
б) штапни
ц) масивне са пуним језгром
Слика 1
.
-
Типови висећих изплатора а) капасти, б) штапни и ц) масивни
3
Капасти изолатори
су у ствари ланчане изолаторске јединице од
порцулана или стакла који се међусобно спајају у изолаторске ланце. Ланчана
изолаторска јединица састоји се из порцуланског или стакленог тела(1), металне
поцинковане капе(2), израђена од темпер-лива, и челичног поцинкованог тучка(3).
У капи се налази гнездо за везу са тучком друге изолаторске јединице а расцепка
служи да обезбеди сигурну везу између појединих изолаторских јединица у
једном ланцу.
Слика 2.
– Стаклени и порцулана изолатори
Слика 3.
– Ланчана изолаторска
јединица
У капи се налази гнездо за везу са тучком друге изолаторске јединице а расцепка
служи да обезбеди сигурну везу између појединих изолаторских јединица у
једном ланцу.
Слика 4
. - Расцепка
Број ланчаних изолаторских јединица у једном ланцу зависни од висине напона
електроенергетског вода и других услова. Ланци су покретни око тачке вешања на
стуб, док везе између поједних изолаторских јединица у ланцу морају бити доста
гибљива да би се избегло оптерећење ланаца на савијања. Постоји више типова
ланчаних изолаторских јединица, а код нас се углавном примењују следећи:
