Upoznavanje sa vodovima svih naponskih nivoa, svih vrsta i
tipova stubova i provodnika
Podjela elektroenergetskih vodova
Elektro energetski
vodovi
su vodovi za
prenos
el. energije s jednog mjesta na drugo, za
distribuciju
i
napajanje
potrošača (od elektrana do krajnjih potrošača).
S obzirom
na napon
mogu biti
niskonaponski
(250 V) i
visokonaponski
vodovi (dalekovodi).
Niskonaponski vodovi
koriste se za razvođenje električne energije u
javnim
(gradskim i seoskim) i
industrijskim
mrežama, te u električnim instalacijama građevina (stambene i druge zgrade, tuneli,
putevi, industrijska postrojenja, rudnici), kao priključni vod, to jest za priključivanje niskonaponskih
potrošača na električnu instalaciju.
Visokonaponski vodovi
se koriste za prenos električne energije na veće udaljenosti, kao i za njenu
raspodjelu, a može biti
nadzemni, podzemni i podvodni
. Prema naponskom nivou razlikujemo 10
kV, 20 kV, 35 kV, 110 kV, 220 kV I 400 kV vodove.
Ranije su u ovoj podjeli postojali i
srednjenaponski
vodovi ali su u zadnje vrijeme oni pridruženi
visokonaponskim vodovima.
Vrste elektroenergetskih vodova
prema izvođenju
:
1.
Nadzemni elektroenergetski vodovi
(vazdušni, dalekovodi)
- Provodnici se vode iznad zemlje pričvršćeni na izolatorima i ovjesnoj opremi na
odgovarajućim nosivim konstrukcijama (stubovima).
2.
Kablovski elektroenergetski vodovi
(kablovi)
- Provodnici su izolovani i zaštićeni za polaganje u zemlju (ili vodu)
1.1.
NADZEMNI ELEKTROENERGETSKI VODOVI
Nadzemni elektroenergetski vod
je skup svih dijelova koji služe za nadzemno vođenje
provodnika koji prenose električnu energiju.
Osnovni elementi
nadzemnog voda su:
a)
Provodnici
b)
Zaštitni provodnici
(za DV iznad 35 kV)
c)
Izolatori
d)
Spojni i ovjesni pribor
e)

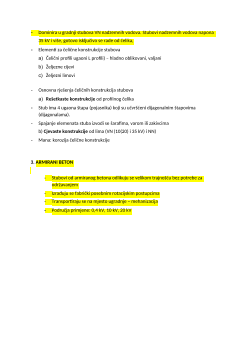

Stubovi
1.1.1.
PROVODNICI NADZEMNOG VODA
Provodnici
kao osnovni elementi voda imaju zadatak da vode električnu struju i jedini su
aktivni elementi voda.
Provodnici su opterećeni su
mehanički
i
termički
a biraju se na osnovu
električnog
proračuna
prenosa tim vodom, a mehanička čvrstoća izabranog provodnika kontroliše se
mehaničkim proračunom
provodnika.
Zahtjevi za provodnike nadzemnih vodova su:
-
Dobra električna provodnost
-
Dobra mehanička čvrstoća
-
Optimalna težina
-
Optimalni presjek vodiča
-
Otpornost na atmosferske uticaje
-
Otpornost na oštećenja kod montaže, starenja i korozije
-
Visoka dopuštena temperatura zagrijavanja
-
Prihvatljiva cijena
Materijali za nadzemne provodnike:
a)
Bakar (Cu) i legure na bazi bakra
b)
Aluminijum (Al) i legure na bazi aluminijuma
c)
Čelik
1.
Bakar i legure na bazi bakra
-
Dobra električna svojstva
-
Visoka cijena
2.
Aluminijum i legure na bazi aluminijuma
