САДРЖАЈ
Стр.
Списак скраћeница и симбола коришћeних у раду
2
Списак слика
3
Списак табeла
4
1.
Увод
5
2.
Ротациони електрични апарати
6
2.1.
Састав дизел-електричних агрегата
7
2.2.
Прорачуни дизел-електричних агрегата
8
2.3.
Систем напајања горивом ДЕА
9
2.4.
Принцип рада резервних извора
10
2.5.
Постројења и опрема
13
2.6.
Реверзибилни агрегати
15
3.
Постројења за беспрекидно напајање са статичким претварачима
16
3.1.
Делови система беспрекидног напајања
18
3.2.
Пасивни offline системи беспрекидног напајања
22

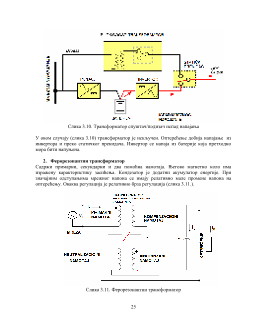

3.3.
Мрежно интерактивни системи
24
3.4.
online системи беспрекидног напајања
27
3.5.
Паралелни системи беспрекидног напајања
29
4.
Постојеће стање напајања НДЦ-а
36
4.1.
Стара зграда
36
4.2.
Зграда НДЦ-а
39
4.3.
Дизел-електрични агрегат
41
4.4.
Просторије са исправљачко-инверторским уређајима узгради НДЦ-а
41
4.5.
Просторије нисконапонског развода
42
5.
Новопројектовано стање напајања НДЦ-а
43
5.1.
Стара зграда
43
5.2.
Зграда НДЦ-а
53
5.3.
Предмет, обухват и намена НУС-а
62
5.4.
Дизел-електрични агрегати
67
6.
Закључак
70
Литература
71
Прилози
72
Прилог 1
73
Прилог 2
79
Шеме веза
1
СПИСАК КОРИШЋEНИХ СКРАЋEНИЦА И СИМБОЛА
Скраћeницe и симболи
Објашњeњe
СУС
Мотори са унутрашњим сагоревањем
ДЕА
Дизел-електрични агрегат
НДЦ Национални диспечерски центар
УПС Беспрекидно напајање са статичким претварачима
ЕМС
Електромреже Србије
2
СПИСАК ТАБEЛА
Ознака
Назив табeлe
Стр.
Потребне величине просторије за смештај ДЕА
Табела 4.1.
Постојеће стање напајања у Старој згради
38
Табела 4.2. Постојеће стање напајања у згради НДЦ-а
40
Табела 5.1.
Новопројектовано стање напајања у Старој згради
52
Табела 5.2.

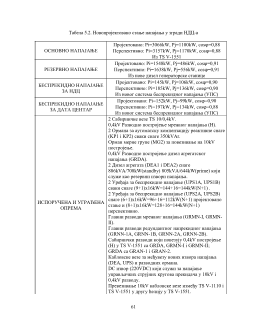

Новопројектовано стање напајања у згради НДЦ-а
61
4
1. УВОД
Постројења за непрекидно напајање наизменичном струјом користе се свуда где су
неопходни стабилни напон, стабилна фреквенција и сталност напона. Оваква постројења
имају широку примену. Користе се за напајање осетљивих потрошача, где нисконапонска
мрежа као извор електричне енергије не задовољава, било због могућности прекида, било
у погледу квалитета електричне енергије. Најчешћа подручја примене су:
1. Електронски системи за обраду података(рачунарски центри, процесни рачунари,
уређаји за регистрацију стања)
2. Телекомуникациони уређаји(ПТТ, радио и ТВ програм)
3. Медицински уређаји у операционим салама и интезивној нези
4. Уређаји за контролу летења
5. Телекомуникациони и сигнални уређаји на железници
6. Сигурносно осветљење.
Постројења беспрекидног напајања електричном енергијом могу бити са ротационим и
статичким претварачима.
Предмет обраде овог специјалистичког рада је реконструкција напајања сопствене
потрошње објекта Националног диспечерског центра (НДЦ) Ј.П. Електромрежа Србије
(ЕМС) и њихово поређење пре и после реконструкције. НДЦ захтева поуздано напајање и
уређаје беспрекидног напајања, с обзиром да се из овог центра врши надзор и управљање
целокупним електроенергетским системом Србије. Чак и краткотрајни прекид напајања
одређених потрошача, тј.технолошких целина може довести до распада
електроенергетског система Србије, па се стога ови потрошачи напајају двострано, преко
извора беспрекидног напајања.
5
2.1. Састав дизел-електричног агрегата
Дизел-електрични агрегат(ДЕА) је састављен од:
1.
Дизел мотора
, посебно опремљеног за овакву врсту погона. Ови мотори поред
стандардне опреме имају још центрифугални регулатор брзине обртања, па код
разних променљивих оптерећења одржавају брзину обртања у дозвољеним
границама. Најчешћа брзина обртања је 1500o/min чиме се добива већа специфична
снага по тежини мотора, а уједно је прилагођена брзини четворополног синхроног
генератора.
Дизел мотори предвиђени за аутоматски рад опремљени су и одговарајућим
елементима аутоматике, зависно од степена аутоматизације и намени агрегатског
постројења.
2.
Синхроног самопобудног генератора
. Посебна одлика ових генератора је брзо
побуђивање и брза регулација код ударних оптерећења. У постројењима која
захтевају велику поузданост, мање радио сметње и лакше одржавање
употребљавају се тзв.бесконтактни (brushless) генератори.
Дизел мотор и генератор обично су смештени на челично постоље и међусобно
спојени одговарајућом спојком. Прикључак енергетских каблова је изведен на
генератору, а прикључак сигнално-управљачких водова преко посебне прикључне
кутије смештене на постољу мотора генератора. Најчешће коришћена решења су
трофазни синхрони самопобудни генератор без четкица (слика 2.2) радног напона
400/230V, 50Hz. Ови генератори подносе несиметрију оптерећења а да то не
угрожава тачност регулације напона (+/- 2%) и учестаности (+/- 5%). При поласку
генератора будилица се иницијално побуђује услед заосталог магнетизма у колу.
Слика 2.2. Блок шема синхроног самопобудног генератора
