PREDMET RADA
-Predmet ovog seminarskog rada su tri teme: Tipovi OTEC elektrana, “Morska zmija” i
Hidroelektrane.
2
1. Tipovi OTEC elektrana
Prema Američkom odjeljenju za energiju (DoE) razlikujemo tri tipa OTEC sistema:
1. Elektrane zatvorenog ciklusa
2. Elektrane otvorenog ciklusa
3. Mješovite (hibridne) elektrane
1.1.1.OTEC elektrane zatvorenog ciklusa
Elektrane zatvorenog ciklusa cirkulišu tekućinu sa niskim stepenom tačke ključanja (npr.
amonijak) kroz zatvoreni sistem. Tečnost se zagrijava sa vrelom morskom vodom dok se ne
dovede do stanja isparavanja. Isparavanje se tada usmjerava kroz turbine i kondenzovanjem
vraća u tečno stanje sa hladnijom morskom vodom.
Sl.11..Generisanje električne energije zatvorenog ciklusa
1. Warm Surface Seawater – topla površinska voda
2. Pump - pumpa
4
3. Working Fluid – radna tečnost
4. Condenser - kondenzator
5. Cold seawater – hladna voda iz dubine mora
6. Generator - generator
7. Turbine – turbina
8. Evaporator – isparivač
1.1.2. OTEC elektrane otvorenog ciklusa
Slika 12.Princip rada otvorenog ciklusa
Steam – para,
Evaporators - isparivači,
Seawater supply pipe – cijevi za snabdijevanje morskom vodom,
Seawater discharge pipe – cijevi za odvod morske vode,
Condensers – kondenzatori,
To vacuum exhaust system – vakum izduvni sistem,
Turbine – turbina;
Otvoreni OTEC ciklus eksploatiše naučne principe po kojima voda ključa na malim
teperaturama u vakumu. U ovom sistemu vrela površina morske vode (koja se kreće oko 25°C)
se upumpava u vakum komore. Nizak pritisak komora (oko 1400 paskala) izaziva ključanje
morske vode i djelimično isparava na tako malim temperaturama. Dobijena para pokreće turbine
koje pogone električni generator. Nakon što prođe turbine, para se tada kondenzuje, bilo da se
radi o direktnom kontaktu sa hladnom morskom vodom ili prolazeći preko izmjenjivača toplote u
koji je upumpana hladna morska voda i na taj način omogućavajući hladnu površinu da bi se

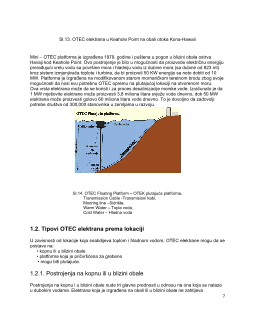

para ponovo pretvorila u tečnost.
